APPLICATION

レーザーリペア

レーザーリペアとはLCD(液晶ディスプレイ)基板やFPD(フラットパネルディスプレイ)基板の回路欠陥をレーザーを使用して修復する技術です。一般的には、欠陥箇所にレーザーを照射し画素電極の加工や配線の遮断、配向膜の加工や除去、異物の除去などを行うことをレーザーリペアと呼んでいます。
レーザー光の波長はリペア箇所の材質に合わせて最も吸収の高い波長で照射する必要がありますが、レイチャーシステムズは簡単に波長の切り替えが行えるレーザーを提供します。

◎レーザーリペアで使用されるレーザー◎
・Photonics Industries 社製 「DPシリーズ
・Photonics Industries 社製 「DX-ACシリーズ
・Litron Lasers 社製「Nano DPSSシリーズ
・Litron Lasers 社製「TRLi DPSSシリーズ
・Litron Lasers 社製「Plasmaシリーズ

また、レーザーリペア装置としてご提供も可能です。詳細はこちらをごらんください。





条件に一致する製品は5件あります

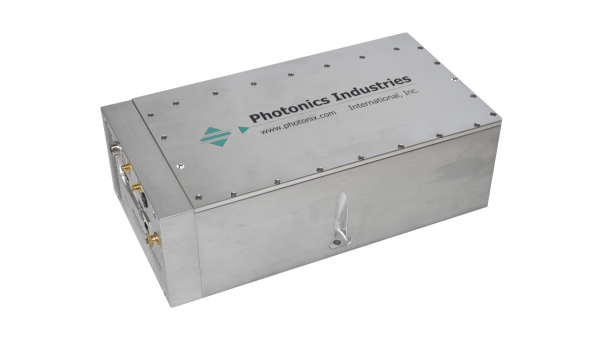

コンパクト空冷 LD励起固体レーザーシステム

DPシリーズ

1053nm532nm351nm263nm
最大20mJ@100Hz完全空冷
ラインナップを見る(4)
モデル名 波長パルスエネルギー繰返し周波数
DP20 1053nm527nm351nm263nm20mJ@1053nm
18mJ@527nm
[email protected]
[email protected]
Single Shot to 100Hz
DP5 1053nm527nm351nm263nm5mJ@1053nm
4mJ@527nm
[email protected]
[email protected]
Single Shot to 100Hz
DP1 1053nm527nm351nm263nm1.2mJ@1053nm
1.2mJ@527nm
[email protected]
[email protected]
Single Shot to 100Hz
DP2K 1064nm532nm266nm1mJ@1064nm
1mJ@532nm
[email protected]
Single Shot to 2kHz


ナノ秒完全空冷小型レーザー

DX-ACシリーズ

532nm355nm
最大14W完全空冷
ラインナップを見る(7)
モデル名 波長平均出力パルスエネルギー繰返し周波数
DX-532-2 532nm2W@50kHz
2W@100kHz
~40μJ1~300kHz(オプションにて500kHz)
DX-532-10 532nm10W@50kHz
10W@100kHz
~200μJ1~300kHz(オプションにて500kHz)
DX-532-15 532nm15W@50kHz
15W@100kHz
~300μJ1~300kHz(オプションにて500kHz)
DX-355-1 355nm[email protected]
[email protected]
~20μJ1~200kHz(オプションにて300kHz)
DX-355-5 355nm5W@50kHz
[email protected]
~100μJ1~200kHz(オプションにて300kHz)
DX-355-10 355nm10W@50kHz
8W@100kHz
~200μJ1~200kHz(オプションにて300kHz)
DX-355-8 355nm8W@50kHz
7W@100kHz
~150μJ1~200kHz(オプションにて300kHz)


最大80mJ、高パルス安定性(<0.2%rms)超小型DPSSレーザーシステム

Nano DPSSシリーズ

1064nm532nm355nm266nm213nm
最大80mJ
ラインナップを見る(4)
モデル名 繰返し周波数パルスエネルギーパルス安定性(RMS)
Nano DPSS 80-100 100Hz80mJ @1064nm
40mJ @532nm
[email protected]
[email protected]
0.2%@1064nm
0.3%@532nm
1.0%@355nm
1.5%@266nm
Nano DPSS 70-200 200Hz70mJ @1064nm
30mJ @532nm
[email protected]
[email protected]
0.2%@1064nm
0.3%@532nm
1.0%@355nm
1.5%@266nm
Nano DPSS 55-300 300Hz[email protected]
[email protected]
[email protected]
[email protected]
0.2%@1064nm
0.3%@532nm
1.0%@355nm
1.5%@266nm
Nano DPSS G 60-100 100Hz60mJ @1064nm
25mJ @532nm
[email protected]
[email protected]
0.4%@1064nm
0.5%@532nm
0.6%@355nm

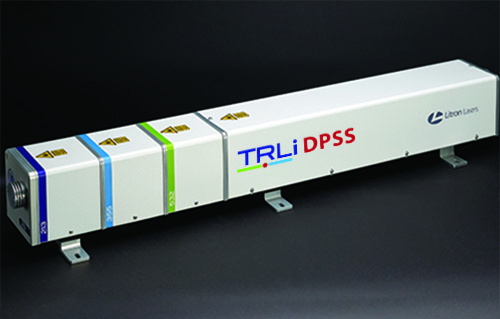

最大170mJ、300Hz、高パルス安定性(<0.2%rms) 、小型DPSSレーザーシステム

TRLi DPSSシリーズ

1064nm532nm355nm266nm
最大170mJ最大300Hz
ラインナップを見る(5)
モデル名 パルスエネルギーパルス安定性(RMS)
TRLi DPSS 170-100 170mJ @1064nm
85mJ @532nm
[email protected]
[email protected]
0.2@1064nm
0.3@532nm
[email protected]
[email protected]
TRLi DPSS 130-200 130mJ @1064nm
65mJ @532nm
[email protected]
[email protected]
0.2@1064nm
0.3@532nm
[email protected]
[email protected]
TRLi DPSS 100-300 100mJ @1064nm
50mJ @532nm
[email protected]
[email protected]
0.2@1064nm
0.3@532nm
[email protected]
[email protected]
TRLi DPSS G 170-100 170mJ @1064nm
85mJ @532nm
[email protected]
[email protected]
0.2@1064nm
0.3@532nm
[email protected]
[email protected]
TRLi DPSS G 130-200 130mJ @1064nm
65mJ @532nm
[email protected]
[email protected]
0.2@1064nm
0.3@532nm
[email protected]
[email protected]


最大1000mJ、高パルス安定性(0.2%rms)、DPSSレーザーシステム

Plasma シリーズ

1064nm532nm355nm266nm
最大1J繰返し最大200Hz
ラインナップを見る(4)
モデル名 繰返し周波数パルスエネルギーパルス安定性ビーム径
Plasma 450-100 100Hz450mJ@1064nm
225mJ@532nm
100mJ@355nm
45mJ@266nm
0.2%RMS@1064nm
0.3%RMS@532nm
1.0%RMS@355nm
1.5%RMS@266nm
6.5mm
Plasma 400-200 200Hz400mJ@1064nm
200mJ@532nm
90mJ@355nm
35mJ@266nm
0.2%RMS@1064nm
0.3%RMS@532nm
1.0%RMS@355nm
1.5%RMS@266nm
5mm
Plasma 1000-100 100Hz1000mJ@1064nm
500mJ@532nm
200mJ@355nm
90mJ@266nm
0.2%RMS@1064nm
0.3%RMS@532nm
1.0%RMS@355nm
1.5%RMS@266nm
6.5mm
Plasma G 400-100 100Hz400mJ@1064nm
200mJ@532nm
100mJ@355nm
45mJ@266nm
≤0.8%RMS@1064nm
≤1.0%RMS@532nm
≤1.5%RMS@355nm
≤2.0%RMS@266nm
6.5mm
