APPLICATION

光ピンセット、光マニピュレーション、光トラップ

光ピンセット(Optical Tweezers)、光マニピュレーション、光トラップとは、
レーザー光を用いて微粒子(金属粒子、細胞やウイルスなど)を捕捉し、任意の位置に移動できる装置及び技術です。

集光したレーザー光により微小物体(細胞などを含む透明な誘電体物質)をその焦点位置の近傍に捕捉し、動かすことができます。捕捉するための力は屈折率の違いにより生まれ、典型的なものはピコニュートン程度です。この技術は生体細胞のマニピュレーションにも役立ち、近年では生物学やマイクロマシニングの研究などで主に成果を挙げています。

生物学的なサンプルを扱う際は赤外線領域を使用し、細胞の加熱を引き起こす光エネルギーの吸収を減らすことが一般的です。しかし、レーザーは焦点とビームウエストの位置を維持するために、ビーム品質が良く、高ポインティングスタビリティを実現する良好なビーム品質が必要です。





光ピンセット、光マニピュレーション、光トラップにおすすめのレーザー

英国最大手のレーザーメーカーであるNovanta(Laser Quantum)社は、世界中の研究機関における理化学用途や生産装置組み込み用といった工業用途など、幅広い分野にその製品が採用されています。全てのモデルがインターネット回線を介してエンジニアがリアルで診断/調整を行うことが出来る機能を有しており、非常にメンテナンス性に優れています。

以下の全てのモデルがファイバーカップリングに対応可能です。性能、取り回しの良さからどのモデルも光ピンセット、光マニピュレーション、光トラップ用光源として多くの大学・研究機関等での採用実績があります。

Novanta(Laser Quantum)社は、光ピンセットの研究を成功に導けるよう、以下のようにレーザーを設計しています。

  • 高度に焦点化されたレーザービームは、粒子をビームの中心に引き寄せる力を生み出します。
  • Novanta(Laser Quantum)社のレーザーは、生物学的サンプルと一緒に作業する際に一般的な波長である赤外領域を含むさまざまな波長で提供されており、細胞の加熱を引き起こすことがある光エネルギーの吸収を減少させます。
  • Novanta(Laser Quantum)社のレーザーは高いビーム品質を持ち、M2値が1に近く、高いビームポイントの安定性を持っており、焦点位置とビームウエストの位置を維持します。
  • さらに、すべてのレーザーでシングルモードファイバーカップリングが可能で、ビーム出力の簡単な統合と位置決めができます。

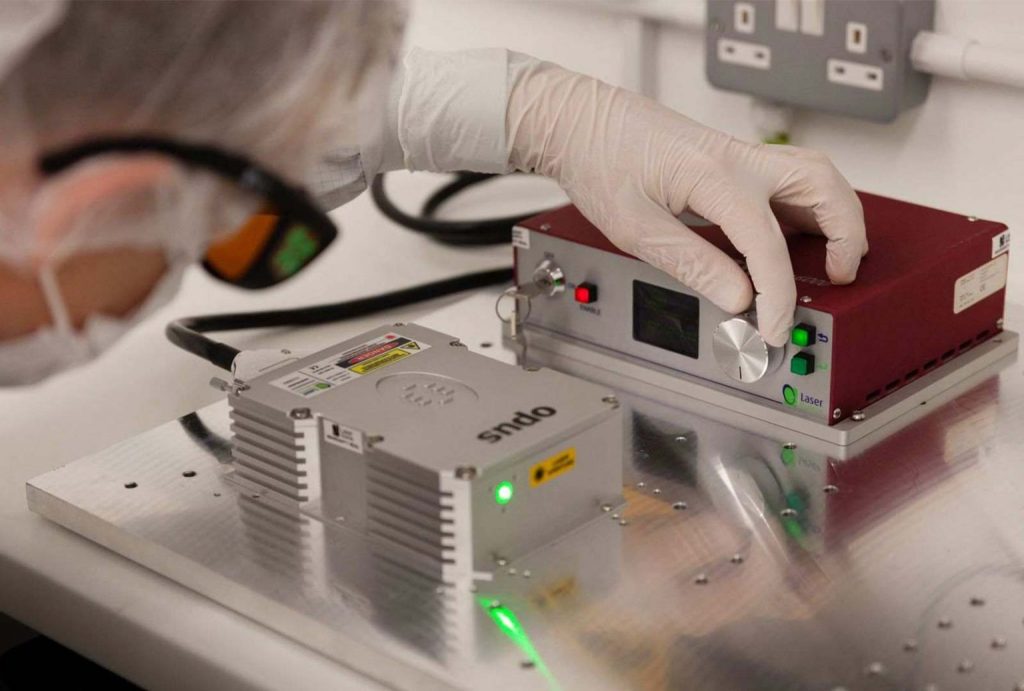

opusシリーズ

・2W~10W
・532/660/1064nm
・光ピンセット、光マニピュレーション、光トラップ用に最も多く採用

・高出力、高安定性・低ノイズ



「opusシリーズ」は1064nm波長において2W~10Wの出力モデルをラインナップ、532nm波長において2W~6Wの出力モデルをラインナップしています。
高いビーム品質、出力安定性、ノイズ、ビーム位置安定性(<10μrad/℃@1064nm、<2μrad/℃@532nm)の全てを兼ね備え、プロセッサーを搭載したスマート電源により任意の出力値でレーザー出力を発振、またすぐれたメンテナンス性(Laser Quantum社の全てのモデル標準装備リモートメンテナンス機能)を装備しています。opus1064/532レーザーシステムは光ピンセット、光マニピュレーション、光トラップ用光源として世界中のお客様にご使用されています。



1064nm/532nm用光ピンセット光源に最適!! 高出力、高安定性・低ノイズopusレーザーシステム


gemシリーズ

・100mW~2W
・532/561/640/660/671nm
・低価格



「gemシリーズ」は「opusシリーズ」に比べて低価格で、100mW~2Wを発振します。
コンパクト電源を用いており、装置組み込みに最適です。

低価格、コンパクト、フルリモート制御gemレーザーシステム


ventusシリーズ

・100mW~1.5W
・532/561/660/671nm
・高安定性



「ventusシリーズ」は高い安定性が特長です。
高性能レーザー電源(mpc6000)を標準装備し、レーザー出力や共振器内の重要光学部の温度状態をモニタリングすることで高い出力安定性を実現しています。



高安定性、高機能ventusレーザーシステム




「光ピンセット」関連資料



光トラップ原理解説動画





レーザー詳細仕様のご説明、お客様のご用途/ニーズにあわせてレーザーシステムのご提案を致しますので、お電話(03-3351-0717)もしくはお問合せフォームよりお気軽にお問合せください。
