APPLICATION PIV

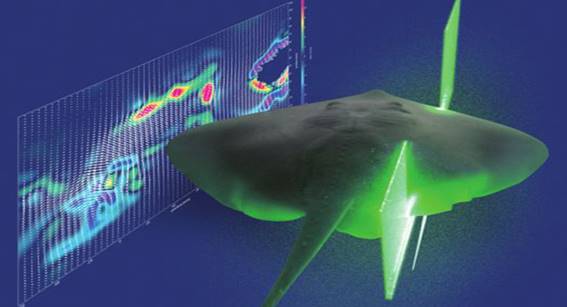

PIVは粒子画像流速測定法（Particle Image Velocimetry）の略です。流れ場に混入した粒子に、シート状のレーザー光を照射します。粒子が反射した光をカメラで撮影して得た画像をコンピュータで解析して、速度場（速度や方向）を得る流速計測技術です。これによって、非接触で目に見えない気流や水流の流れを計測することができます。

用途例

室内と気流やダストの流れの可視化
竜巻、河川などの自然対流の解析
昆虫などの羽ばたきの風流の解析
動脈瘤モデル、呼吸器モデル、医療用血管チューブなどの研究
声帯における音と流体の相互作用
エンジンシリンダ内部、車両や航空機周りの空気流動解析
ポンプ内の流れ解析

レイチャーシステムズではPIV用レーザーを取り揃えております。

高いパルスエネルギーを必要とする場合には、イギリス・Litron社製フラッシュランプ励起レーザー
高い繰返周波数を必要とする場合は、Photonics Industries社製LD励起固体レーザーシステム

を推奨いたします。また、お問い合わせいただけましたら、用途や仕様に応じて最適な製品をご提案いたします。

全16件の製品があります

ナノ秒完全空冷コンパクトモデル

DX-ACシリーズ

532nm355nm
最大14W完全空冷

ラインナップを見る（8）

モデル名	波長	平均出力	パルスエネルギー	繰返し周波数
DX-532-2	532nm	2W＠40kHz 2W＠100kHz	50μJ	1～300kHz(オプションにて500kHz)
DX-532-6	532nm	6W＠40kHz 6W＠100kHz	～250μJ	1～300kHz(オプションにて500kHz)
DX-532-10	532nm	10W＠80kHz 10W＠100kHz	～260μJ	1～300kHz(オプションにて500kHz)
DX-532-14	532nm	14W＠50kHz 14W＠100kHz	～330μJ	1～300kHz(オプションにて500kHz)
DX-355-1	355nm	0.8W＠20kHz 1W＠40kHz	～40μJ	1～200kHz(オプションにて300kHz)
DX-355-3	355nm	2W＠20kHz 3W＠50kHz 2W@100kHz	～100μJ	1～200kHz(オプションにて300kHz)
DX-355-5	355nm	5W＠50kHz 3W@100kHz	～150μJ	1～200kHz(オプションにて300kHz)
DX-355-7	355nm	5W＠40kHz 7W＠60kHz 6W＠100kHz	～125μJ	1～200kHz(オプションにて300kHz)

コンパクト空冷　LD励起固体レーザーシステム

DPシリーズ

1053nm532nm351nm263nm
最大20mJ＠100Hz完全空冷

ラインナップを見る（4）

モデル名	波長	パルスエネルギー	繰返し周波数
DP20	1053nm527nm351nm263nm	20mJ＠1053nm 18mJ＠527nm 8mJ@351nm 2mJ@263nm	Single Shot to 100Hz
DP5	1053nm527nm351nm263nm	5mJ＠1053nm 4mJ＠527nm 2mJ@351nm 0.3mJ@263nm	Single Shot to 100Hz
DP1	1053nm527nm351nm263nm	1.2mJ＠1053nm 1.2mJ＠527nm 500uJ@351nm 0.1mJ@263nm	Single Shot to 100Hz
DP2K	1064nm532nm266nm	1mJ＠1064nm 1mJ＠532nm 0.05mJ@266nm	Single Shot to 2kHz

マルチモード高パルスエネルギーレーザー

DMシリーズ

532nm527nm351nm
最大100mJ@1kHz

ラインナップを見る（11）

モデル名	波長	パルスエネルギー	繰返し周波数
DM60-532	532nm	6mJ@10kHz	1 to 30kHz
DM100-532	532nm	10mJ@10kHz	1 to 30kHz
DM150-532	532nm	15mJ@10kHz	1 to 50kHz
DM200-532	532nm	20mJ@10kHz	1 to 50kHz
DM20-527	527nm	20mJ@1kHz	Single Shot to 10kHz
DM30-527	527nm	30mJ@1kHz	Single Shot to 10kHz
DM40-527	527nm	40mJ@1kHz	Single Shot to 10kHz
DM50-527	527nm	50mJ@1kHz	Single Shot to 10kHz
DM60-527	527nm	60mJ@1kHz	Single Shot to 10kHz
DM100-527	527nm	100mJ＠1kHz	Single Shot to 10kHz
DM20-351	351nm	20mJ＠1kHz	Single Shot to 10kHz

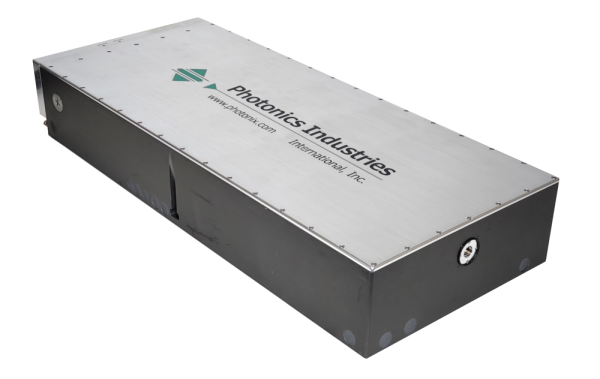

マルチモード高パルスエネルギーレーザー　デュアルヘッドタイプ

DM Dual Headシリーズ

532nm527nm
最大100mJ@10kHz

ラインナップを見る（10）

モデル名	波長	パルスエネルギー	繰り返し周波数
DM20-527-DH	527nm	20mJ＠1kHz(各ヘッド)	single shot to 10kHz
DM30-527-DH	527nm	30mJ＠1kHz(各ヘッド)	single shot to 10kHz
DM40-527-DH	527nm	40mJ＠1kHz(各ヘッド)	single shot to 10kHz
DM50-527-DH	527nm	50mJ＠1kHz(各ヘッド)	single shot to 10kHz
DM60-527-DH	527nm	60mJ＠1kHz(各ヘッド)	single shot to 10kHz
DM100-527-DH	527nm	100mJ＠1kHz(各ヘッド)	0.5kHz to 10kHz
DM60-532-DH	532nm	6mJ＠10kHz(各ヘッド)	1 to 30kHz
DM100-532-DH	532nm	10mJ＠10kHz(各ヘッド)	1 to 30kHz
DM150-532-DH	532nm	15mJ＠10kHz(各ヘッド)	1 to 50kHz
DM200-532-DH	532nm	20mJ＠10kHz(各ヘッド)	1 to 50kHz

最大340mJ　超小型パルスYAGレーザー

Nanoシリーズ

1064nm532nm355nm266nm213nm
最大340mJ超小型安定型共振器

ラインナップを見る（25）

モデル名	パルスエネルギー	繰返し周波数	ビーム径	ビーム拡がり角
Nano S 130-10	130mJ @1064nm 65mJ @532nm 25mJ @355nm 16mJ @266nm 3mJ @213nm	10Hz	4mm	＜2.5mrad
Nano S 120-20	120mJ @1064nm 60mJ @532nm 15mJ @355nm 12mJ @266nm 3mJ @213nm	20Hz	4mm	＜2.5mrad
Nano S 60-30	60mJ @1064nm 30mJ @532nm 10mJ @355nm 6mJ @266nm 2mJ @213nm	30Hz	4mm	＜2.0mrad
Nano S 30-50	30mJ @1064nm 15mJ @532nm 6mJ @355nm 3mJ @266nm 1mJ @213nm	50Hz	4mm	＜2.0mrad
Nano L 340-10	340mJ @1064nm 200mJ @532nm 45mJ @355nm 30mJ @266nm 5mJ @213nm	10Hz	6.5mm	＜2.0mrad
Nano L 200-10	200mJ @1064nm 110mJ @532nm 40mJ @355nm 25mJ @266nm 4mJ @213nm	10Hz	5mm	＜2.0mrad
Nano L 290-20	290mJ @1064nm 145mJ @532nm 50mJ @355nm 30mJ @266nm 5mJ @213nm	20Hz	6.5mm	＜1.5mrad
Nano L 200-20	200mJ @1064nm 110mJ @532nm 40mJ @355nm 25mJ @266nm 3mJ @213nm	20Hz	5mm	＜2.0mrad
Nano L 200-30	200mJ @1064nm 110mJ @532nm 40mJ @355nm 25mJ @266nm 3mJ @213nm	30Hz	5mm	＜2.0mrad
Nano L 150-50	150mJ @1064nm 75mJ @532nm 30mJ @355nm 15mJ @266nm 3mJ @213nm	50Hz	4mm	＜1.5mrad
Nano L 90-100	90mJ @1064nm 50mJ @532nm 15mJ @355nm 10mJ @266nm 2mJ @213nm	100Hz	4mm	＜1.5mrad
Nano T 290-10	290mJ@1064nm 145mJ@532nm 50mJ@355nm 27mJ@266nm 4mJ@213nm	0-10Hz	6.35mm	＜0.8mrad
Nano T 250-10	250mJ@1064nm 125mJ@532nm 45mJ@355nm 30mJ@266nm 4mJ@213nm	0-10Hz	5mm	＜0.8mrad
Nano T 270-20	270mJ@1064nm 135mJ@532nm 45mJ@355nm 25mJ@266nm 3mJ@213nm	0-20Hz	5mm	＜0.8mrad
Nano T 250-20	250mJ@1064nm 125mJ@532nm 45mJ@355nm 30mJ@266nm 4mJ@213nm	0-20Hz	5mm	＜0.8mrad
Nano T 100-50	100mJ@1064nm 50mJ@532nm 20mJ@355nm 15mJ@266nm 2mJ@213nm	0-50Hz	5mm	＜0.8mrad
Nano SG 150-10	150mJ@1064nm 75mJ@532nm 30mJ@355nm 15mJ@266nm 3mJ@213nm	0-10Hz	5mm	＜0.7mrad
Nano SG 120-20	120mJ@1064nm 65mJ@532nm 15mJ@355nm 12mJ@266nm 2mJ@213nm	0-20Hz	4mm	＜0.5mrad
Nano SG 60-30	60mJ @1064nm 35mJ @532nm 10mJ @355nm 6mJ @266nm 1mJ @213nm	0-30Hz	4mm	＜0.5mrad
Nano LG 300-10	300mJ@1064nm 150mJ@532nm 60mJ@355nm 35mJ@266nm 6mJ@213nm	0-10Hz	5mm	＜0.7mrad
Nano LG 225-10	225mJ@1064nm 120mJ@532nm 50mJ@355nm 30mJ@266nm 5mJ@213nm	0-10Hz	5mm	＜0.5mrad
Nano LG 250-20	250mJ@1064nm 125mJ@532nm 45mJ@355nm 30mJ@266nm 4mJ@213nm	0-20Hz	5mm	＜0.7mrad
Nano LG 200-20	200mJ@1064nm 110mJ@532nm 40mJ@355nm 25mJ@266nm 4mJ@213nm	0-20Hz	5mm	＜0.5mrad
Nano LG 150-30	150mJ@1064nm 75mJ@532nm 25mJ@355nm 18mJ@266nm 2mJ@213nm	0-30Hz	5mm	＜0.5mrad
Nano LG 130-50	130mJ@1064nm 65mJ@532nm 20mJ@355nm 15mJ@266nm 2mJ@213nm	0-30Hz	5mm	＜0.5mrad

最大3.5J 高パルスエネルギーパルスYAGレーザー

LPYシリーズ

1064nm532nm355nm266nm213nm
最大3.5Jシングルロッドオシュレーター

ラインナップを見る（56）

モデル名	パルスエネルギー	繰返し周波数	ビーム拡がり角	モード
LPY704-10	420mJ @1064nm 210mJ @532nm 80mJ @355nm 50mJ @266nm	10Hz	＜0.8mrad	<3.5
LPY706-10	650mJ @1064nm 325mJ @532nm 100mJ @355nm 70mJ @266nm	10Hz	＜0.8mrad	<3.5
LPY664-10	850mJ @1064nm 425mJ @532nm 130mJ @355nm 95mJ @266nm	10Hz	＜0.8mrad	<3.5
LPY674-10	1000mJ @1064nm 500mJ @532nm 160mJ @355nm 110mJ @266nm	10Hz	＜0.8mrad	<3.5
LPY764-10	1250mJ @1064nm 675mJ @532nm 200mJ @355nm 120mJ @266nm	10Hz	＜0.8mrad	<3.5
LPY776-10	1750mJ @1064nm 700mJ @532nm 250mJ @355nm 130mJ @266nm	10Hz	＜0.8mrad	<3.5
LPY787-10	2000mJ @1064nm 750mJ @532nm 300mJ @355nm 150mJ @266nm	10Hz	＜0.8mrad	<3.5
LPY704-20	380mJ @1064nm 190mJ @532nm 70mJ @355nm 35mJ @266nm	20Hz	＜0.8mrad	<3.5
LPY706-20	600mJ @1064nm 300mJ @532nm 85mJ @355nm 65mJ @266nm	20Hz	＜0.8mrad	<3.5
LPY664-20	800mJ @1064nm 400mJ @532nm 110mJ @355nm 75mJ @266nm	20Hz	＜0.8mrad	<3.5
LPY674-20	850mJ @1064nm 425mJ @532nm 130mJ @355nm 80mJ @266nm	20Hz	＜0.8mrad	<3.5
LPY764-20	1000mJ @1064nm 500mJ @532nm 140mJ @355nm 90mJ @266nm	20Hz	＜0.8mrad	<3.5
LPY704-30	380mJ @1064nm 190mJ @532nm 50mJ @355nm 45mJ @266nm	30Hz	＜0.8mrad	－
LPY706-30	550mJ @1064nm 225mJ @532nm 80mJ @355nm 60mJ @266nm	30Hz	＜0.8mrad	－
LPY764-30	900mJ @1064nm 450mJ @532nm 150mJ @355nm 80mJ @266nm	30Hz	＜0.8mrad	ー
LPY774-30	1200mJ @1064nm 600mJ @532nm 200mJ @355nm 100mJ @266nm	30Hz	＜0.8mrad	－
LPY787-30	1500mJ @1064nm 750mJ @532nm 250mJ @355nm 120mJ @266nm	30Hz	＜0.8mrad	－
LPY704-50	300mJ @1064nm 150mJ @532nm 40mJ @355nm 20mJ @266nm	50Hz	＜2.5mrad	－
LPY742-50	450mJ @1064nm 225mJ @532nm 80mJ @355nm 35mJ @266nm	50Hz	＜2mrad	－
LPY604T-10	80mJ @1064nm 40mJ @532nm 20mJ @355nm 15mJ @266nm	10Hz	＜0.8mrad	<1.3
LPY604T-20	70mJ @1064nm 35mJ @532nm 15mJ @355nm 10mJ @266nm	20Hz	＜0.8mrad	<1.3
LPY642T-10	350mJ @1064nm 175mJ @532nm 80mJ @355nm 40mJ @266nm	10Hz	＜0.8mrad	<1.3
LPY642T-20	300mJ @1064nm 150mJ @532nm 70mJ @355nm 30mJ @266nm	20Hz	＜0.8mrad	<1.3
LPY642T-30	250mJ @1064nm 125mJ @532nm 65mJ @355nm 25mJ @266nm	30Hz	＜0.8mrad	<1.3
LPY702-100	100mJ @1064nm 50mJ @532nm 20mJ @355nm 10mJ @266nm	100Hz	＜5mrad	－
LPY704-100	230mJ @1064nm 115mJ @532nm 20mJ @355nm 15mJ @266nm	100Hz	＜5mrad	－
LPY742-100	400mJ @1064nm 200mJ @532nm 70mJ @355nm 20mJ @266nm	100Hz	＜5mrad	－
LPY702-150	90mJ @1064nm 45mJ @532nm 12mJ @355nm 7mJ @266nm	150Hz	＜5mrad	－
LPY742-150	280mJ @1064nm 140mJ @532nm 30mJ @355nm 18mJ @266nm	150Hz	＜5mrad	－
LPY702-200	70mJ @1064nm 35mJ @532nm 10mJ @355nm 6mJ @266nm	200Hz	＜5mrad	－
LPY742-200	200mJ @1064nm 100mJ @532nm 30mJ @355nm 10mJ @266nm	200Hz	＜5mrad	－
LPY704G-10	400mJ @1064nm 200mJ @532nm 80mJ @355nm 50mJ @266nm	10Hz	＜0.5mrad	＜2
LPY706G-10	650mJ @1064nm 325mJ @532nm 110mJ @355nm 70mJ @266nm	10Hz	＜0.5mrad	＜2
LPY707G-10	850mJ @1064nm 435mJ @532nm 150/230mJ @355nm 105mJ @266nm	10Hz	＜0.5mrad	＜2
LPY674G-10	1000mJ @1064nm 500mJ @532nm 250mJ @355nm 110mJ @266nm	10Hz	＜0.5mrad	<2
LPY764G-10	1250mJ @1064nm 675mJ @532nm 225mJ @355nm 125mJ @266nm	10Hz	＜0.5mrad	＜2
LPY776G-10	1600mJ @1064nm 820mJ @532nm 320/490mJ @355nm 160mJ @266nm	10Hz	＜0.5mrad	＜2
LPY787G-10	2000mJ @1064nm 1000mJ @532nm 400mJ @355nm 195mJ @266nm	10Hz	＜0.5mrad	＜2
LPY704G-20	380mJ @1064nm 190mJ @532nm 70mJ @355nm 45mJ @266nm	20Hz	＜0.5mrad	＜2
LPY706G-20	600mJ @1064nm 300mJ @532nm 90mJ @355nm 65mJ @266nm	20Hz	＜0.5mrad	＜2
LPY707G-20	800mJ @1064nm 400mJ @532nm 130mJ @355nm 75mJ @266nm	20Hz	＜0.5mrad	＜2
LPY674G-20	850mJ @1064nm 425mJ @532nm 150mJ @355nm 80mJ @266nm	20Hz	＜0.5mrad	<2
LPY764G-20	1000mJ @1064nm 500mJ @532nm 140mJ @355nm 90mJ @266nm	20Hz	＜0.5mrad	＜2
LPY776G-20	1400mJ @1064nm 700mJ @532nm 280mJ @355nm 140mJ @266nm	20Hz	＜0.5mrad	＜2
LPY787G-20	1800mJ @1064nm 900mJ @532nm 380mJ @355nm 180mJ @266nm	20Hz	＜0.5mrad	＜2
LPY704G-30	380mJ @1064nm 190mJ @532nm 50mJ @355nm 45mJ @266nm	30Hz	＜0.5mrad	＜2
LPY706G-30	550mJ @1064nm 225mJ @532nm 80mJ @355nm 60mJ @266nm	30Hz	＜0.5mrad	＜2
LPY764G-30	900mJ @1064nm 450mJ @532nm 150mJ @355nm 80mJ @266nm	30Hz	＜0.5mrad	＜2
LPY774G-30	1200mJ @1064nm 600mJ @532nm 260mJ @355nm 120mJ @266nm	30Hz	＜0.5mrad	＜ 2
LPY787G-30	1500mJ @1064nm 750mJ @532nm 300mJ @355nm 150mJ @266nm	30Hz	＜0.5mrad	＜2
LPY7864-10	2750mJ @1064nm 1400mJ @532nm 600mJ @355nm 250mJ @266nm	10Hz	<0.5mrad	ー
LPY7864-20	2250mJ @1064nm 1100mJ @532nm 480mJ @355nm 140mJ @266nm	20Hz	<0.5mrad	ー
LPY7864-30	2000mJ @1064nm 1000mJ @532nm 450mJ @355nm 95mJ @266nm	30Hz	<0.5mrad	ー
LPY7864-50	1400mJ @1064nm 700mJ @532nm 250mJ @355nm 80mJ @266nm	50Hz	<0.5mrad	ー
LPY7875-10	3500mJ @1064nm 1750mJ @532nm 700mJ @355nm 275mJ @266nm	10Hz	<0.5mrad	ー
LPY7875-20	2750mJ @1064nm 1350mJ @532nm 600mJ @355nm 170mJ @266nm	20Hz	<0.5mrad	ー

最大120ｍJ、高パルス安定性(<0.2%rms)、超小型DPSSレーザーシステム

Nano DPSSシリーズ

1064nm532nm355nm266nm
最大120ｍJ

ラインナップを見る（3）

モデル名	パルスエネルギー	パルス安定性(RMS)
Nano DPSS 80-100	80mJ ＠1064nm 40mJ ＠532nm 25mJ@355nm 10mJ@266nm	0.2％＠1064nm 0.3％＠532nm 1.0％@355nm 1.5％@266nm
Nano DPSS G 70-100	70mJ ＠1064nm 35mJ ＠532nm 20mJ@355nm 8mJ@266nm	0.2％＠1064nm 0.3％＠532nm 1.0％@355nm 1.5％@266nm
Nano DPSS 120-100	120mJ ＠1064nm 60mJ ＠532nm 35mJ@355nm 15mJ@266nm	0.2％＠1064nm 0.3％＠532nm 1.0％@355nm 1.5％@266nm

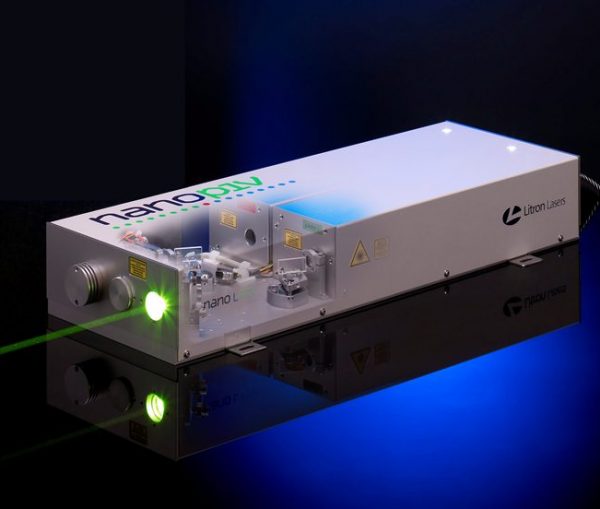

コンパクトデュアルヘッドレーザー

Nano S/L/T PIVシリーズ

532nm
最大180ｍJ繰返し最大100Hzデュアルヘッドレーザー

ラインナップを見る（12）

モデル名	パルスエネルギー	繰返し周波数	ビーム径	ビーム拡がり角
Nano S 30-15PIV	30mJ(各ヘッド)	0-15Hz	3mm	～2.0mrad
Nano S 30-30PIV	30mJ(各ヘッド)	0-30Hz	3mm	～2.0mrad
Nano S 50-20PIV	50mJ(各ヘッド)	0-20Hz	4mm	～2.5mrad
Nano S 65-15PIV	65mJ(各ヘッド)	0-15Hz	4mm	～2.5mrad
Nano L 200-15PIV	200mJ(各ヘッド)	0-15Hz	6.5mm	～3mrad
Nano L 145-15PIV	0-15Hz	5mm	～3mrad
Nano L 150-20PIV	150mJ(各ヘッド)	0-20Hz	6.5mm	～3mrad
Nano L 50-50PIV	50mJ(各ヘッド)	0-50Hz	4mm	～2mrad
Nano L 100-50PIV	100mJ(各ヘッド)	0-50Hz	4mm	～2mrad
Nano L 50-100PIV	50mJ(各ヘッド)	0-100Hz	4mm	～2mrad
Nano T 180-15PIV	180mJ(各ヘッド)	15Hz	6.35mm	0.8mrad
Nano T 135-15PIV	135mJ(各ヘッド)	15Hz	5mm	0.8mrad

ミドルクラス　デュアルヘッドレーザー

Nano TRL PIVシリーズ

532nm355nm266nm
最大425mJ繰返し最大20Hzデュアルヘッドレーザー

ラインナップを見る（6）

モデル名	パルスエネルギー	繰返し周波数	ビーム径	Power Supply
Nano TRL 250-20PIV	250mJ(各ヘッド)	20Hz	6.35mm	2 x LPU1000
Nano TRL 325-15PIV	325mJ(各ヘッド)	15Hz	8mm	2 x LPU1000
Nano TRL 300-20PIV	300mJ(各ヘッド)	20Hz	9.5mm	19” Rack
Nano TRL 425-10PIV	425mJ(各ヘッド)	10Hz	9.5mm	2 x LPU1000
Nano TRL 400-15PIV	400mJ(各ヘッド)	15Hz	9.5mm	19” Rack
Nano TRL 400-20PIV	400mJ(各ヘッド)	20Hz	9.5mm	19” Rack

コンパクト防塵、防振、防水パルスYAGレーザー

Bernoulli PIVシリーズ

532nm
高耐久性最大200ｍJ

ラインナップを見る（4）

モデル名	パルスエネルギー	繰返し周波数	パルス間安定性
B-PIV 200-15	200mJ	0-15Hz	<2%
B-PIV 135-15	135mJ	0-15Hz	<2%
B-PIV 120-20	120mJ	0-20Hz	<2%
B-PIV 100-25	100mJ	0-25Hz	<2%

最大450ｍJ フラッシュランプ励起 PIVレーザー

LPY PIVシリーズ

532nm355nm266nm
最大450mJ繰返し最大200Hz

ラインナップを見る（9）

モデル名	パルスエネルギー	繰返し周波数	パルス安定性
LPY 706-20PIV	300mJ (各ヘッド)	20Hz	<3%
LPY 707-20PIV	400mJ (各ヘッド)	20Hz	<3%
LPY 704-30PIV	200mJ (各ヘッド)	30Hz	<3%
LPY 706-15PIV	325mJ (各ヘッド)	15Hz	<3%
LPY 707-15PIV	425mJ (各ヘッド)	15Hz	<3%
LPY 704-100PIV	100mJ (各ヘッド)	100Hz	<3%
LPY 703-200PIV	50mJ (各ヘッド)	200Hz	<3%
LPY 742-100PIV	200mJ (各ヘッド)	100Hz	<3%
LPY 742-200PIV	100mJ (各ヘッド)	200Hz	<3%

高パルスエネルギー LD励起固体 PIV(デュアルヘッド)レーザー

LDY PIVシリーズ

527nm
デュアルヘッド最大25mJ繰返し最大20kHz

ラインナップを見る（5）

モデル名	パルスエネルギー	繰返し周波数	パルス間安定性
LDY 301 PIV	10mJ(各ヘッド)	1-20kHz	1%
LDY 302 PIV	15mJ(各ヘッド)	1-20kHz	1%
LDY 303 PIV	20mJ(各ヘッド)	1-20kHz	1%
LDY 303HE PIV	22.5mJ(各ヘッド)	1-20kHz	1%
LDY 304 PIV	30mJ(各ヘッド)	0.2-20kHz	1%

高パルスエネルギー最大75mJ、200HzLD励起固体レーザー

Plasma PIV

532nm
最大75ｍJ

製品情報を見る

装置組込みに最適なコンパクトCWレーザー

gemシリーズ

671nm660nm561nm532nm473nm
最大1W

ラインナップを見る（5）

モデル名	平均出力	線幅	出力安定性	光ノイズ
gem 473	50mW、100mW、250mW、500mW	40GHz	<1.0%rms（温度一定、100時間以上測定）	<1.0%rms
gem 532	50mW、100mW、250mW、500mW、750mW、1W、2W	30GHz	<0.8 %rms（温度一定、100時間以上測定）	<0.8%rms
gem 561	50mW、100mW、250mW、500mW、1W	40GHz	<1.0%rms（温度一定、100時間以上測定）	<1.5%rms
gem 660	50mW、100mW、250mW、500mW、750mW、1W	30GHz	<1.0%rms（温度一定、100時間以上測定）	<0.6%rms
gem 671	50mW、100mW、250mW、500mW、750mW	30GHz	<1.0%rms（温度一定、100時間以上測定）	<0.6%rms

高機能、高汎用性コンパクトCWレーザー

ventusシリーズ

671nm660nm561nm532nm473nm
最大1.5W

ラインナップを見る（6）

モデル名	平均出力	線幅	出力安定性	光ノイズ
ventus 473	50mW、100mW、250mW、350 mW	40GHz	<0.6% rms（温度一定、100時間以上測定）	<0.7% RMS
ventus 532	50mW、100mW、250mW、500mW、750mW、1W、1.5W	30GHz	<0.4% rms（温度一定、100時間以上測定）	<0.15% RMS (<500 mW 0.4% RMS)
ventus solo 532	50mW、100mW、250mW、500mW、750mW	10GHz	<0.4% rms（温度一定、100時間以上測定）	<1% rms
ventus 561	50mW、100mW、250mW、300mW、500mW、750mW	40GHz	<1.0% rms（温度一定、100時間以上測定）	<1.5% rms
ventus 660	50mW、100mW、250mW、500mW、750 mW	30GHz	<0.5% rms（温度一定、100時間以上測定）	<0.5 % rms
ventus 671	50mW、100mW、250mW、500mW	30GHz	<1.0% rms（温度一定、100時間以上測定）	≦0.6% rms

最大16W、高安定・低ノイズCWレーザー

finesseシリーズ

532nm
最大16W

ラインナップを見る（3）

モデル名	平均出力	出力安定性	光ノイズ
finesse	4W、6W、8W、10W、12W、14W、16W	< 0.1%rms	< 0.1%rms
finesse pure	4W、6W、8W、10W、12W、14W、16W	< 0.1%rms（<10W） < 0.05%rms(>10W)	< 0.03%rms（<10W） < 0.02%rms(>10W)
finesse pure-CEP	4W、6W、8W、10W、12W、14W、16W	< 0.1%rms（<10W） < 0.05%rms(>10W)	< 0.03%rms（<10W） < 0.02%rms(>10W)
