最大5J、高パルス安定性(0.3%rms)、DPSSレーザーシステム

1064nm532nm355nm266nm
LD励起方式を採用した、高パルスエネルギーレーザーシステムです。
最大パルスエネルギー 5J、最大繰返し200Hzで、パルス間安定性も0.3%RMSを実現するレーザーです。
  • 最大パルスエネルギー5Jまでラインナップ
  • 繰返し最大200Hz
  • 高パルス安定性(0.3%rms)
  • 均一なビームプロファイル
  • RS-232GUIソフトで制御可能
DESCRIPTION

製品概要

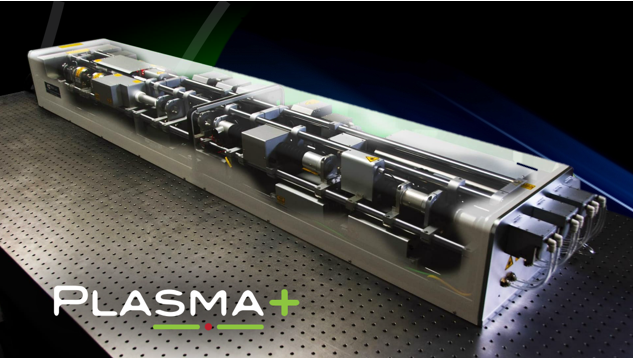

Plasma+シリーズ概要

Plasma+シリーズは、従来のPlasmaシリーズの信頼性を継承しつつ、さらなる高出力化を実現した次世代型DPSSレーザーです。高精度・高効率が求められるマイクロマシニング、半導体加工、薄膜除去などのアプリケーションにおいて、優れた性能を発揮します。

最大5J(5000mJ)を可能とした高パルスエネルギー発振LD励起固体(DPSS)レーザーシステムです。

最大200Hzという高い繰返し周波数、また40億ショットを超える長いダイオード寿命を実現しています。

また、Litronの独自のダイオードモジュール設計とダイオード駆動電子回路を、安定した光学レールシステムと組み合わせることで、クラス最高レベルのパルス間安定性(1064nmで0.3%RMS)を実現しています。市場でも1-5JクラスのDPSSレーザーは非常に少なく、長年高パルスエネルギーレーザーを製造している英国Litron Lasers社の豊富な経験と高い技術力が可能にさせたレーザーシステムです。



Plasma+シリーズラインナップ

【カタログ】Plasma+ シリーズ

モデル名 Plasma+1000       Plasma+2000      Plasma+3000      Plasma+4000      Plasma+5000
繰返し周波数 100/200Hz 100/200Hz 100/200Hz 100/200Hz 100Hz
パルスエネルギー   @1064nm
@532nm
@355nm
1000mJ
500mJ
230mJ
2000mJ
1000mJ
460mJ
3000mJ
1500mJ
690mJ
4000mJ
2000mJ
920mJ
5000mJ
2500mJ
1150mJ
パルス安定性 0.3%RMS@1064nm
0.5%RMS@532nm
1.0%RMS@355nm
ビーム径 9.5mm 12.5mm 18.0mm 18.0mm  18.0mm
ビーム拡がり角 ≤0.8mrad
パルス幅 <15ns@1064nm
ポインティング
スタビリティ
≤15μrad



性能比較表

Plasma+シリーズ A社 DPSSモデル LPYシリーズ
(フラッシュランプ励起タイプ)
波長ラインナップ 1064nm/532nm/355nm/266nm/213nm 1064nm/532nm/355nm 1064nm/532nm/355nm/266nm/213nm
パルスエネルギー@1064nm 最大5J(5000mJ) 最大1J(1000mJ) 最大3.5J(3500mJ)
パルス安定性
@1064nm
0.3%rms 0.3%rms +/-2%(0.6%rms)
繰返し周波数 最大200Hz 最大100Hz 最大200Hz
LD/ランプ寿命 40億ショット 20億ショット 最大1.5億ショット

Plasma+シリーズはDPSSタイプのレーザーとして波長ラインナップ、パルス安定性、最大繰返周波数など全ての面で優れた性能を実現しています。前身となるPlasmaシリーズも最大1Jのパルスエネルギー、パルス安定性0.2%rmsで、高ビーム品質(M2≤2)のガウシアン共振器タイプもご用意しています、なお、同じLitron Lasers社製のフラッシュランプ励起YAGレーザータイプ(LPYシリーズ)は高いパルスエネルギーを発振が可能です。高パルスエネルギーレーザーをお探しの場合はフラッシュランプ励起タイプのLPYシリーズ(最大3.5J)LPY10J(最大10J)シリーズをご覧ください。DPSSタイプで小型タイプをお探しの場合はNanoDPSSシリーズ(最大130mJ)TRLi DPSSシリーズ(最大360mJ)をご覧ください。

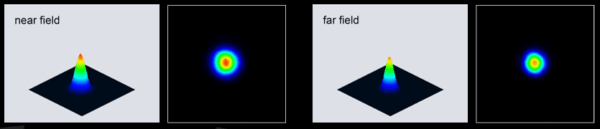

ビームプロファイル @1064nm

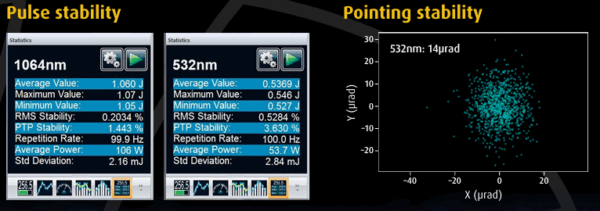

高いパルスエネルギー安定性と位置安定性
