最大1J、高パルス安定性(0.2%rms)、DPSSレーザーシステム

1064nm532nm355nm266nm
LD励起方式を採用した、高パルスエネルギーレーザーシステムです。
最大パルスエネルギー 1J、最大繰返し200Hzで、パルス間安定性も0.2%RMSを実現するレーザーです。
  • 最大パルスエネルギー1Jまでラインナップ
  • 繰返し最大200Hz
  • ガウシアン共振器タイプもラインナップ M2 ≤ 2
  • 高パルス安定性(0.2%rms)
  • 均一なビームプロファイル
  • RS-232GUIソフトで制御可能
DESCRIPTION

製品概要

Plasmaシリーズ概要

Plasmaシリーズは、最新の高効率の完全ダイオードポンプ技術を使用し、最大1J(1000mJ)を可能とした高パルスエネルギー発振LD励起固体(DPSS)レーザーシステムです。
最大200Hzという高い繰返し周波数、また40億ショットを超える長いダイオード寿命を実現しています。

また、Litronの独自のダイオードモジュール設計とダイオード駆動電子回路を、安定した光学レールシステムと組み合わせることで、クラス最高のパルス間安定性(1064nmで0.2%RMS)を実現しています。市場でも1JクラスのDPSSレーザーは非常に少なく、長年高パルスエネルギーレーザーを製造している英国Litron Lasers社の豊富な経験と高い技術力が可能にさせたレーザーシステムです。

Plasmaシリーズにはガウシアン共振器を採用したモデルPlasma G 400-100があります。高ビーム品質(M2≤2)が特徴であり、パルスエネルギー400mJ、繰り返し100Hzで発振するPlasmaシリーズのレーザーシステムです。



共振器の特徴

ガウシアン共振器:Plasma G 400-100

ガウシアン共振器はGraded Reflectivity Mirror(GRM)を共振器内に使用している共振器デザインです。Graded Reflectivity Mirrorの中心部の共振光を発振する設計のため優れたビーム品質(M2値<2)と低ビーム拡がり角を実現しており、特にレーザービームをより集光する用途に適しています。ただし、フラッシュランプを一定の繰返し周波数で駆動させる必要があるため、レーザーパルスの発振周波数の柔軟性が安定型共振器より劣ります。この為、ガウシアン共振器は不安定型共振器とも呼ばれています。



Plasmaシリーズラインナップ

【カタログ】Plasmaシリーズ

タイプ スタンダードタイプ
TEM00共振器タイプ          ガウシアン共振器タイプ
モデル名 Plasma 450-100        Plasma 400-200        Plasma 1000-100        Plasma 100-100        Plasma G 400-100
繰返し周波数 100Hz 200Hz 100Hz 100Hz 100Hz
パルスエネルギー 450mJ@1064nm
225mJ@532nm
100mJ@355nm
45mJ@266nm
400mJ@1064nm
200mJ@532nm
90mJ@355nm
35mJ@266nm
1000mJ@1064nm
500mJ@532nm
200mJ@355nm
70mJ@266nm
100mJ@1064nm
50mJ@532nm
20mJ@355nm
9mJ@266nm
400mJ@1064nm
200mJ@532nm
100mJ@355nm
45mJ@266nm
パルス安定性 0.2%RMS@1064nm
0.3%RMS@532nm
1.0%RMS@355nm
1.5%RMS@266nm
≤0.3%RMS@1064nm
0.4%RMS@532nm
1.0%RMS@355nm
1.5%RMS@266nm
0.8%RMS@1064nm
1.0%RMS@532nm
1.5%RMS@355nm
2.0%RMS@266nm
ビーム径 9.5mm 9.5mm 9.5mm 5.0mm 9.5mm
ビーム拡がり角 ≤2mrad ≤1mrad ≤0.5mrad
パルス幅 11-14@1064nm
10-13@532nm
9-12@355nm
9-12@266nm
9-11@1064nm
9-11@532nm
8-10@355nm
8-10@266nm
11-14@1064nm
10-13@532nm
9-12@355nm
9-12@266nm
8-10@1064nm
8-10@532nm
7-9@355nm
7-9@266nm
8-10@1064nm
8-10@532nm
7-9@355nm
7-9@266nm
ポインティング
スタビリティ
≤15μrad ≤20μrad ≤20μrad
Spatial Mode M2 ≤8 M2 ≤8 M2 ≤8 M2 ≤2 M2 ≤1.3



性能比較表

Plasmaシリーズ A社 DPSSモデル LPYシリーズ
(フラッシュランプ励起タイプ)
波長ラインナップ 1064nm/532nm/355nm/266nm/213nm 1064nm/532nm/355nm 1064nm/532nm/355nm/266nm/213nm
パルスエネルギー@1064nm 最大1J(1000mJ) 最大1J(1000mJ) 最大3.5J(3500mJ)
パルス安定性
@1064nm
0.2%rms 0.3%rms +/-2%(0.6%rms)
M2 ≤1.3 <2 ≤2/マルチモード
繰返し周波数 最大200Hz 最大100Hz 最大200Hz
LD/ランプ寿命 40億ショット 20億ショット 最大1.5億ショット

PlasmaシリーズはDPSSタイプのレーザーとして波長ラインナップ、パルス安定性、最大繰返周波数など全ての面で優れた性能を実現しています。なお、同じLitron Lasers社製のフラッシュランプ励起YAGレーザータイプ(LPYシリーズ)は高いパルスエネルギーを発振が可能です。高パルスエネルギーレーザーをお探しの場合はフラッシュランプ励起タイプのLPYシリーズ(最大3.5J)LPY10J(最大10J)シリーズをご覧ください。DPSSタイプで小型タイプをお探しの場合はNanoDPSSシリーズ(最大130mJ)TRLi DPSSシリーズ(最大360mJ)をご覧ください。

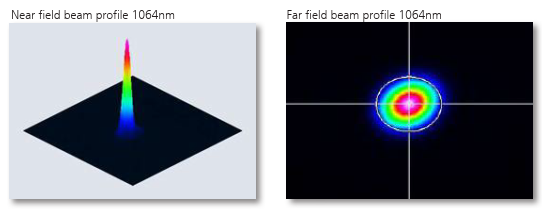

ビームプロファイル @1064nm

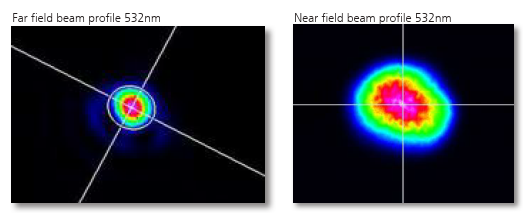

ビームプロファイル @532nm

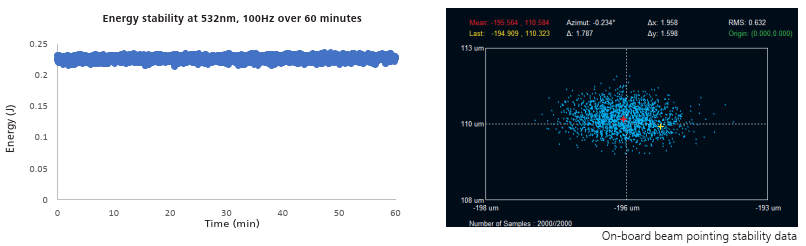

高いパルスエネルギー安定性と位置安定性
