最大130mJ、高パルス安定性(<0.2%rms)超小型DPSSレーザーシステム

1064nm532nm355nm266nm213nm
LD励起固体(DPSS)レーザーシステムで超小型なレーザーヘッドながら最大130mJ、最大繰返し周波数300Hzを実現したシリーズです。高パルスエネルギーながら優れたパルスtoパルス安定性、ビーム位置安定性、豊富な波長バリエーションにより、理化学・加工用途でのご使用はもちろんですが、フラッシュランプ励起Nd:YAGレーザーとの置き換えとしても最適なレーザーシステムです。

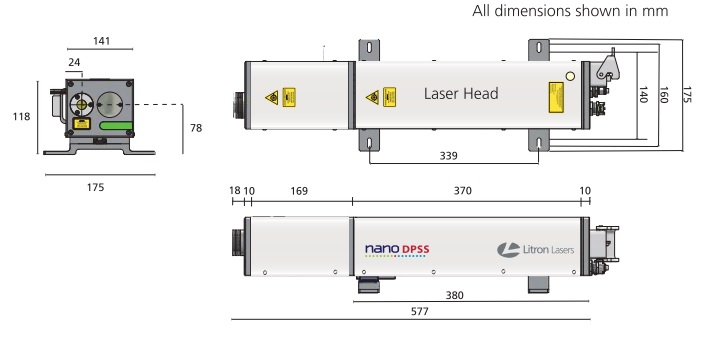

  • 非常に小型でかつ頑丈なレーザーヘッド
  • 最大パルスエネルギー130mJまでラインナップ
  • 繰返し最大300Hz
  • 高パルス安定性(0.2%rms@1064nm)
  • 2倍波(532nm)、3倍波(355nm)、4倍波(266nm)、5倍波(213nm)発振可能
  • モジュール型倍波ユニットで簡単取付け/取外し
  • 長寿命の励起LD
  • 電動アッテネーターオプション
  • 完全循環式水冷
DESCRIPTION

製品概要

Nano DPSSシリーズ概要

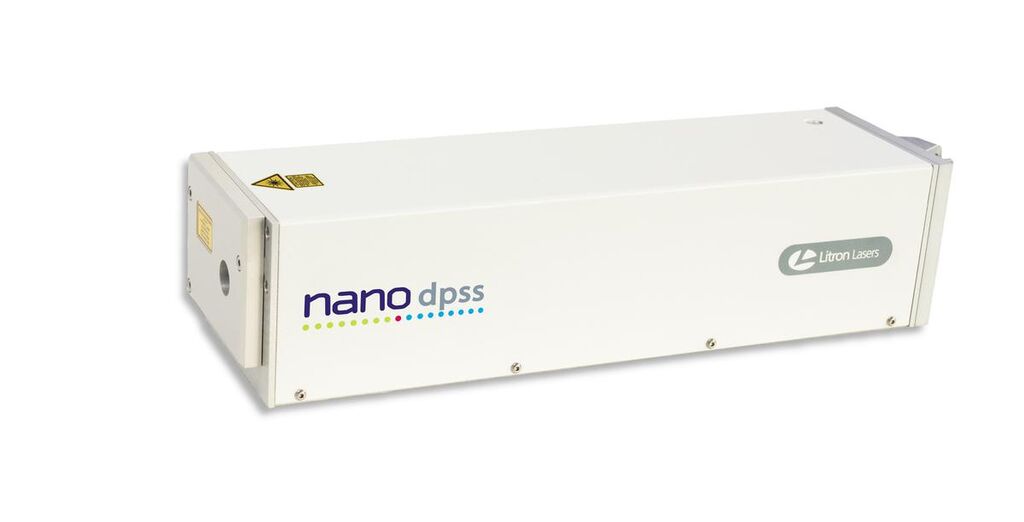

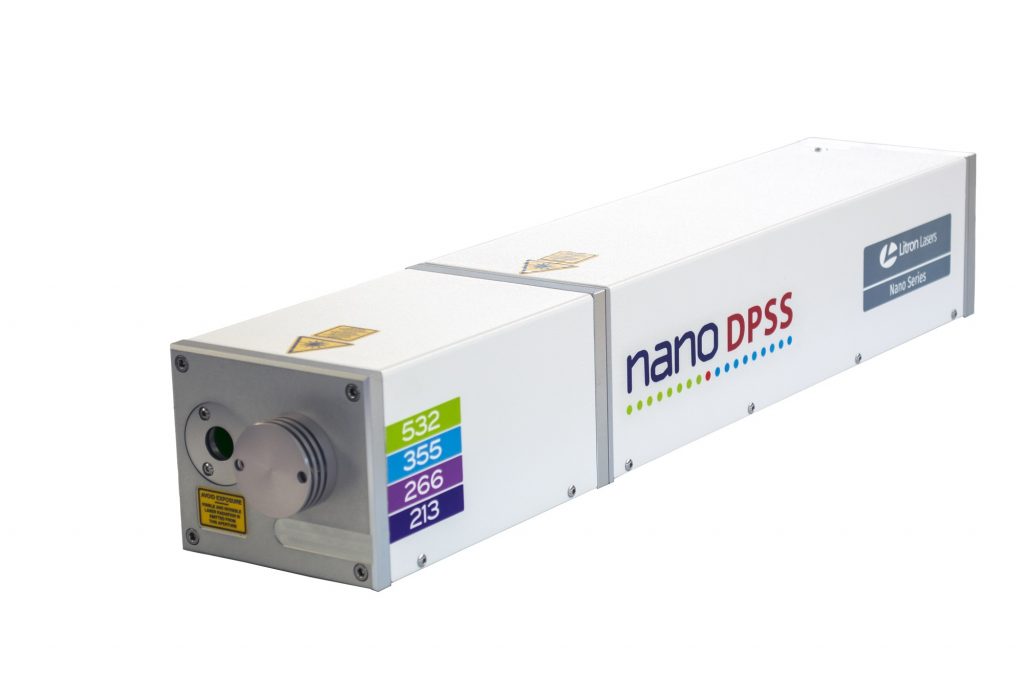

英国Litron Lasers社製Nano DPSSシリーズレーザーシステムは、超小型なレーザーヘッドながら最大130mJ、最大繰返し周波数300Hz発振を実現したLD励起固体(DPSS)レーザーシステムです。フラッシュランプ励起Nd:YAGレーザーと比べて、同等の高いパルスエネルギーを発振し、より高いパルス to パルス安定性と高い繰返し周波数を兼ね備えており、分光、LIBS、LIDAR、リモートセンシング、レーザー超音波、レーザーアブレーションなど様々な用途に適しているレーザーシステムです。

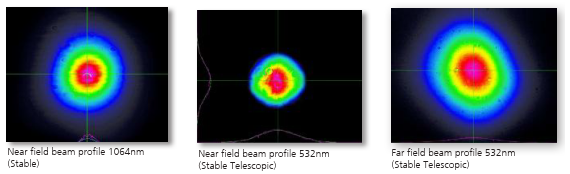

共振器タイプ別のビームプロファイル

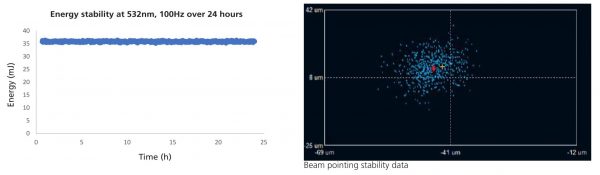

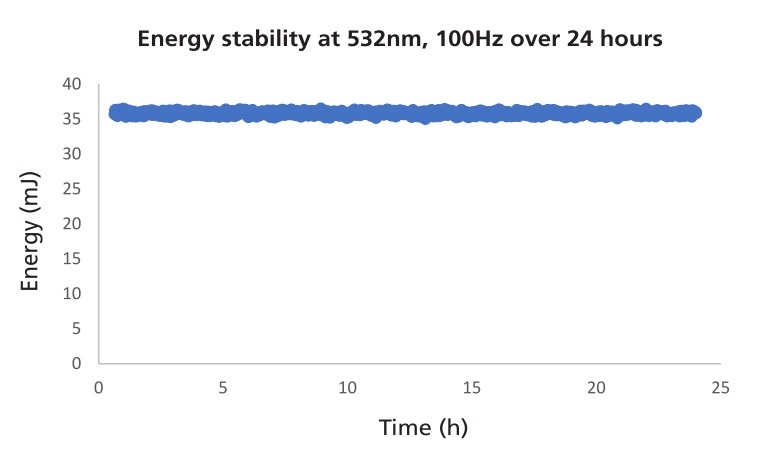

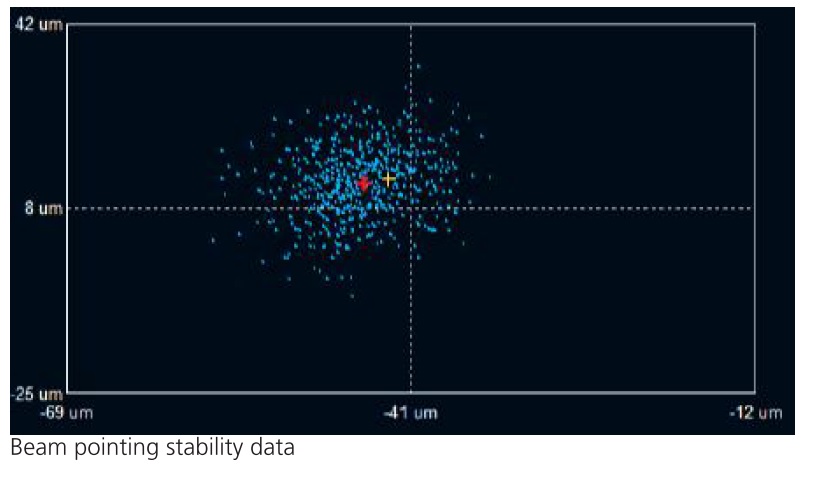

高いパルスエネルギー安定性と位置安定性



Nano DPSSシリーズラインナップ

【カタログ】Litron DPSSシリーズ

タイプ スタンダードタイプ ガウシアン
共振器タイプ
安定型
テレスコピックタイプ
モデル名 Nano DPSS
130 – 100
Nano DPSS
80-100
Nano DPSS
90 – 200
 Nano DPSS
70 – 200
Nano DPSS
55 – 300
Nano DPSS
G 60-100
Nano DPSS
ST 70-100
繰返し周波数 100Hz 200Hz 300Hz 100Hz
パルス
エネルギー
130mJ@1064nm
65mJ@532nm
25mJ@355nm
10mJ@266nm
  80mJ@1064nm
40mJ@532nm
20mJ@355nm
10mJ@266nm
  90mJ@1064nm
45mJ@532nm
20mJ@355nm
10mJ@266nm
   70mJ@1064nm
35mJ@532nm
15mJ@355nm
  8mJ@266nm
   55mJ@1064nm
25mJ@532nm
12mJ@355nm
  5mJ@266nm
  60mJ@1064nm
 25mJ@532nm
 15mJ@355nm
    6mJ@266nm
  70mJ@1064nm
35mJ@532nm
パルス安定性   0.2%RMS@1064nm
0.3%RMS@532nm
1.0%RMS@355nm
1.5%RMS@266nm
   0.9%RMS@1064nm
1.2%RMS@532nm
2.8%RMS@355nm
3.0%RMS@266nm
   0.4%RMS@1064nm       0.5%RMS@532nm
ビーム径 5mm 6.4mm 5mm
ビーム拡がり角 ≤2mrad ≤0.5mrad ≤0.8mrad
パルス幅 <12ns@1064nm
<11ns@532nm
<11ns@355nm
<10ns@266nm
   <11ns@1064nm
<10ns@532nm
ポインティング
スタビリティ
<15μrad





Litron Lasers社 NanoDPSS(LD励起)シリーズとNanoS(フラッシュランプ励起)シリーズ比較

NanoDPSSシリーズ
(LD励起Nd:YAG)
NanoSシリーズ
(フラッシュランプ励起Nd:YAG)
共振器タイプ 安定型共振器
ガウシアン共振器
テレスコピック共振器
安定型共振器
ガウシアン共振器
テレスコピック共振器
波長ラインナップ 1064nm/532nm/355nm/266nm/213nm 1064nm/532nm/355nm/266nm/213nm
パルスエネルギー@1064nm 最大130mJ 最大130mJ
パルス安定性@1064nm 0.2%rms 0.6%rms
繰返し周波数 最大300Hz 最大50Hz
LD/ランプ寿命 40億ショット 5000万ショット

NanoDPSS(LD励起)シリーズはNanoS(フラッシュランプ励起)と比べ、パルス安定性、最大繰返し周波数、励起光源のショット寿命に優れています。優れたパルス性能をご必要とされる理化学・研究用はもちろん、製造・産業用途のお客様にもご使用頂いております。より高いパルスエネルギー/繰返し周波数発振モデルをお探しの場合はTRLi DPSSシリーズ(最大360mJ)Plasmaシリーズ(最大1J)をご覧ください。

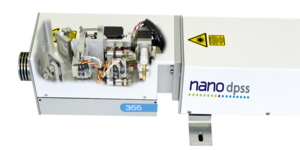

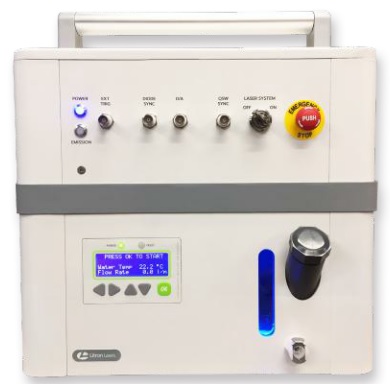

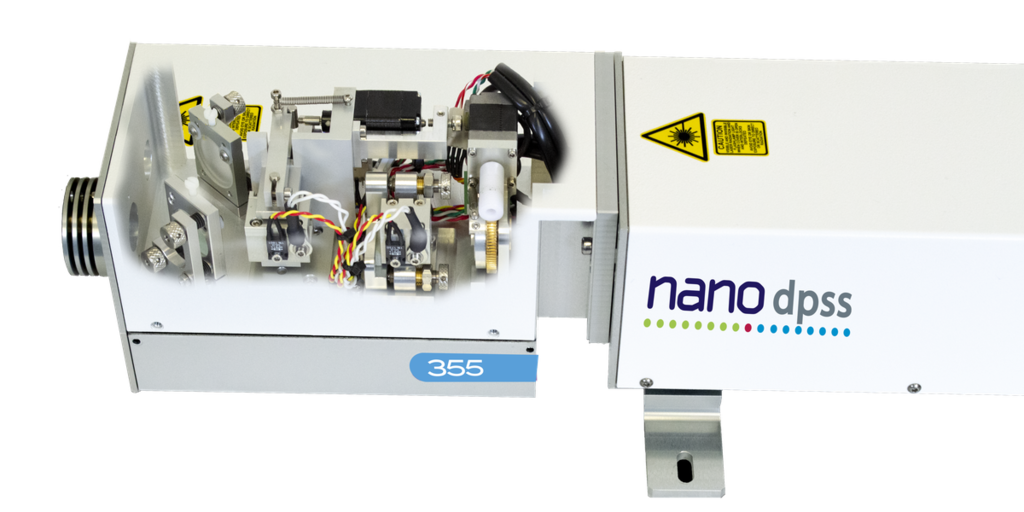

発振波長は1064nm、532nm、355nm、266nm、213nmモデルまでラインナップしています。波長変換結晶ユニットをモジュール型にしているため、お客様が取付け/取外しすることで容易に発振波長の切り替えを行えます。レーザー共振器は頑丈に設計されており、励起LDの寿命は40億ショットを超えるため理化学用途はもちろん産業用途にも適しています。Nano DPSSシリーズにはビーム品質が良いガウシアン共振器タイプ(M2≤2)レーザーシステムもラインナップしています。また共振器内電動シャッター、電動アッテネーターやTEM00(M2<1.3)オプション等にも対応しています。冷却ユニットは全てレーザー電源内に内蔵されているため、2次冷却器などは必要ありません。

Nano DPSSレーザーは業界標準のTTLインターフェースを用いて外部制御可能です。またフルインターロック機能を有しているため、セットアップ時やレーザー運用の時の不具合診断を容易に行えます。その他のシステムコントロールには、付属のシステムリモートコントローラーまたはRS232からアクセスできるため装置に組み込んだ場合でも容易に操作を行うことが可能です。
