高性能CWレーザー

最大16W、高安定・低ノイズCWレーザー

532nm
ノーベル賞受賞者をはじめ世界中の研究者から厚い信頼のあるレーザーシステムです。
  • 最大16W
  • 高コストパフォーマンス
  • 高い出力安定性(<0.05%rms)
  • 優れたノイズ性能(<0.02%rms)
  • インターネットを介してリモート診断/調整
  • 任意のレーザー出力値に調整が可能なスマート電源標準装備
DESCRIPTION

製品概要

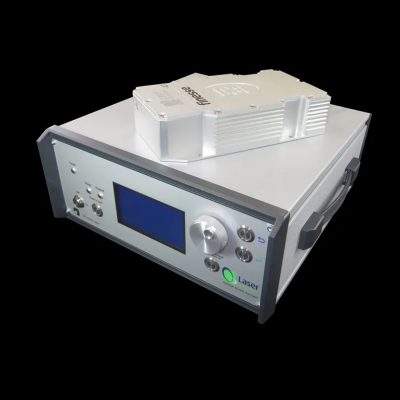

finesseレーザーシステムは英国Novanta (旧Laser Quantum)社製532nmレーザーの中で最も高いレーザー出力を発振するシリーズで、高い出力と優れた性能からノーベル賞受賞者をはじめ世界中の研究者から厚い信頼ある高性能・532nm(Green)・CW・DPSSレーザーシステムです。finesseレーザーシステムは16Wと14Wモデルがあり、ご用途にあわせた出力安定性、ノイズ性能、CEP機能によって3つのシリーズをラインナップしています。

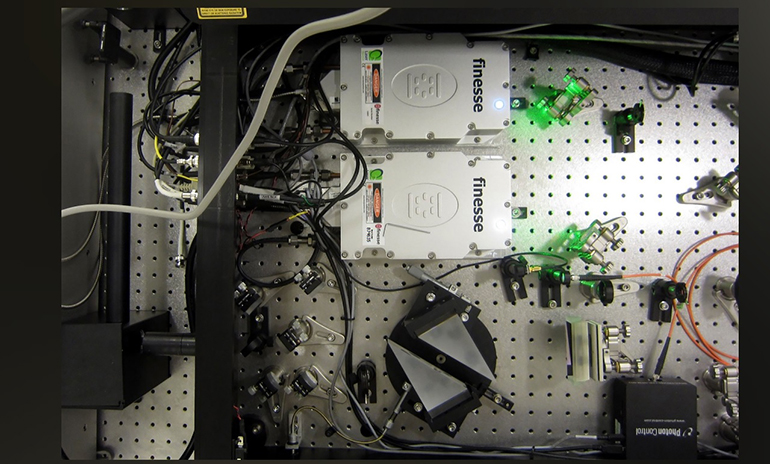

高出力、高安定性でありながらコンパクトなレーザーヘッドサイズの為、PIV(Particle Image Velocimetry/粒子画像流速測定法)Ti:サファイアレーザー励起用光源半導体検査防衛産業、CEP(Carrier Envelope Phase)や周波数コム用途等で世界中でご使用いただいています。

finesseレーザーシステムには用途にあわせた3つのシリーズがあります。

finesseレーザーシステム(スタンダードモデル)
高い出力安定性(<0.1%rms)と優れたコストパフォーマンスモデル

finesse pureレーザーシステム(低ノイズモデル)
高い出力安定性(<0.05%rms)、低ノイズ(<0.02%rms)を兼ね備えた上位モデル

finesse pure-CEPレーザーシステム(低ノイズ、CEP機能装備モデル)
高い出力安定性(<0.05%rms)、低ノイズ(<0.02%rms)、CEP機能をもつ最上位モデル

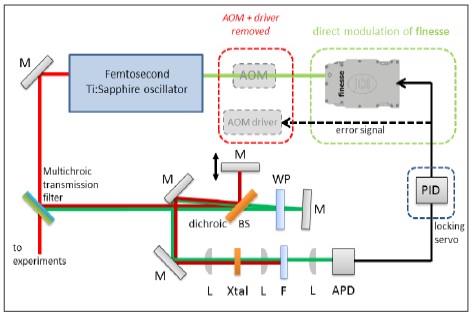

※CEP機能(CEPLoQ™:特許取得)は、f-to-2f干渉計のシグナルを使い直接finesse pure CEPレーザーシステムのレーザー出力に変調をかける機能です。このCEP機能により、通常Ti:サファイアレーザーオシレータに使用するAOMを必要とせず、安定したレーザー出力を発振できます。

finesse finesse pure finesse pure CEP
出力 14W、16W 14W、16W 14W、16W
出力安定性 <0.1%rms <0.05%rms <0.05%rms
ノイズ <0.1%rms <0.02%rms <0.02%rms
CEP機能 なし なし あり

CEP機能

f-to-2f干渉計のシグナルを使い直接finesse pure CEPレーザーシステムのレーザー出力に変調をかける機能で、このCEP機能によりTi:サファイアレーザーオシレータに使用するAOMを必要とせず、安定したレーザー出力を発振できます

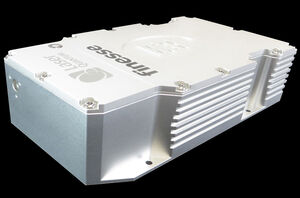

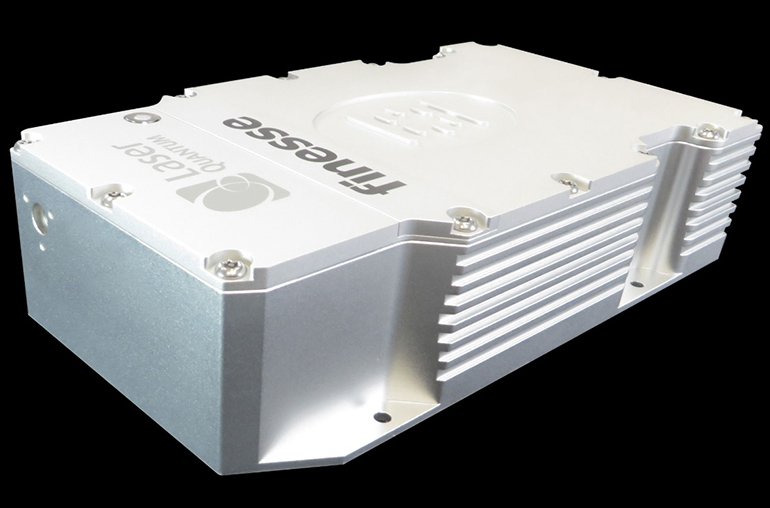

Novanta社はレーザーヘッドに最大1200Gのドロップテストを行っており、finesseレーザーシステムは耐衝撃性・堅牢なレーザーシステムです。

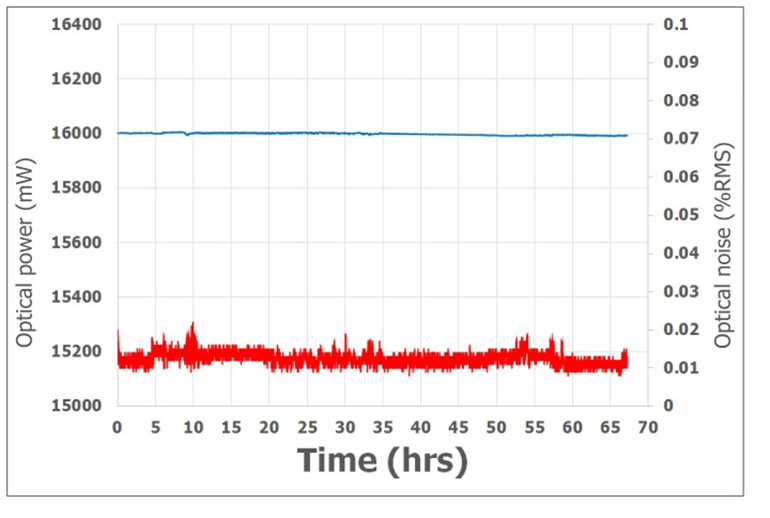

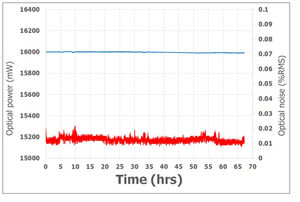

レーザーシステムの性能において出力安定性、ノイズ性能はとても重要な項目です。
Novanta社は他社レーザーシステムと比べてもより長時間での出力安定性の評価時間の条件で性能を規定しています。

axiom532 finesse pure532 A社レーザー B社レーザー C社レーザー
出力 4W-12W 14 W、16 W 5 W – 18 W 5 W – 25 W 2 W – 20 W
出力安定性 <0.1%rms (<10 W)
<0.05% rms(10 W- 12 W)
※100時間以上
<0.05% rms
※100時間以上
<0.25%rms
※24時間以上
±1%
※2時間
±<1% (pk-pk)
※8時間以上
ノイズ <0.03%rms(4-8W)
<0.02%rms(10-12W)
※10Hz~100MHz
<0.02% rms
※10Hz~100MHz
<0.1% rms(Standard)
<0.02% rms(Low noise)
※10Hz~10MHz
<0.04% rms
※10Hz~100MHz
<0.02%rms (10 W- 12 W)
※10Hz~100MHz
Divergence <0.4 mrad <0.4 mrad <0.5 mrad <0.5 mrad <0.5 mrad
ビーム位置安定性 <2μrad/℃ <2μrad/℃ <2μrad/℃ <2μrad/℃ <2μrad/℃
リモート診断・調整機能 あり あり あり なし なし



finesseシリーズの高性能電源は、RS-232ポートを介してPCを用いて制御することが可能で、LabVIEW、DOS、DOSエミューターなどのソフトウエアに対応していますのでお客様のプログラムにも対応可能です。
またレーザーシステムをPCに接続し、インターネット回線を介してエンジニアサーバーにアクセスすることで、Novanta社エンジニアがリモートでの診断/調整メンテナンスを装置や研究室に設置した状態で対応できます。

↓セットアップ、立ち上げ動画↓        ↓付属ソフトウエアで容易にレーザー操作↓

↓リモート診断/調整手順の動画↓

LINEUP

製品ラインナップ

モデル名 平均出力出力安定性光ノイズ
finesse 14W、16W< 0.1%rms< 0.1%rms
finesse pure 14W、16W< 0.05%rms< 0.02%rms
finesse pure-CEP 14W、16W< 0.05%rms< 0.02%rms
