APPLICATION レーザーピーニング

レーザーピーニング(Laser Peenning)とは、高パルスエネルギーのレーザーパルスを金属表面に照射する(叩く)ことで金属の疲労強度の向上、応力腐食割れを防止することが出来る表面工学プロセスの一種です。

金属ビーズ、ガラスまたはセラミック粒子を金属表面に照射する(叩く)ショットピーニングと比べて、レーザーピーニングは金属のより深部まで効果が得られる、様々なサイズや形状に対応が可能なレーザーパルスの照射制御の取り回しやすさ、レーザーパルスの照射精度/再現性が高いというメリットがあります。

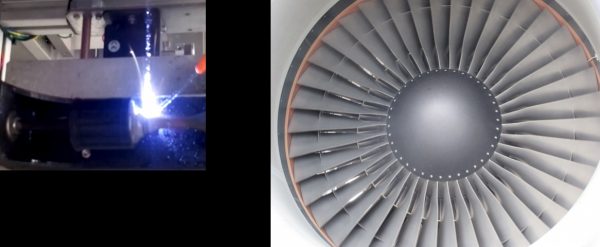

レーザーピーニングは航空機のファンブレードやタービンブレード、化学プラント、原子炉などに使用されています。



英国Litron Lasers社は標準モデルとして最大10J@1064nm、最大5J@532nmを発振するレーザーシステムまでラインナップしており、またお客様のニーズに合わせることが出来るように豊富な繰返し周波数モデルをラインナップしています。

全7件製品があります


最大850mJ 小型 パルスYAGレーザー

TRLiシリーズ

1064nm532nm355nm266nm213nm
最大850mJガウシアン共振器
ラインナップを見る(17)
モデル名 パルスエネルギー繰返し周波数モード@1064nmビーム拡がり角
TRLi G 850-10 850mJ @1064nm
435mJ @532nm
230mJ @355nm
100mJ @266nm
10Hz<2<0.5mrad
TRLi G 650-10 650mJ @1064nm
325mJ @532nm
150mJ @355nm
70mJ @266nm
10Hz<2<0.5mrad
TRLi G 450-10 450mJ @1064nm
220mJ @532nm
130mJ @355nm
60mJ @266nm
10Hz<2<0.5mrad
TRLi G 400-20 400mJ @1064nm
200mJ @532nm
120mJ @355nm
50mJ @266nm
20Hz<2 <0.5mrad
TRLi G 600-20 600mJ @1064nm
300mJ @532nm
100mJ @355nm
60mJ @266nm
20Hz<2<0.5mrad
TRLi G 550-30 550mJ @1064nm
275mJ @532nm
90mJ @355nm
60mJ @266nm
30Hz<2<0.5mrad
TRLi G 350-30 350mJ @1064nm
175mJ @532nm
70mJ @355nm
40mJ @266nm
30Hz<2<0.5mrad
TRLi G 320-50 320mJ @1064nm
160mJ @532nm
60mJ @355nm
30mJ @266nm
50Hz<2<0.5mrad
TRLi ST 850-10 850mJ @1064nm
425mJ @532nm
130mJ @355nm
95mJ @266nm
10Hzマルチモード<0.8mrad
TRLi ST 650-10 650mJ @1064nm
325mJ @532nm
100mJ @355nm
70mJ @266nm
10Hzマルチモード<0.8mrad
TRLi ST 450-10 450mJ @1064nm
225mJ @532nm
80mJ @355nm
55mJ @266nm
10Hzマルチモード<0.8mrad
TRLi ST 400-20 400mJ @1064nm
200mJ @532nm
65mJ @355nm
50mJ @266nm
20Hzマルチモード<0.8mrad
TRLi HR 320-50 320mJ @1064nm
160mJ @532nm
60mJ @355nm
30mJ @266nm
50Hzマルチモード<8mrad
TRLi HR 100-100 100mJ @1064nm
60mJ @532nm
20mJ @355nm
10mJ @266nm
100Hzマルチモード<8mrad
TRLi HR 250-100 250mJ @1064nm
130mJ @532nm
45mJ @355nm
20mJ @266nm
100Hzマルチモード<8mrad
TRLi HR 80-200 80mJ @1064nm
45mJ @532nm
15mJ @355nm
7mJ @266nm
200Hzマルチモード<8mrad
TRLi HR 120-200 120mJ @1064nm
65mJ @532nm
20mJ @355nm
9mJ @266nm
200Hzマルチモード<8mrad


最大1000mJ、高パルス安定性(0.2%rms) LD励起固体レーザーシステム

Plasma シリーズ

1064nm532nm355nm266nm
最大1J繰返し最大200Hz
ラインナップを見る(4)
モデル名 繰返し周波数パルスエネルギーパルス安定性ビーム径
Plasma 450-100 100Hz450mJ@1064nm
225mJ@532nm
100mJ@355nm
45mJ@266nm
0.2%RMS@1064nm
0.3%RMS@532nm
1.0%RMS@355nm
1.5%RMS@266nm
6.5mm
Plasma 400-200 200Hz400mJ@1064nm
200mJ@532nm
90mJ@355nm
35mJ@266nm
0.2%RMS@1064nm
0.3%RMS@532nm
1.0%RMS@355nm
1.5%RMS@266nm
5mm
Plasma 1000-100 100Hz1000mJ@1064nm
500mJ@532nm
200mJ@355nm
90mJ@266nm
0.2%RMS@1064nm
0.3%RMS@532nm
1.0%RMS@355nm
1.5%RMS@266nm
6.5mm
Plasma G 400-100 100Hz400mJ@1064nm
200mJ@532nm
100mJ@355nm
45mJ@266nm
0.2%RMS@1064nm
0.3%RMS@532nm
1.0%RMS@355nm
1.5%RMS@266nm
6.5mm


最大3.5J 高パルスエネルギー パルスYAGレーザー

LPYシリーズ

1064nm532nm355nm266nm213nm
最大3.5Jシングルロッドオシュレーター
ラインナップを見る(56)
モデル名 パルスエネルギー繰返し周波数ビーム拡がり角モード
LPY704-10 420mJ @1064nm
210mJ @532nm
80mJ @355nm
50mJ @266nm
10Hz<0.8mrad <3.5
LPY706-10 650mJ @1064nm
325mJ @532nm
100mJ @355nm
70mJ @266nm
10Hz<0.8mrad <3.5
LPY664-10 850mJ @1064nm
425mJ @532nm
130mJ @355nm
95mJ @266nm
10Hz <0.8mrad <3.5
LPY674-10 1000mJ @1064nm
500mJ @532nm
160mJ @355nm
110mJ @266nm
10Hz <0.8mrad <3.5
LPY764-10 1250mJ @1064nm
675mJ @532nm
200mJ @355nm
120mJ @266nm
10Hz<0.8mrad <3.5
LPY776-10 1750mJ @1064nm
700mJ @532nm
250mJ @355nm
130mJ @266nm
10Hz<0.8mrad <3.5
LPY787-10 2000mJ @1064nm
750mJ @532nm
300mJ @355nm
150mJ @266nm
10Hz<0.8mrad <3.5
LPY704-20 380mJ @1064nm
190mJ @532nm
70mJ @355nm
35mJ @266nm
20Hz<0.8mrad <3.5
LPY706-20 600mJ @1064nm
300mJ @532nm
85mJ @355nm
65mJ @266nm
20Hz<0.8mrad <3.5
LPY664-20 800mJ @1064nm
400mJ @532nm
110mJ @355nm
75mJ @266nm
20Hz<0.8mrad <3.5
LPY674-20 850mJ @1064nm
425mJ @532nm
130mJ @355nm
80mJ @266nm
20Hz<0.8mrad <3.5
LPY764-20 1000mJ @1064nm
500mJ @532nm
140mJ @355nm
90mJ @266nm
20Hz<0.8mrad <3.5
LPY704-30 380mJ @1064nm
190mJ @532nm
50mJ @355nm
45mJ @266nm
30Hz<0.8mrad
LPY706-30 550mJ @1064nm
225mJ @532nm
80mJ @355nm
60mJ @266nm
30Hz<0.8mrad
LPY764-30 900mJ @1064nm
450mJ @532nm
150mJ @355nm
80mJ @266nm
30Hz<0.8mrad
LPY774-30 1200mJ @1064nm
600mJ @532nm
200mJ @355nm
100mJ @266nm
30Hz<0.8mrad
LPY787-30 1500mJ @1064nm
750mJ @532nm
250mJ @355nm
120mJ @266nm
30Hz<0.8mrad
LPY704-50 300mJ @1064nm
150mJ @532nm
40mJ @355nm
20mJ @266nm
50Hz<2.5mrad
LPY742-50 450mJ @1064nm
225mJ @532nm
80mJ @355nm
35mJ @266nm
50Hz<2mrad
LPY604T-10 80mJ @1064nm
40mJ @532nm
20mJ @355nm
15mJ @266nm
10Hz<0.8mrad <1.3
LPY604T-20 70mJ @1064nm
35mJ @532nm
15mJ @355nm
10mJ @266nm
20Hz<0.8mrad <1.3
LPY642T-10 350mJ @1064nm
175mJ @532nm
80mJ @355nm
40mJ @266nm
10Hz<0.8mrad <1.3
LPY642T-20 300mJ @1064nm
150mJ @532nm
70mJ @355nm
30mJ @266nm
20Hz<0.8mrad <1.3
LPY642T-30 250mJ @1064nm
125mJ @532nm
65mJ @355nm
25mJ @266nm
30Hz<0.8mrad <1.3
LPY702-100 100mJ @1064nm
50mJ @532nm
20mJ @355nm
10mJ @266nm
100Hz<5mrad
LPY704-100 230mJ @1064nm
115mJ @532nm
20mJ @355nm
15mJ @266nm
100Hz<5mrad
LPY742-100 400mJ @1064nm
200mJ @532nm
70mJ @355nm
20mJ @266nm
100Hz<5mrad
LPY702-150 90mJ @1064nm
45mJ @532nm
12mJ @355nm
7mJ @266nm
150Hz<5mrad
LPY742-150 280mJ @1064nm
140mJ @532nm
30mJ @355nm
18mJ @266nm
150Hz<5mrad
LPY702-200 70mJ @1064nm
35mJ @532nm
10mJ @355nm
6mJ @266nm
200Hz<5mrad
LPY742-200 200mJ @1064nm
100mJ @532nm
30mJ @355nm
10mJ @266nm
200Hz<5mrad
LPY704G-10 400mJ @1064nm
200mJ @532nm
80mJ @355nm
50mJ @266nm
10Hz<0.5mrad<2
LPY706G-10 650mJ @1064nm
325mJ @532nm
110mJ @355nm
70mJ @266nm
10Hz<0.5mrad<2
LPY707G-10 850mJ @1064nm
435mJ @532nm
150/230mJ @355nm
105mJ @266nm
10Hz<0.5mrad<2
LPY674G-10 1000mJ @1064nm
500mJ @532nm
250mJ @355nm
110mJ @266nm
10Hz<0.5mrad <2
LPY764G-10 1250mJ @1064nm
675mJ @532nm
225mJ @355nm
125mJ @266nm
10Hz<0.5mrad<2
LPY776G-10 1600mJ @1064nm
820mJ @532nm
320/490mJ @355nm
160mJ @266nm
10Hz<0.5mrad<2
LPY787G-10 2000mJ @1064nm
1000mJ @532nm
400mJ @355nm
195mJ @266nm
10Hz<0.5mrad<2
LPY704G-20 380mJ @1064nm
190mJ @532nm
70mJ @355nm
45mJ @266nm
20Hz <0.5mrad<2
LPY706G-20 600mJ @1064nm
300mJ @532nm
90mJ @355nm
65mJ @266nm
20Hz <0.5mrad<2
LPY707G-20 800mJ @1064nm
400mJ @532nm
130mJ @355nm
75mJ @266nm
20Hz <0.5mrad<2
LPY674G-20 850mJ @1064nm
425mJ @532nm
150mJ @355nm
80mJ @266nm
20Hz <0.5mrad <2
LPY764G-20 1000mJ @1064nm
500mJ @532nm
140mJ @355nm
90mJ @266nm
20Hz <0.5mrad<2
LPY776G-20 1400mJ @1064nm
700mJ @532nm
280mJ @355nm
140mJ @266nm
20Hz <0.5mrad<2
LPY787G-20 1800mJ @1064nm
900mJ @532nm
380mJ @355nm
180mJ @266nm
20Hz <0.5mrad<2
LPY704G-30 380mJ @1064nm
190mJ @532nm
50mJ @355nm
45mJ @266nm
30Hz <0.5mrad<2
LPY706G-30 550mJ @1064nm
225mJ @532nm
80mJ @355nm
60mJ @266nm
30Hz <0.5mrad<2
LPY764G-30 900mJ @1064nm
450mJ @532nm
150mJ @355nm
80mJ @266nm
30Hz <0.5mrad <2
LPY774G-30 1200mJ @1064nm
600mJ @532nm
260mJ @355nm
120mJ @266nm
30Hz <0.5mrad< 2
LPY787G-30 1500mJ @1064nm
750mJ @532nm
300mJ @355nm
150mJ @266nm
30Hz <0.5mrad<2
LPY7864-10 2750mJ @1064nm
1400mJ @532nm
600mJ @355nm
250mJ @266nm
10Hz <0.5mrad
LPY7864-20 2250mJ @1064nm
1100mJ @532nm
480mJ @355nm
140mJ @266nm
20Hz <0.5mrad
LPY7864-30 2000mJ @1064nm
1000mJ @532nm
450mJ @355nm
95mJ @266nm
30Hz <0.5mrad
LPY7864-50 1400mJ @1064nm
700mJ @532nm
250mJ @355nm
80mJ @266nm
50Hz <0.5mrad
LPY7875-10 3500mJ @1064nm
1750mJ @532nm
700mJ @355nm
275mJ @266nm
10Hz<0.5mrad
LPY7875-20 2750mJ @1064nm
1350mJ @532nm
600mJ @355nm
170mJ @266nm
20Hz<0.5mrad


10J 超高パルスエネルギー パルスYAGレーザー

LPY 10Jシリーズ

1064nm532nm355nm266nm
最大10Jガウシアン共振器
ラインナップを見る(4)
モデル名 パルスエネルギー繰返し周波数パルス幅ビーム径
LPYG10J-1 10J@1064nm
5J@532nm
2.5J@355nm
0.8J@266nm
1Hz7~11ns@1064nm
7~11ns@532nm
6~10ns@355nm
5~9ns@266nm
25mm
LPYG10J-5 10J@1064nm
5J@532nm
2.5J@355nm
0.8J@266nm
5Hz7~11ns@1064nm
7~11ns@532nm
6~10ns@355nm
5~9ns@266nm
25mm
LPYST10J-1 10J@1064nm
5J@532nm
2.5J@355nm
0.8J@266nm
1Hz20~22ns@1064nm
20~22ns@532nm
19~21ns@355nm
18~20ns@266nm
25mm
LPYST10J-5 10J@1064nm
5J@532nm
2.3J@355nm
0.5J@266nm
5Hz20~22ns@1064nm
20~22ns@532nm
19~21ns@355nm
18~20ns@266nm
25mm


最大80mJ、高パルス安定性(<0.2%rms) 超小型DPSSレーザーシステム

Nano DPSSシリーズ

1064nm532nm355nm266nm213nm
最大80mJ
ラインナップを見る(5)
モデル名 繰返し周波数パルスエネルギーパルス安定性(RMS)
Nano DPSS 80-100 100Hz80mJ @1064nm
40mJ @532nm
25mJ@355nm
10mJ@266nm
0.2%@1064nm
0.3%@532nm
1.0%@355nm
1.5%@266nm
Nano DPSS 70-200 200Hz70mJ @1064nm
30mJ @532nm
20mJ@355nm
8mJ@266nm
0.2%@1064nm
0.3%@532nm
1.0%@355nm
1.5%@266nm
Nano DPSS 60-300 300Hz60mJ @1064nm
25mJ @532nm
15mJ@355nm
6mJ@266nm
0.2%@1064nm
0.3%@532nm
1.0%@355nm
1.5%@266nm
Nano DPSS G 70-100 100Hz70mJ @1064nm
35mJ @532nm
20mJ@355nm
8mJ@266nm
0.4%@1064nm
0.5%@532nm
0.6%@355nm
Nano DPSS G 60-200 200Hz60mJ @1064nm
25mJ @532nm
10mJ@355nm
6mJ@266nm
0.4%@1064nm
0.5%@532nm
0.6%@355nm


最大280mJ、高パルス安定性(<0.2%rms) 超小型DPSSレーザーシステム

TRLi DPSSシリーズ

1064nm532nm355nm266nm
最大280mJ最大300Hz
ラインナップを見る(5)
モデル名 パルスエネルギーパルス安定性(RMS)
TRLi DPSS 170-100 170mJ @1064nm
85mJ @532nm
45mJ@355nm
15mJ@266nm
0.2@1064nm
0.3@532nm
0.8@355nm
1.5@266nm
TRLi DPSS 280-100 280mJ @1064nm
140mJ @532nm
65mJ@355nm
21mJ@266nm
0.2@1064nm
0.3@532nm
0.8@355nm
1.5@266nm
TRLi DPSS 130-200 130mJ @1064nm
65mJ @532nm
25mJ@355nm
10mJ@266nm
0.2@1064nm
0.3@532nm
0.8@355nm
1.5@266nm
TRLi DPSS 100-300 100mJ @1064nm
50mJ @532nm
23mJ@355nm
5mJ@266nm
0.2@1064nm
0.3@532nm
0.8@355nm
1.5@266nm
TRLi DPSS G 130-200 130mJ @1064nm
65mJ @532nm
25mJ@355nm
10mJ@266nm
0.2@1064nm
0.3@532nm
0.8@355nm
1.5@266nm


高パルスエネルギー 最大75mJ、200Hz LD励起固体レーザー

Plasma PIV

532nm
最大75mJ
