スクライブ

レーザースクライビングとは、レーザー光を用いて非接触なスクライビングを行う加工方法です。

一般的にガラス加工に用いられるのは接触型のスクライブ法で、ガラス表面にスクライビングホイールでけがき線を形成し、それに沿って曲げて力を加えることでガラスが分断されます。しかし、工具を直接ガラス表面に押し付ける機械的なスクライブ法であるため、パーティクルの発生が見受けられるのが難点です。

そこでレーザー光を用いると、加熱により非接触でスクライブを行うことができ、滑らかな分断面となるので、パーティクルの発生を抑えることができます。

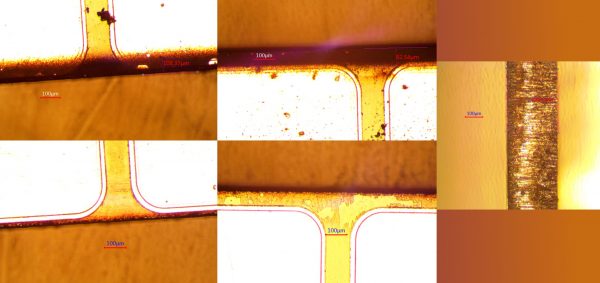

(ナノ秒レーザーDX355-28を使用したシリコンへのスクライブ加工)
⇒レーザー情報詳細はこちら



◎レーザー分断の利点

  • 機械での分断よりも分断表面にキズや欠けなどがない。
  • レーザー分断後に分断表面の処理や洗浄などが不要。

材質・厚み・加工サイズによって様々なレーザーが用いられますので、レーザースクライブをお考えの方はレイチャーシステムズまでお気軽にお問い合わせください。

レーザースクライブ用途には、Photonics Industries社製が多く使用されております。

1064nm(IR)、532nm(Green)、355nm(UV)、266nm(DUV)、出力/繰返し周波数などから最適なレーザーシステムをご提案致します。



レーザー詳細仕様のご説明、お客様のご用途/ニーズにあわせてレーザーシステムや加工装置のご提案を致しますので、お電話(03-3351-0717)もしくはお問合せフォームよりお気軽にお問合せください。

条件に一致する製品は9件あります

最大100W 産業用ピコ秒レーザー

RXシリーズ

1064nm532nm355nm
最大100W
ラインナップを見る(15)
モデル名 波長出力パルス幅
RX-1064-10 1064nm10W@2MHz< 10ps
RX-1064-30 1064nm30W@2MHz< 10ps
RX-1064-60 1064nm60W@1MHz< 10ps
RX-1064-80 1064nm80W@2MHz< 10ps
RX-1064-100 1064nm100W@2MHz< 10ps
RX-532-5 532nm5W@150kHz~7ps
RX-532-20 532nm20W@500kHz~7ps
RX-532-40 532nm[email protected] kHz
[email protected] kHz
[email protected] kHz
~7ps
RX-532-50 532nm48W@200kHz
48W@400kHz
48W@1MHz
~7ps
RX-532-70 532nm70W@400kHz
70W@600kHz
70W@1MHz
~7ps
RX-355-3 355nm3W@300kHz~7ps
RX-355-12 355nm12W@200kHz~7ps
RX-355-20 355nm20W@200kHz
20W@400kHz
20W@1MHz
~7ps
RX-355-28 355nm28W@200kHz
28W@400kHz
28W@1MHz
~7ps
RX-355-45 355nm45W@400kHz
45W@600kHz
45W@1MHz
~7ps

ナノ秒完全空冷小型レーザー

DX-ACシリーズ

532nm355nm
最大14W完全空冷
ラインナップを見る(7)
モデル名 波長平均出力パルスエネルギー繰返し周波数
DX-532-2 532nm2W@50kHz
2W@100kHz
~40μJ1~300kHz(オプションにて500kHz)
DX-532-10 532nm10W@50kHz
10W@100kHz
~200μJ1~300kHz(オプションにて500kHz)
DX-532-15 532nm15W@50kHz
15W@100kHz
~300μJ1~300kHz(オプションにて500kHz)
DX-355-1 355nm[email protected]
[email protected]
~20μJ1~200kHz(オプションにて300kHz)
DX-355-5 355nm5W@50kHz
[email protected]
~100μJ1~200kHz(オプションにて300kHz)
DX-355-10 355nm10W@50kHz
8W@100kHz
~200μJ1~200kHz(オプションにて300kHz)
DX-355-8 355nm8W@50kHz
7W@100kHz
~150μJ1~200kHz(オプションにて300kHz)

ナノ秒高出力レーザー

DXシリーズ

532nm355nm
最大100W
ラインナップを見る(14)
モデル名 波長平均出力パルスエネルギー繰返し周波数
DX-532-30 532nm[email protected]
[email protected]
[email protected]
[email protected]
[email protected]
~0.5mJ Single Shot to 500 kHz (Option to 1MHz)
DX-532-48 532nm48W@100kHz
48W@200kHz
48W@300kHz
48W@400kHz
48W@500kHz
~0.6mJSingle Shot to 500 kHz (Option to 1MHz)
DX-532-65 532nm65W@100kHz
65W@200kHz
63W@300kHz
60W@400kHz
57W@500kHz
~0.7mJSingle Shot to 500 kHz (Option to 1MHz)
DX-532-80 532nm80W@100kHz
75W@200kHz
65W@300kHz
60W@400kHz
55W@500kHz
~0.8mJ Single Shot to 500 kHz (Option to 1MHz)
DX-532-100 532nm100W@100kHz
95W@200kHz
85W@300kHz
80W@400kHz
75W@500kHz
~1mJ Single Shot to 500 kHz (Option to 1MHz)
DX-355-15 355nm[email protected]
[email protected]
[email protected]
~0.3mJSingle Shot to 300 kHz (Option to 500kHz)
DX-355-20 355nm[email protected]
[email protected]
[email protected]
~0.4mJSingle Shot to 300 kHz (Option to 500kHz)
DX-355-28 355nm[email protected]
[email protected]
[email protected]
~0.6mJSingle Shot to 300 kHz (Option to 500kHz)
DX-355-40 355nm40W@60kHz
40W@100kHz
22W@200kHz
~1mJSingle Shot to 300 kHz (Option to 500kHz)
DX-355-50 355nm50W@70kHz
50W@100kHz
30W@200kHz
~1mJSingle Shot to 300 kHz (Option to 500kHz)
DX-532-LP 532nm35W@40kHz
25W@200kHz
Single Shot to 200 kHz
DX-532-HLP 532nm48W@40kHz
40W@200kHz
Single Shot to 250 kHz
DX-355-LP 355nm16W@40kHz
4W@200kHz
Single Shot to 200 kHz
DX-355-HLP 355nm28W@40kHz
7W@200kHz
Single Shot to 250 kHz

マルチモード高パルスエネルギーレーザー

DM/DMXシリーズ

532nm527nm351nm
最大[email protected]最大200W
ラインナップを見る(12)
モデル名 波長パルスエネルギー繰返し周波数
DMX60-532 532nm [email protected] 1 to 30kHz
DMX100-532 532nm[email protected]1 to 30kHz
DMX150-532 532nm[email protected]1 to 50kHz
DMX200-532 532nm[email protected]1 to 50kHz
DMX20-527 527nm[email protected]Single Shot to 10kHz
DMX30-527 527nm[email protected]Single Shot to 10kHz
DMX40-527 527nm[email protected]Single Shot to 10kHz
DMX50-527 527nm[email protected]Single Shot to 10kHz
DMX60-527 527nm[email protected]Single Shot to 10kHz
DMX100-527 527nm100mJ@1kHzSingle Shot to 10kHz
DM-351-20 351nm20mJ@1kHzSingle Shot to 10kHz
DM-351-40 351nmnot standardnot standard

マルチモード高パルスエネルギーレーザー デュアルヘッドタイプ

DMX Dual Headシリーズ

532nm527nm
最大[email protected]最大400W
ラインナップを見る(10)
モデル名 波長パルスエネルギー繰り返し周波数
DMX20-527-DH 527nm20mJ@1kHz(各ヘッド)single shot to 10kHz
DMX30-527-DH 527nm30mJ@1kHz(各ヘッド)single shot to 10kHz
DMX40-527-DH 527nm40mJ@1kHz(各ヘッド)single shot to 10kHz
DMX50-527-DH 527nm50mJ@1kHz(各ヘッド)single shot to 10kHz
DMX60-527-DH 527nm60mJ@1kHz(各ヘッド)single shot to 10kHz
DMX100-527-DH 527nm100mJ@1kHz(各ヘッド)0.5kHz to 10kHz
DMX60-532-DH 532nm6mJ@10kHz(各ヘッド)1 to 30kHz
DMX100-532-DH 532nm10mJ@10kHz(各ヘッド)1 to 30kHz
DMX150-532-DH 532nm15mJ@10kHz(各ヘッド)1 to 50kHz
DMX200-532-DH 532nm20mJ@10kHz(各ヘッド)1 to 50kHz
