デスクトップ型

高速UVレーザーマーカー

355nm
カスタマイズ性に優れたUVレーザーマーカーシステム
印字はもちろん、微細加工にも対応可能

当社の魅力
・他社よりも広範囲に印字可能!ハイスピードマーキング
・印字エリア:最大 500mm × 500mm
・出力レンジ多数ラインナップ: 1W~50W
・スポットサイズ:最小 Φ7μm
・印字スピード:600文字/秒
・ユーザーライクなソフトウェア
・非熱加工、非接触印刷
・2次元バーコード等の印字可能
・優れたメンテナンス、カスタマイズ性

DESCRIPTION

製品概要

LD励起個体レーザーを搭載した高速UVレーザーマーキングシステムです。UV光を使うことで微細でシャープなマーキングが可能です。UVレーザーマーキングはコールドマーキングとも呼ばれていて、被加工物に熱を与えにくく(ダメージレス)、高発色で耐久性が高いという特徴もあります。
また、このレーザーシステムは紫外線アブレーションや多くの材料に彫刻することが可能で、かつ、サファイアガラス/樹脂/金属などへのスクライブ/穴あけ加工、 ITO等の薄膜除去などの微細加工にもお使いいただけます。また金属への耐腐食性の高い印字を行うことが可能です。

高いカスタマイズ性

SAMURAIシステムの大きな特徴は高いカスタマイズ性です。
導入後にお客様がレーザーシステムの載せ替えやFΘレンズ等の光学レンズ(集光スポット径や印字エリア)の変更を行うことが出来ます。その為、初めは印字用として低出力レーザーを搭載、その後加工用や高出力レーザーへの載せ替えなどが可能です。
レーザーシステムは355nm(UV)波長モデルは最大50Wモデルまでラインナップ、また532nm等他の波長レーザーにも対応可能です。
主なナノ秒レーザーシステムラインナップはコチラ
主なピコ秒レーザーシステムラインナップはコチラ

また、特に以下のようなご用途をお考えのお客様へ、高出力レーザーまで扱うレーザー専門商社である弊社だからこそできるご提案がございます。

・高速マーキング
従来のレーザーマーカーでは達成し得なかった速度でも高出力、高パルスエネルギーレーザーを使うことで高繰り返し発振することができ、さらにマーキング速度を向上させられる可能性がございます。

・接着剤の剥離や3Dプリンターなど
SAMURAIシステムはユーザー様でスポット径、フォーカス位置などの調整が可能です。スポット径を絞ることもできますし、大きくすることもできます(最大φ200µm程度)。
スポット径を大きくしても、高出力レーザーであれば、必要なエネルギーを確保することができます。
例えば接着剤の剥離や3Dプリンター等、スポット径を大きくできることで有利な加工結果を得られるアプリケーションもございます。

・多種多様な材料加工
SAMURAIシステムは高出力、高パルスエネルギーレーザーの搭載を可能にするとともに、ユーザー様によりあらゆる調整が可能です。レーザー発振器の交換も簡単に行えます。
研究や実験用途で様々な材料を扱われる方、あるいは様々な加工をテストされる方にとって、このフレキシブルなSAMURAIシステムは最適なパートナーとなります。

印字/加工内容、設置環境などにあわせて最適なレーザー選定やサイズの変更等ご提案致しますのでお気軽にお問合せください。

ラボ用、小ロット生産用としてご利用いただける「デスクトップ型 」 と、
生産設備等への組込みが可能なスリムな 「リニア型」等を標準ラインナップしています。
どちらのタイプもUVレーザーシステム、ガルバノスキャナー、光学レンズ類、操作ソフトウエア、PCで構成されているため導入したその日からお使い頂けます。

UVレーザーマーカーとしての仕様(スポット径、印字エリア、印字スピード等)は使用するFΘレンズや光学系で決まり、使用するFΘレンズや光学系が同じであればどのメーカーのUVレーザーマーカーを用いても同程度の値を得られます。
重要なことはFΘレンズや光学系をお客様のご用途にあわせて調整/変更が可能かどうかです。
SAMURAIシステムはこれらの箇所を調整・交換可能な設計にし、ご注文時はもちろん納品後でもお客様で調整・交換が可能です。その為、お使い頂くなかで印字⇒加工への運用変更などがある場合でもレーザーシステムを高出力モデルに載せ替え、またFΘレンズ等を交換してスポット径/照射エリアのカスタマイズが出来ます。また不具合時には該当箇所のみの交換になるというメリットもあります。
もちろん全ての箇所は固定しますので、「導入後は何も変更しない」というお客様も安心してお使い頂けます。

SAMURAI A社 B社
出力バリエーション 1W~50W 最大2.5W 最大5W
スポット径 最小7μm 最小10μm 最小6μm
印字エリア 最大500mm x 500mm 最大125mm x 125mm 最大500mm x 500mm
システム構成
(レーザーシステム、ガルバノスキャナー、光学系)
分離式 一体型 一体型
カスタマイズ性 ・レーザーシステム載せ替え可能
・ガルバノスキャナー交換可能
・FΘレンズ交換可能
・エキスパンダーレンズ調整/交換可能
交換可能箇所なし FΘレンズのみ交換可能

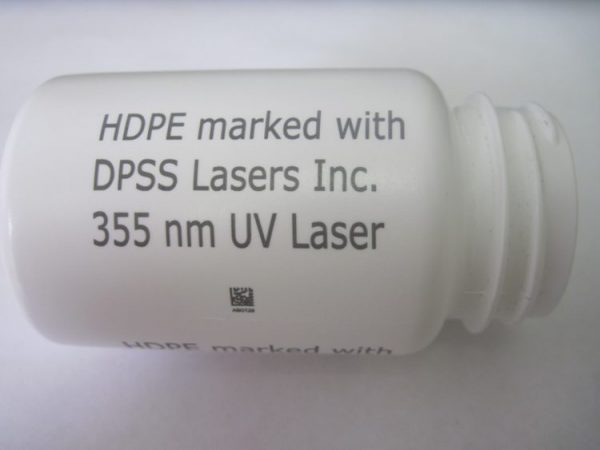

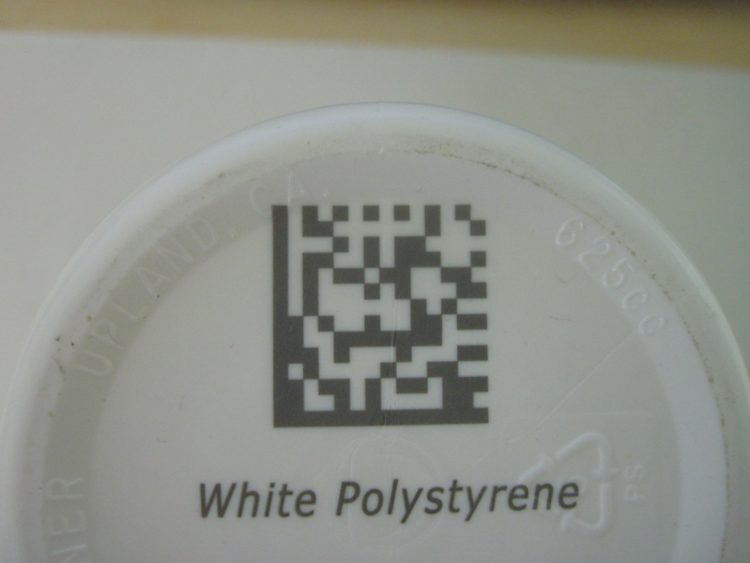

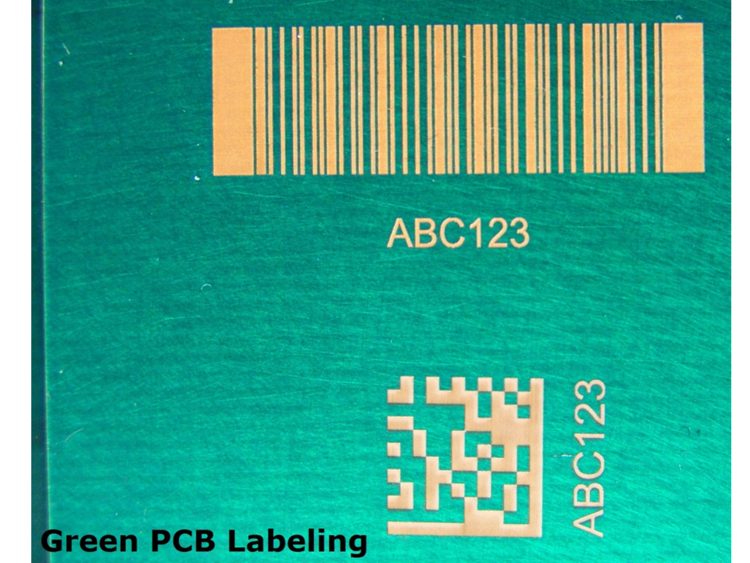

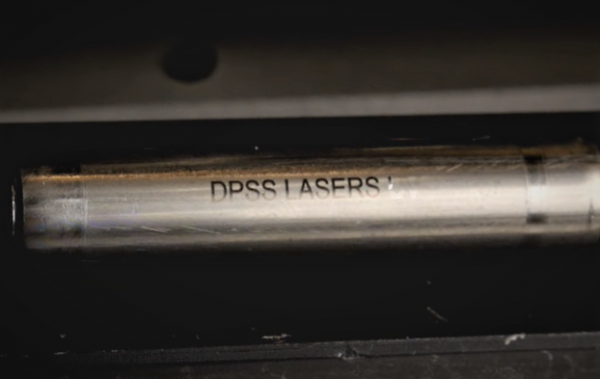

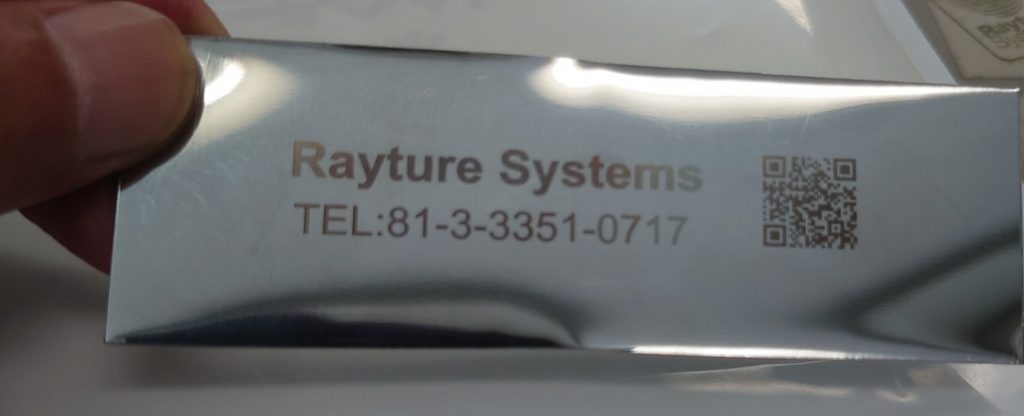

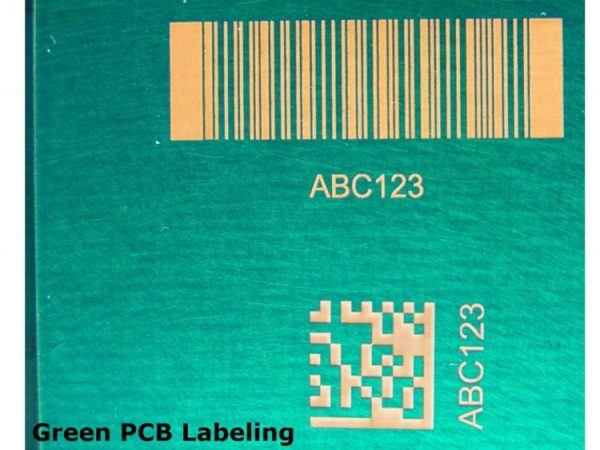

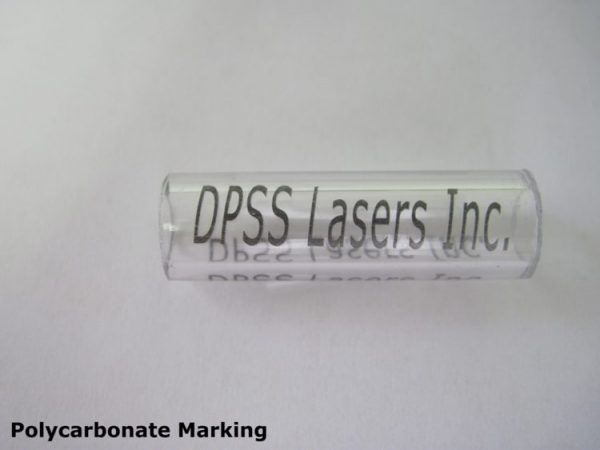

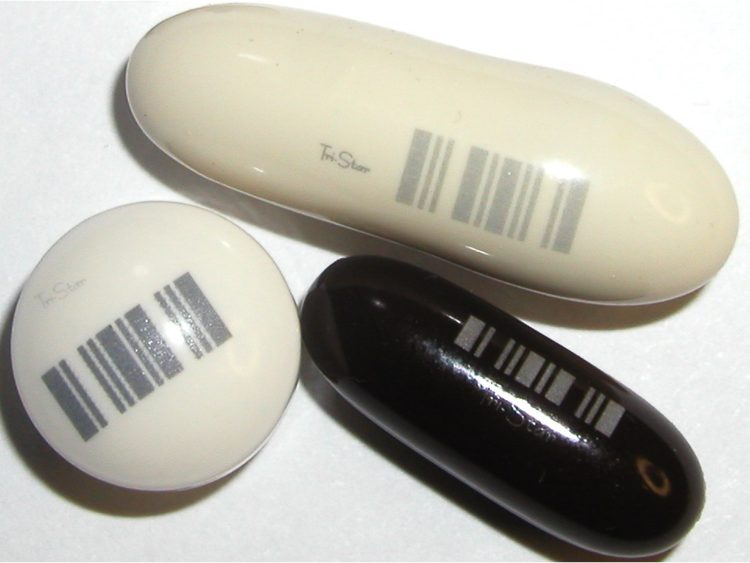

マーキング例

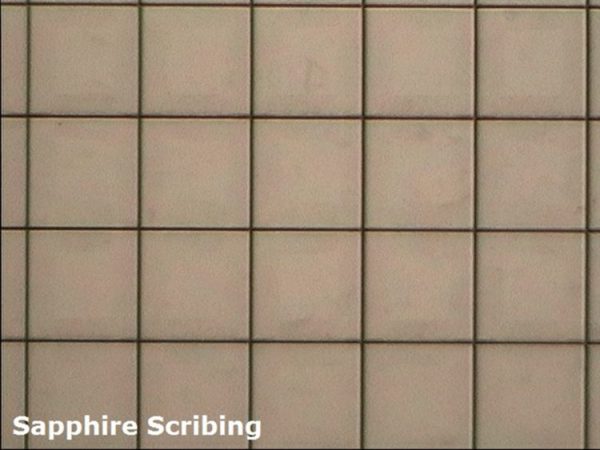

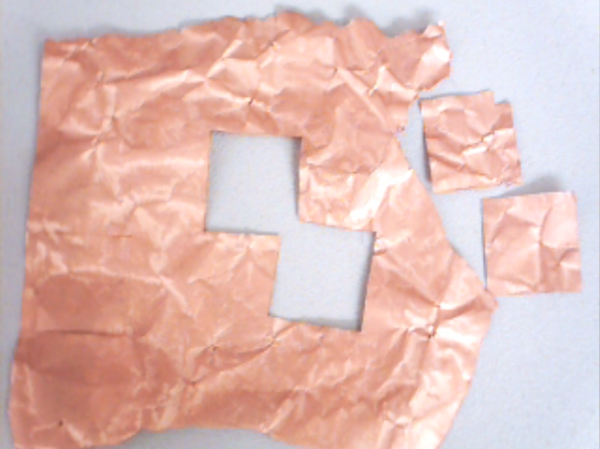

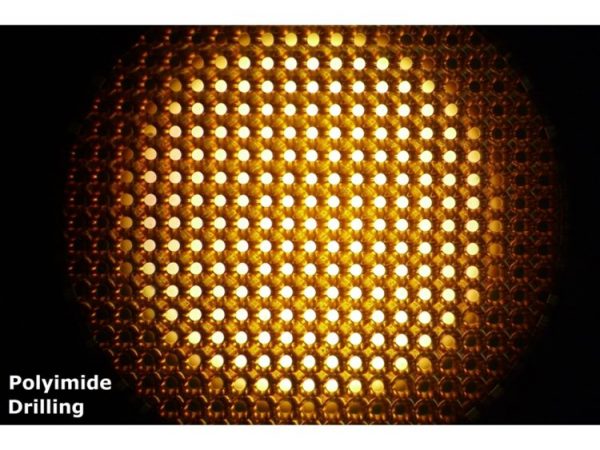

加工例

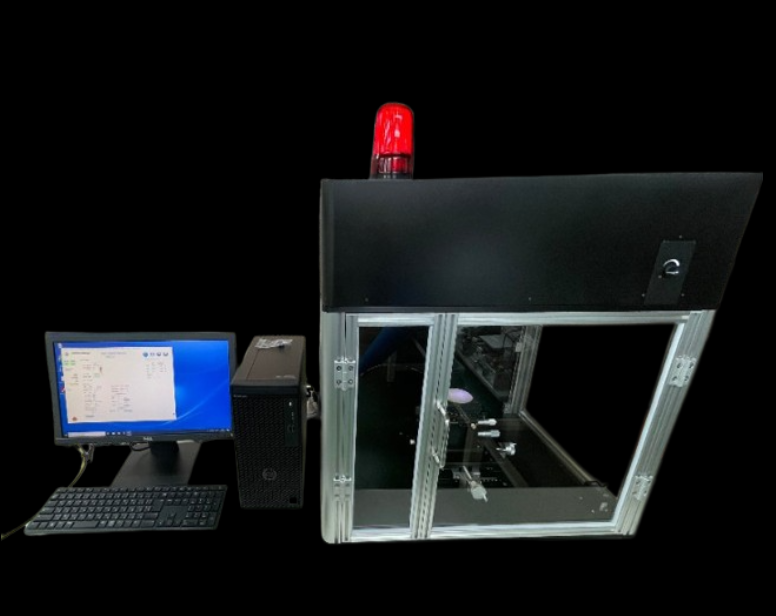

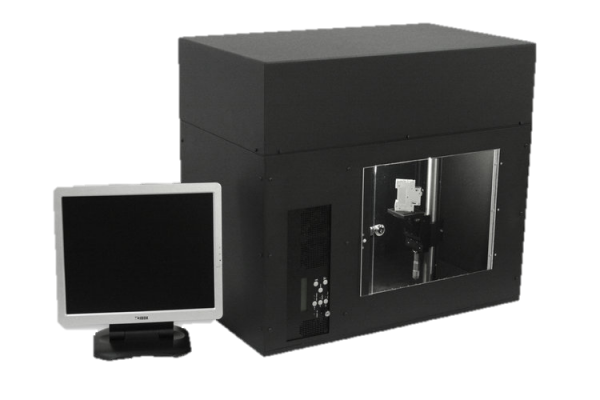

デスクトップ型 SAMURAI
ワーク設置エリアと露光防止窓をもつデスクトップ型になっているためラボ用、小ロット生産用として最適なシステムです。

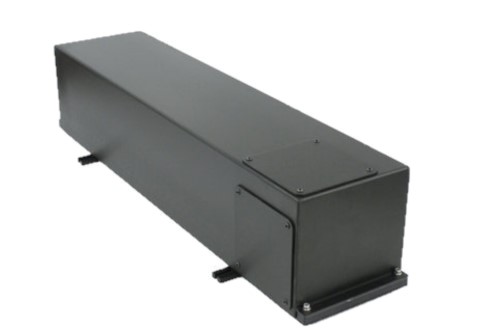

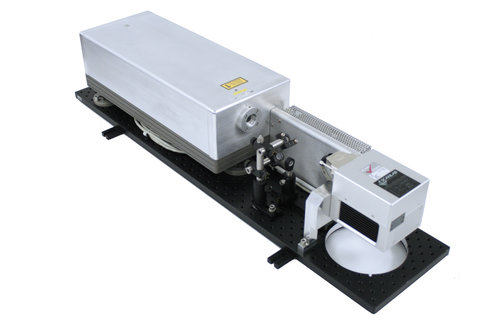

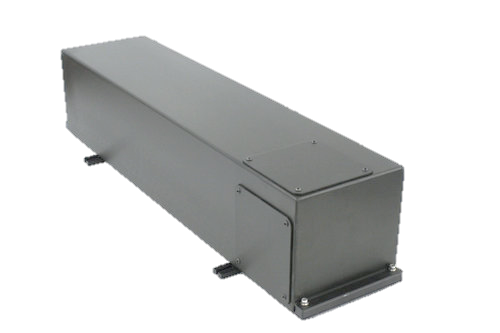

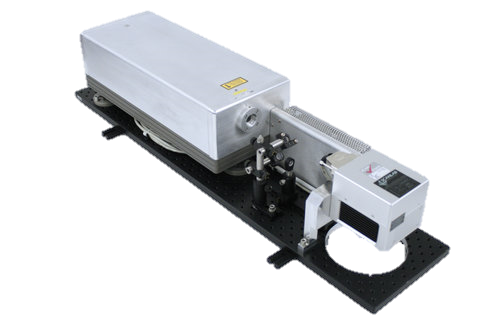

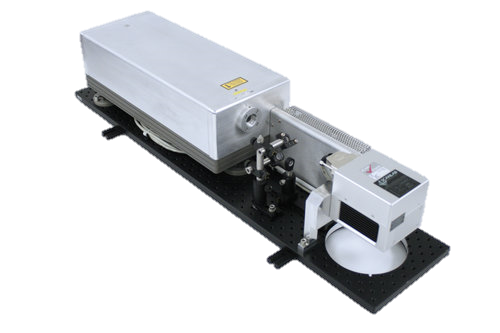

装置組込型 リニア型 SAMURAI

装置への組込みが可能なリニア型 SAMURAIは、ベース板の形状変更やレーザー光照射方向変更(上下方向、左右方向)も可能です。限られた設置条件に柔軟に対応できるとともに、レーザーやその他コンポーネントの組合せも自由に行えるので、お客様のアプリケーションにおいて最適なシステムをご提案することができます。

※デスクトップ型、リニア型どちらもレーザーシステム、ガルバノスキャナー、光学系、操作ソフトウエア、PCが含まれています。またどちらのタイプも搭載レーザー、スポット径、印字エリア等のハード部分のカスタマイズも可能です。

インターフェース
レーザー及びガルバノスキャナのパラメータ及び操作の一括制御が可能でレーザーマーキングに特化したユーザーライクなソフトウェアです。文字印字はもちろん、2次元コードの作成も可能で、CADデータや写真などの取り込み・印字も問題ありません。

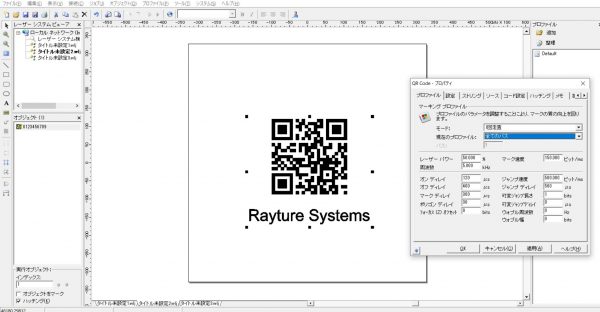

インターフェース画面

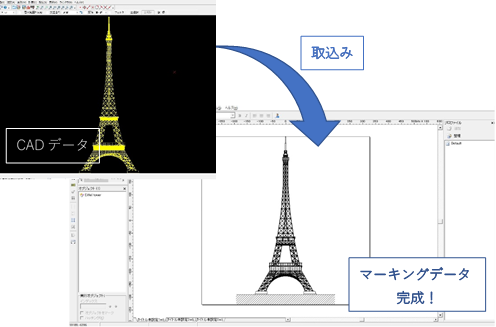

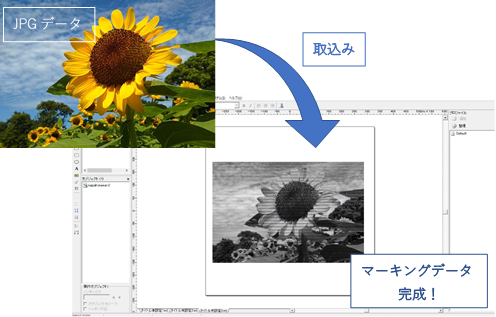

【CADデータの取込み例】                 【写真の取込み例】

この他、バーコード・シリアルナンバー・会社のロゴなども簡単に製品への印刷が可能です。

【取込み可能なファイル形式】
CAD : DXF / DWG / PLT    画像 : BMP / JPG / GIF / WMF   描画 : CDR / AI / PCX    等



マーキング動画
【PPフィルムへのJANコード印字】      【SUSへのナンバー印字】



SPEC

スペック

モデル名 SAMURAI
波長 355nm
出力 1 ~ 50 W
マーキングエリアサイズ 最大 500mm × 500mm
マーキングスピード 2000 mm/秒 600文字/秒
スポットサイズ < Φ30 µm (最小 Φ7 μm)
マーキング内容 フォント・バーコード・2次元コード・ロゴ・イメージ
インポート可能なファイル形式 .WMF  .DXF   .DWG   .AI   .JPG   .GIF   .BMP
電源 100 VAC/50-60Hz
