ナノ秒高出力レーザー
532nm355nm- 高パルスエネルギー1mJ@355nm
- 最大80W＠532nm
- ガラス、アルミナ、セラミックス等樹脂への加工が可能
- 10ns~200nsまでのパルス幅ラインナップ
製品概要
DXシリーズ概要
DXレーザーは、高出力レーザーながら、レーザーヘッドとレーザー電源を一体型にしたオールインワン設計を実現し、同クラスの出力を発振するナノ秒レーザーの中で最小クラスのサイズとなっています。レーザーシステム構成がシンプルになり、設置面積が小さいため装置への組込みにも最適です。
高ビーム品質（M2<1.2）、ビーム位置安定性はもちろん、DXレーザーシステムはパルス-to-パルス安定性が高いことが特徴のため、印字/切断/スクライビングなどのレーザー微細加工に最適なレーザーシステムです。また多機能な制御ソフトウエアにより、リアルタイム外部TTL制御やアナログ制御が可能です。
| 加工方法 | 穴あけ、切断、スクライビング、マーキング など |
| 加工材質 | ガラス、ステンレス、テフロン、アクリル樹脂、カプトン、鋼、アルミナセラミックス、セラミック、マグネシウム、銅 など |
DXシリーズラインナップ

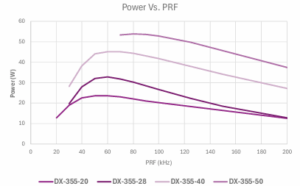

| モデル名 | DX-355-20 | DX-355-28 | DX-355-40 | DX-355-50 | |
|---|---|---|---|---|---|
| 波長 | 355nm | ||||
| 平均出力 | 20W@50kHz | 28W@50kHz | 40W@50kHz | 50W@100kHz | |
| パルスエネルギー | ~0.4mJ | ~0.56mJ | ~0.8mJ | ~1mJ | |
| ビーム拡がり角 | <1.5 mrad | ||||
| パルス幅(nominal) | ～12 @50kHz | ||||

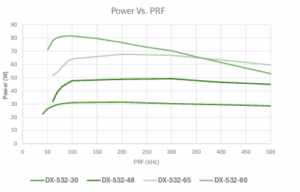

| モデル名 | DX-532-30 | DX-532-48 | DX-532-65 | DX-532-80 | |
|---|---|---|---|---|---|
| 波長 | 532nm | ||||
| 平均出力 | 30W@100kHz | 48W@100kHz | 65W@100kHz | 80W@100kHz | |
| パルスエネルギー | ~0.5mJ | ~0.6mJ | ~0.7mJ | ~0.8mJ | |
| ビーム拡がり角 | ～2.5mrad | ||||
| パルス幅(nominal) | ~10ns @ 50kHz | ~14ns @ 100kHz | ~20ns @ 100kHz | ||

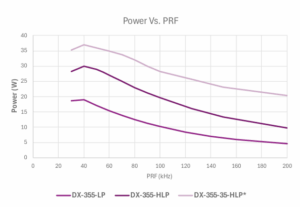

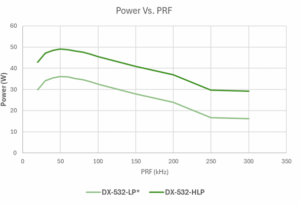

| モデル名 | DX-355-LP | DX-355-HLP | DX-355-35-HLP | DX-532-LP | DX-532-HLP | |
|---|---|---|---|---|---|---|
| 波長 | 355nm | 532nm | ||||
| 平均出力 | 16W@40kHz 4W@200kHz |
28W@40kHz 7W@200kHz |
35W@40kHz 12W@200kHz |
35W@40kHz 25W@200kHz |
48W@40kHz 40W@200kHz |
|
| ビーム拡がり角 | ~1.7 mrad | ~2 mrad | ~3 mrad | |||
| パルス幅(nominal) | ~95ns@40kHz ~250ns@200kHz |
~70ns@40kHz ~220ns@200kHz |
~60ns@40kHz ~185ns@200kHz |
~85ns@40kHz ~340ns@200kHz |
~65ns@40kHz ~250ns@200kHz |
|
DXシリーズには、より小型の完全空冷タイプもあります。
・完全空冷コンパクトDXモデル
最大15W＠532nm
最大10W＠355nm
主要スペック比較表（2023年11月現在）
| DX シリーズ | A社 | B社 | C社 | |
| 平均出力 | >80W (Green) >50W (UV) |
>40W (Green) >20W (UV) |
＜40W(Green) ＜45W (UV) |
>85W (Green) >20W (UV) |
| パルスエネルギー | ＜1mJ (1000μJ) | ＜800μJ (Green)＜500μJ (UV) | ＜1000μJ(Green) ＜500μJ (UV) |
＜800μJ (Green) ＜367μJ (UV) |
| パルス幅 | ＜20ns | ＜16ns(Green) ＜15ns (UV) |
＜25ns | ＜30ns |
| 繰返し周波数 | ＜1000kHz (Green) ＜500kHz (UV) |
＜300kHz | ＜700kHz (Green) ＜500kHz (UV) |
＜300kHz |
| 長時間安定性(rms) | ＜2%rms | ＜3%rms | ＜2%rms | ＜2%rms |
| M2 | ＜1.1 (Low power) ＜1.2 (High power) |
＜1.2 | ＜1.2 | ＜1.3 (Green) ＜1.2 (UV) |
| Pointing Stability | ＜25μrad | ＜20μrad | ＜25μrad | ＜25μrad |
| レーザーヘッド 寸法 |
457.2×190.5×95.3 （Low power） 508××215.9×95.3 （Standard） |
229×203×95 350×203×95 |
635×153×115（Standard） 711××229×127 （High power） |
586.2×192×166.4 |
| 電源ユニット | 不要 | 482×432×178 | 498×482×88 | 377.8×192.1×82.6 |
Photonics Industries International Inc.（フォトニクス・インダストリーズ・インターナショナル社）は、イントラキャビティ高調波固体レーザーの先駆者として、高出力・高調波のレーザーシステムとアプリケーションの開発に取り組むメーカーです。
アメリカ・ニューヨーク州のボヘミヤに1993年に創設され、以来20以上の特許を取得。米国最大のフォトニクス関連カンファレンス「CLEO」で最優秀新製品賞を受賞するなど、輝かしい実績を持つ会社でもあります。お客様の幅広いニーズに応えることができ、異なるさまざまな分野の用途に使用することができるレーザーシステムを製造・設計し、提供しています。
弊社レイチャーシステムズ㈱は、20年以上に渡りフォトニクス・インダストリーズ・インターナショナル社の日本代理店を任されています。
また、弊社代表はメンテナンス専門の子会社であるPIKK（フォトニクス・インダストリーズ・インターナショナル株式会社）の代表も兼任しております。PIKK内にはクリーンブースを設け、トレーニングを受けた専任の日本人エンジニアが常駐しています。レーザーシステムのトラブル時にはお客様先に訪問しての作業、またレーザーシステムをお預かりした場合でも日本国内での修理サポートが可能なため、ダウンタイムの短縮にも繋がります。
ぜひお気軽にお問合せください。
