【セラミックス加工×レーザー】アルミナやジルコニアを高精度・高品質に加工する方法

セラミックスは優れた耐熱性や硬度を持つ半面、脆性を伴うため従来の機械加工では破損リスクや時間コストが大きな課題でした。

国内外の生産現場では、当社で取り扱う多彩なレーザー発振器を活用してアルミナやジルコニアなどのセラミックスへの高品質な穴あけ・切断・微細加工が実現されています。

本ページでは、セラミックスレーザー加工の優位性、適したレーザー発振器の選定ポイント、そして当社独自のサポート体制についてご紹介します。

セラミックス加工におけるレーザーの優位性

非接触加工による破損リスク低減

工具との接触がないため、硬度が高く脆いセラミックスでも破損リスクを最小化し、高精度な加工が可能です。

熱影響のコントロール

最適な波長やパルス幅を選択することで、加工部位以外への熱影響を抑え、クラックや変形を防ぎます。

高硬度材料でも微細・高速加工

従来の切削や研削加工では時間がかかったり、加工が難しい形状でも、レーザーなら微細な穴あけや複雑形状の切断がスピーディーに行えます。

推奨レーザーと特長

ピコ秒レーザー(波長1064nm、532nm、355nm)

超短パルスと高ピークパワーにより、熱影響領域(HAZ)を最小限に抑えた切断・穴あけが可能となり、材料の熱変形やバリを抑え、後処理が軽減されます。
また、セラミックスのような硬度・脆性のある材料であっても、高精度かつ高速で加工できます。

ナノ秒UVレーザー(波長355nm)

短波長による高い吸収率により、熱影響を最小限に抑えた微細加工を実現。
特にアルミナセラミックスの極小穴あけや薄膜加工に適しています。

ナノ秒グリーンレーザー(波長532nm)

中程度の波長で多くのセラミックスに対して安定した加工が可能です。
切断時のエッジ品質と加工スピードのバランスが良いのが特長です。

詳しい仕様・スペックについては、下記製品ページをご覧ください。

ピコ秒レーザー製品ページへ
UVレーザー製品ページへ
グリーンレーザー製品ページへ

アルミナセラミックス加工におすすめのレーザー

米国Photonics Industries 社は、イントラキャビティ高調波固体レーザーの先駆者として、高出力・高調波のレーザーシステムとアプリケーションの開発に取り組むメーカーです。アルミナセラミックス加工用途で多数の導入実績を誇る「ピコ秒レーザーRXシリーズ」「ナノ秒レーザーDXシリーズ」をラインナップしています。

RXシリーズ

RXシリーズ

レーザーヘッドとレーザー電源を一体型にしたオールインワン構造により、同クラスのピコ秒レーザの中では最小・最軽量を誇り、様々な加工機・生産ラインでの導入実績があります。

高いパルスエネルギーを発振することが可能で、ビームを分割して複数のワークステーションに同時に供給することができるため、最高の生産性とコストパフォーマンスを実現します。24時間/365日運転に使用可能な安定性を持ち、様々な微細加工(マイクロマシニング)生産ラインで使用される装置組み込み用レーザーに最適です。

ラインナップも多く各波長空冷タイプのRX-ACシリーズもご用意があります。


DXシリーズ

DXシリーズ

高出力レーザーながら、レーザーヘッドとレーザー電源を一体型にしたオールインワン設計を実現し、同クラスの出力を発振するナノ秒レーザーの中で最小クラスのサイズとなっています。

レーザーシステム構成がシンプルになり、設置面積が小さいため装置への組込みにも最適です。また、空冷タイプのDX-ACシリーズもラインナップしています。

加工サンプル紹介

当社取り扱いレーザ製品による実際のサンプル加工事例として、一例をご紹介します。

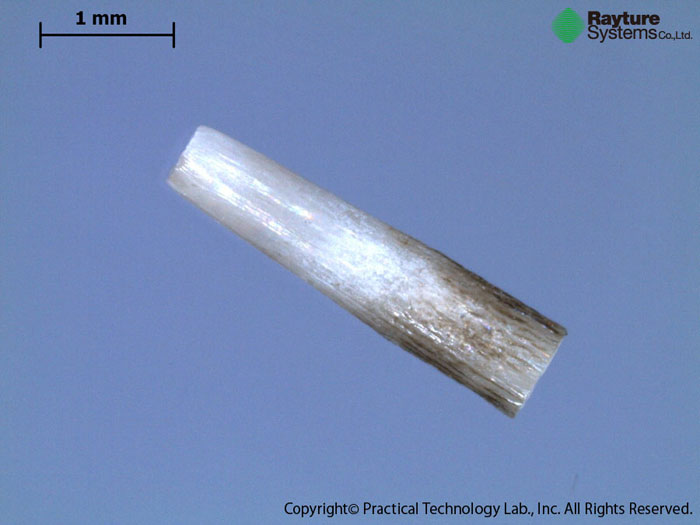

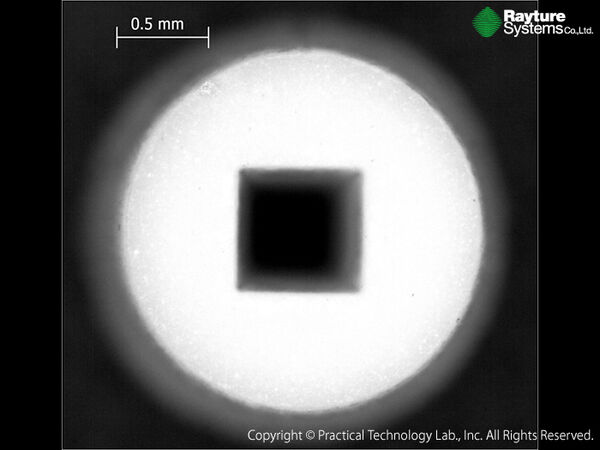

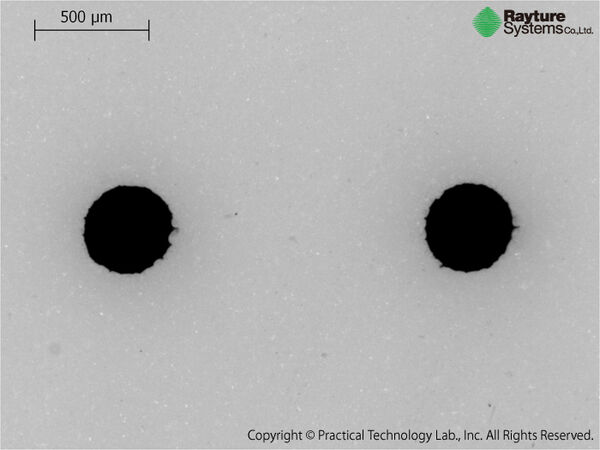

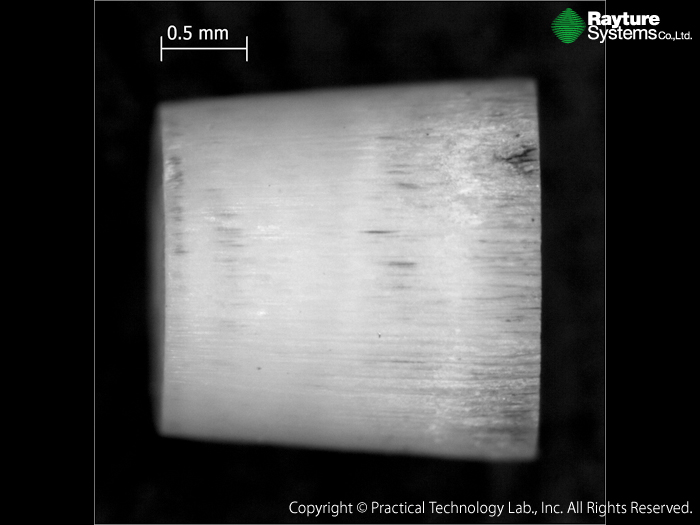

アルミナセラミックス板 2.2mmt 厚板からの部材くり抜き / 角穴・丸穴

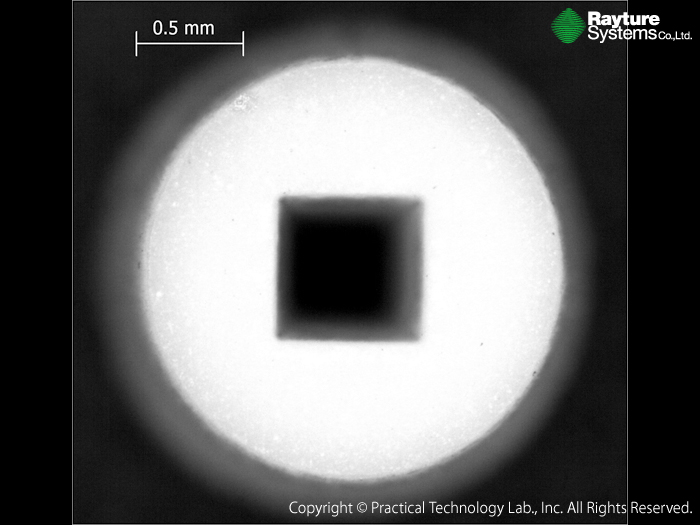

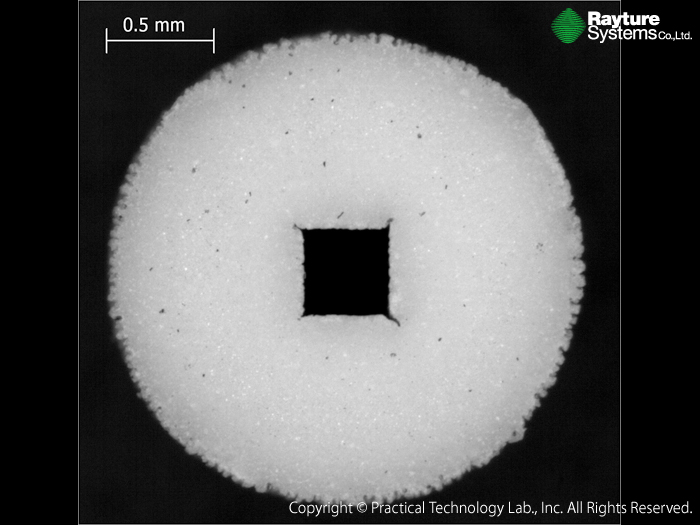

アルミナセラミックス板 0.6mmt 異型微細くり抜き加工

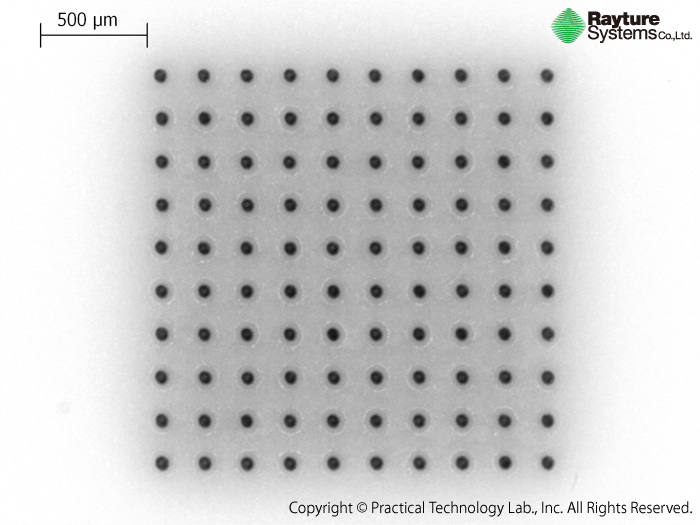

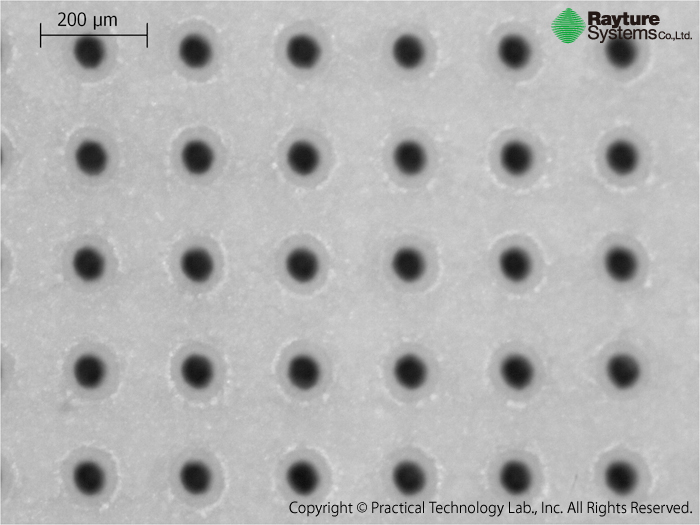

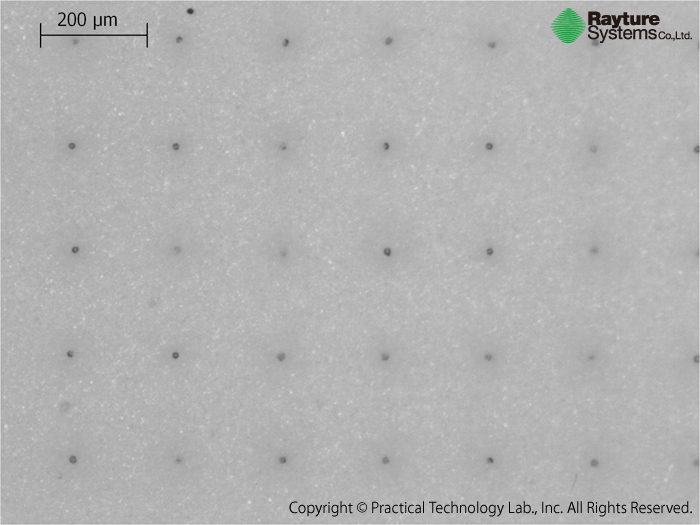

アルミナセラミックス板 0.6mmt 高速微細穴あけ加工

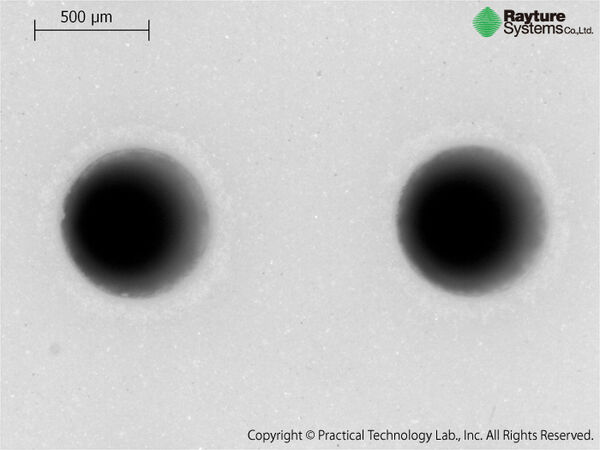

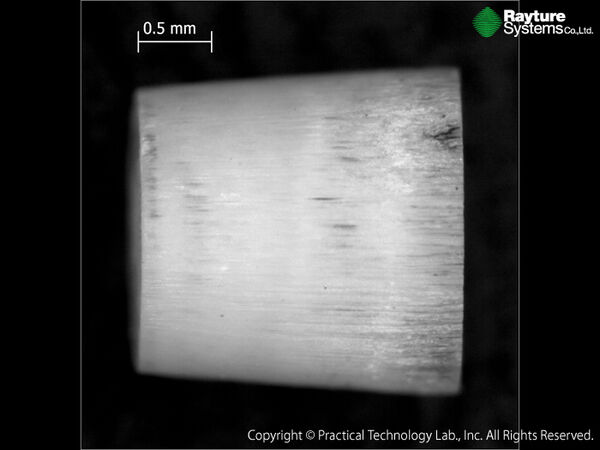

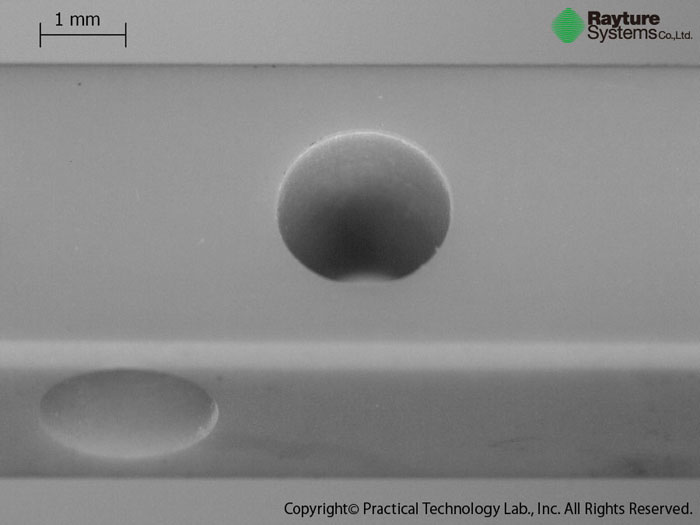

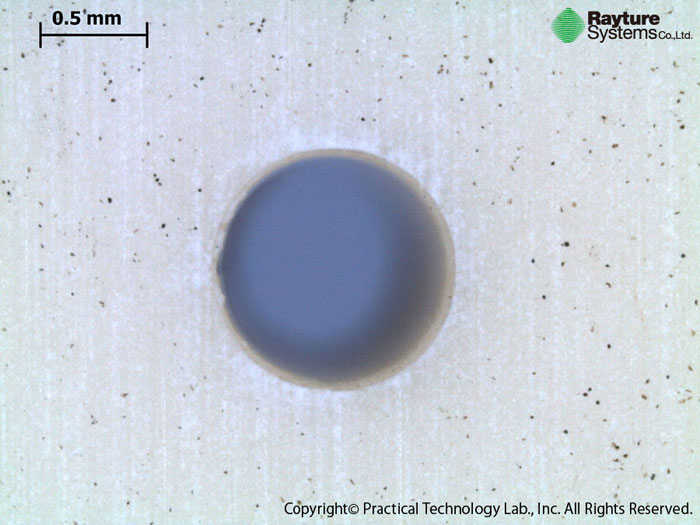

アルミナセラミックス ブロック 3.0mm×5.0mm スルーホール形成(穴あけ)

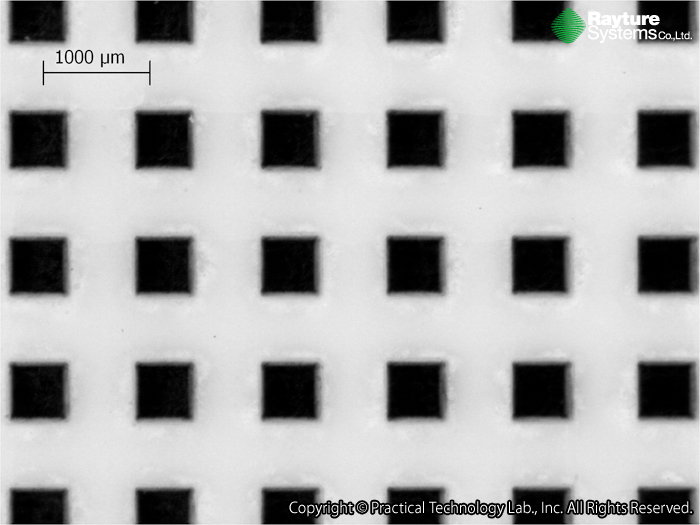

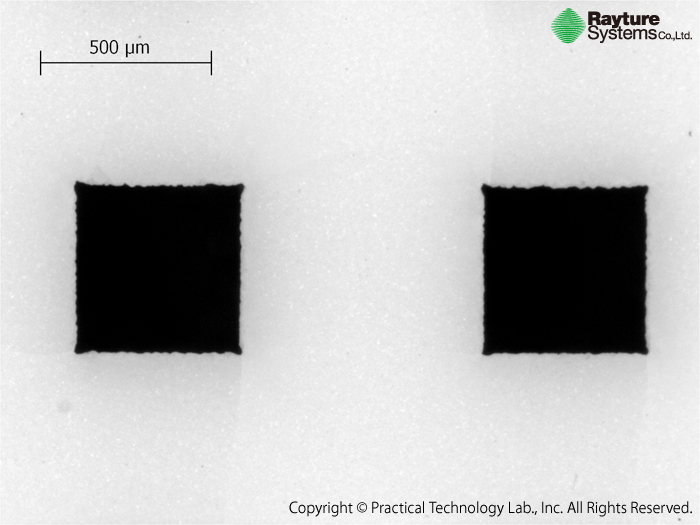

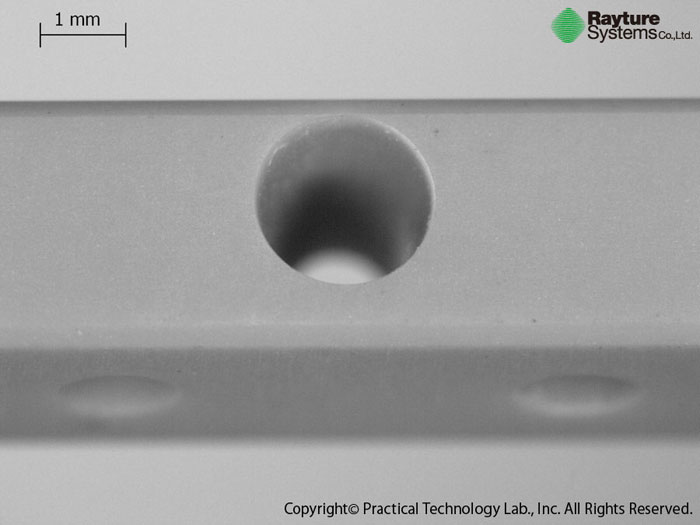

アルミナセラミックス ブロック 10.0mmt スルーホール形成(穴あけ)

アルミナセラミックス板 3.0mmt 切り抜き加工(穴あけ)

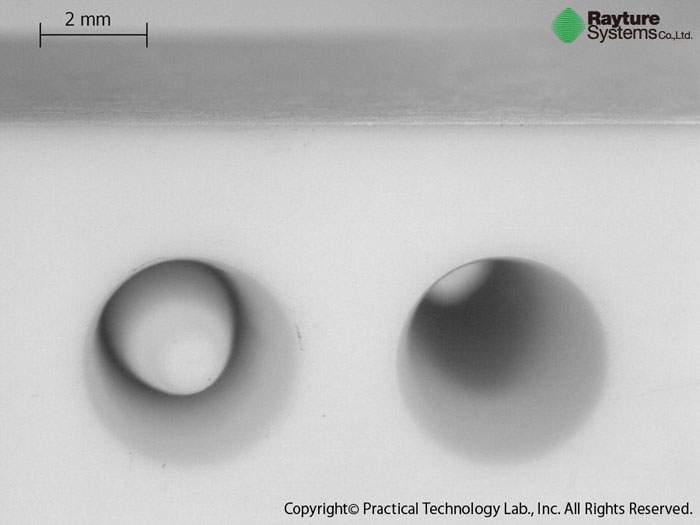

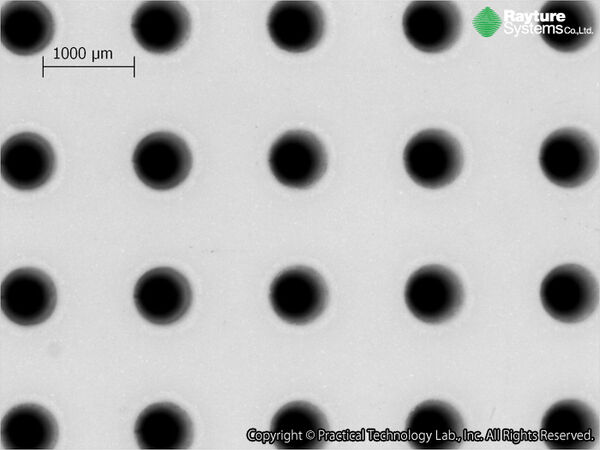

ピコ秒レーザーを用いたアルミナセラミックスの穴あけ加工

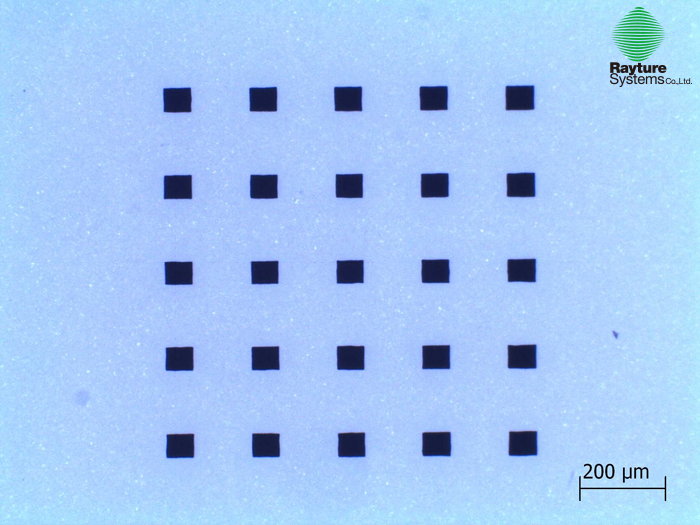

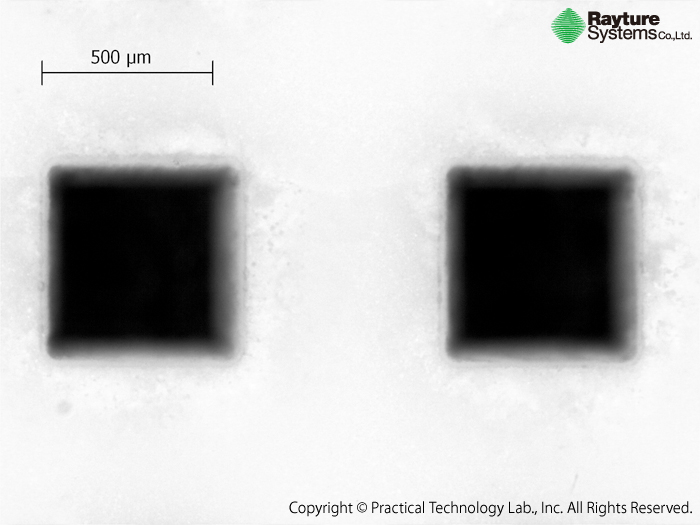

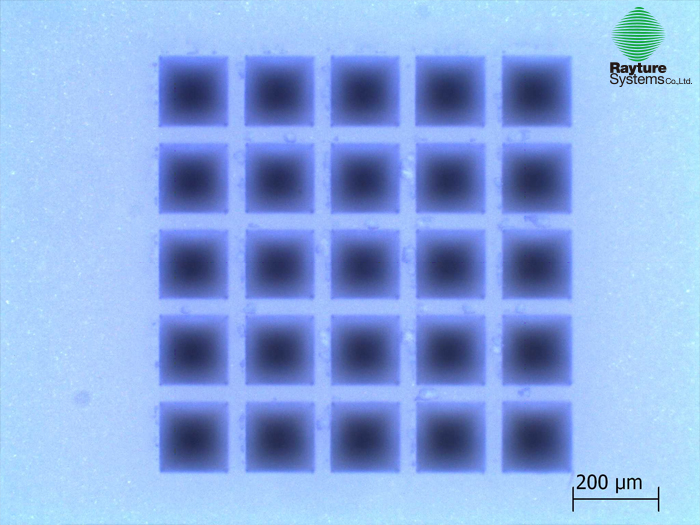

ピコ秒レーザーを用いたアルミナ基板への角穴形成

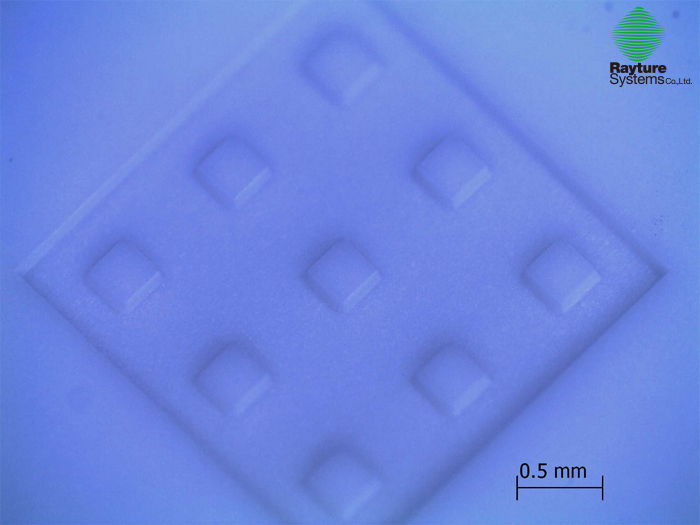

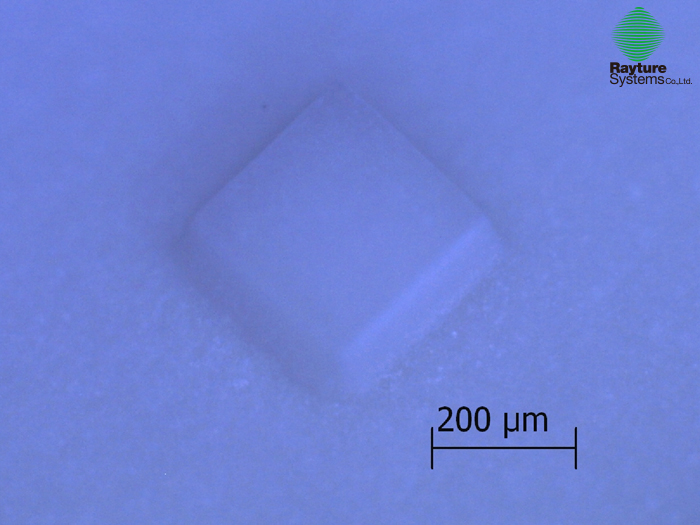

ピコ秒レーザーを用いたアルミナ基板へのバンプ形成

サポート・アフターサービス

当社は海外の先進的なレーザー発振器を扱う専門商社ですが、社内にエンジニアが常駐しているため、トラブルシューティングや技術相談もタイムラグなく対応が可能です。「海外製品だから保守が不安…」というお声にも、経験豊富な当社エンジニアが直接サポートいたしますので、安心してご相談ください。

まずはお電話(03-3351-0717)もしくはお問合せフォームよりお気軽にお問合せください。レーザーの詳細仕様のご説明、お客様のご用途/ニーズにあわせてレーザーシステムや加工装置をご提案します。

お問い合わせ・資料請求

セラミックス加工に最適なレーザー選定や技術的なご相談はお気軽にどうぞ。

  • 製品の仕様・価格などの詳細お問い合わせ
  • サンプル加工のご依頼
  • デモ機導入のご相談

当社エンジニアがお客様のご要望を丁寧にヒアリングし、最適なソリューションをご提案いたします。

条件に一致する製品は3件あります

Photonics Industries International

最大150W 産業用ピコ秒レーザー

RXシリーズ

RXレーザーシステムは、特許取得済みのpulse selection技術により世界中で数百台の納入実績がある産業用ピコ秒レーザーRGシリーズから誕生した新型コンパクト・ピコ秒レーザーシステム(短パルスレーザーシステム)です。加工含め様々な産業用途にお使い頂いております。

波長 1064nm532nm355nm特徴最大150W カテゴリーピコ秒レーザー
製品情報を見る

Photonics Industries International

ナノ秒高出力レーザー

DXシリーズ

DXレーザーシステムは共振器内に高調波結晶を配置することで高い波長変換効率と結晶の長寿命化を実現するイントラキャビティーデザイン(特許取得済)を採用している、最大80W@532nm、最大50W@355nmを発振する高出力・コンパクト、ナノ秒DPSSレーザーシステムです。

波長 532nm355nm特徴最大80W カテゴリーナノ秒レーザー
製品情報を見る

Photonics Industries International

ナノ秒完全空冷小型レーザー

DX-ACシリーズ

DX-ACシリーズは完全空冷、かつ共振器内に高調波結晶を配置することで高い波長変換効率と結晶の長寿命化を実現するイントラキャビティーデザイン(特許取得済)を採用しているコンパクト、ナノ秒DPSSレーザーシステムです。

波長 532nm355nm特徴最大20W完全空冷 カテゴリーナノ秒レーザー
製品情報を見る
