APPLICATION レーザーアブレーション

レーザーアブレーションとは固体や液体の表面にレーザー光を照射したときに、レーザー光の吸収と熱化過程あるいはその後のプラズマ発生とともに表面の構成物質が爆発的に放出される現象のことです。レーザーアブレーションにより瞬時的に溶融、蒸発しイオン、原子、ラジカル、分子、クラスタ、個体片などが放出されますがその過程は個体によって異なります。使用するレーザーの波長、パワー、パルス幅、繰返し周波数といったレーザー側のスペックや光吸収度、熱伝導度、電気伝導度といった材料側の性質、あるいは単純に金属、樹脂、セラミックといった材質によっても異なる現象が発生します。

◎レーザーアブレーションを利用したアプリケーション◎
・微細加工(穴あけ、切断)
・薄膜作製
・ナノ粒子体の創成
・元素分析

◎レーザーアブレーションに適したレーザー◎
・Photonics Industries 社製 高パルスエネルギーレーザー「DPシリーズ」「DMシリーズ

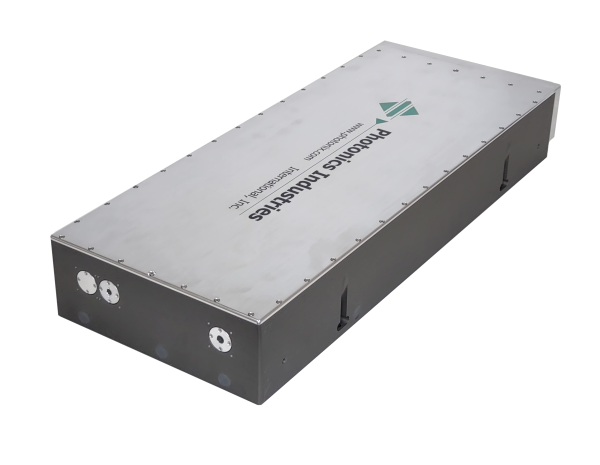

・Photonics Industries 社製 コンパクト、ピコ秒レーザー「RXシリーズ」「RGLシリーズ
・Photonics Industries 社製 コンパクト、ナノ秒レーザー「DXシリーズ」「DX-ACシリーズ
・Litron Lasers 社製 高パルスエネルギー、ランプ励起レーザー「TRLiシリーズ」「LPYシリーズ」「LPY10Jシリーズ
・Litron Lasers 社製 高パルスエネルギー、LD励起レーザー「TRLi DPSS」「Nano DPSS



全10件製品があります

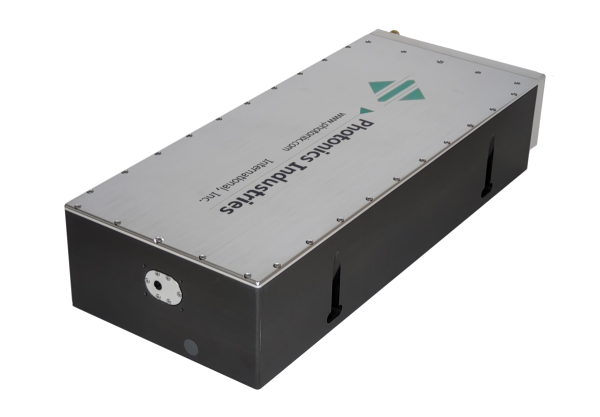

ナノ秒完全空冷小型レーザー

DX-ACシリーズ

532nm355nm
最大14W完全空冷
ラインナップを見る(8)
モデル名 波長平均出力パルスエネルギー繰返し周波数
DX-532-2 532nm2W@40kHz
2W@100kHz
50μJ1~300kHz(オプションにて500kHz)
DX-532-6 532nm6W@40kHz
6W@100kHz
~250μJ1~300kHz(オプションにて500kHz)
DX-532-10 532nm10W@80kHz
10W@100kHz
~260μJ1~300kHz(オプションにて500kHz)
DX-532-14 532nm14W@50kHz
14W@100kHz
~330μJ1~300kHz(オプションにて500kHz)
DX-355-1 355nm0.8W@20kHz
1W@40kHz
~40μJ1~200kHz(オプションにて300kHz)
DX-355-3 355nm1.5W@20kHz
3W@50kHz
1.5W@100kHz
~100μJ1~200kHz(オプションにて300kHz)
DX-355-5 355nm5W@50kHz
3W@100kHz
~150μJ1~200kHz(オプションにて300kHz)
DX-355-7 355nm5W@40kHz
7W@60kHz
6W@100kHz
~125μJ1~200kHz(オプションにて300kHz)


コンパクト空冷 LD励起固体レーザーシステム

DPシリーズ

1053nm532nm351nm263nm
最大20mJ@100Hz完全空冷
ラインナップを見る(4)
モデル名 波長パルスエネルギー繰返し周波数
DP20 1053nm527nm351nm263nm20mJ@1053nm
18mJ@527nm
8mJ@351nm
2mJ@263nm
Single Shot to 100Hz
DP5 1053nm527nm351nm263nm5mJ@1053nm
4mJ@527nm
2mJ@351nm
0.3mJ@263nm
Single Shot to 100Hz
DP1 1053nm527nm351nm263nm1.2mJ@1053nm
1.2mJ@527nm
500uJ@351nm
0.1mJ@263nm
Single Shot to 100Hz
DP2K 1064nm532nm266nm1mJ@1064nm
1mJ@532nm
0.05mJ@266nm
Single Shot to 2kHz

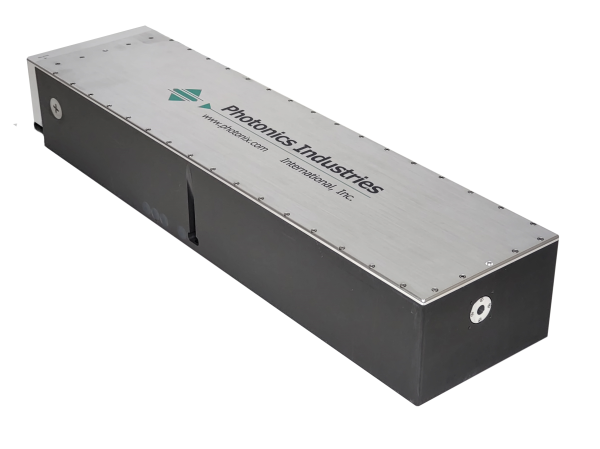

マルチモード高パルスエネルギーレーザー

DMシリーズ

532nm527nm351nm
最大100mJ@1kHz最大200W
ラインナップを見る(11)
モデル名 波長パルスエネルギー繰返し周波数
DM60-532 532nm 6mJ@10kHz 1 to 30kHz
DM100-532 532nm10mJ@10kHz1 to 30kHz
DM150-532 532nm15mJ@10kHz1 to 50kHz
DM200-532 532nm20mJ@10kHz1 to 50kHz
DM20-527 527nm20mJ@1kHzSingle Shot to 10kHz
DM30-527 527nm30mJ@1kHzSingle Shot to 10kHz
DM40-527 527nm40mJ@1kHzSingle Shot to 10kHz
DM50-527 527nm50mJ@1kHzSingle Shot to 10kHz
DM60-527 527nm60mJ@1kHzSingle Shot to 10kHz
DM100-527 527nm100mJ@1kHzSingle Shot to 10kHz
DM20-351 351nm20mJ@1kHzSingle Shot to 10kHz


最大340mJ 超小型 パルスYAGレーザー

Nanoシリーズ

1064nm532nm355nm266nm213nm
最大340mJ超小型安定型共振器
ラインナップを見る(25)
モデル名 パルスエネルギー繰返し周波数ビーム径ビーム拡がり角
Nano S 130-10 130mJ @1064nm
65mJ @532nm
25mJ @355nm
16mJ @266nm
3mJ @213nm
10Hz4mm<2.5mrad
Nano S 120-20 120mJ @1064nm
60mJ @532nm
15mJ @355nm
12mJ @266nm
3mJ @213nm
20Hz4mm<2.5mrad
Nano S 60-30 60mJ @1064nm
30mJ @532nm
10mJ @355nm
6mJ @266nm
2mJ @213nm
30Hz4mm<2.0mrad
Nano S 30-50 30mJ @1064nm
15mJ @532nm
6mJ @355nm
3mJ @266nm
1mJ @213nm
50Hz4mm<2.0mrad
Nano L 340-10 340mJ @1064nm
200mJ @532nm
45mJ @355nm
30mJ @266nm
5mJ @213nm
10Hz6.5mm<2.0mrad
Nano L 200-10 200mJ @1064nm
110mJ @532nm
40mJ @355nm
25mJ @266nm
4mJ @213nm
10Hz6.5mm <2.0mrad
Nano L 290-20 290mJ @1064nm
145mJ @532nm
50mJ @355nm
30mJ @266nm
5mJ @213nm
20Hz 6.5mm<2.0mrad
Nano L 200-20 200mJ @1064nm
110mJ @532nm
40mJ @355nm
25mJ @266nm
3mJ @213nm
20Hz 6.5mm<2.0mrad
Nano L 200-30 200mJ @1064nm
110mJ @532nm
40mJ @355nm
25mJ @266nm
3mJ @213nm
30Hz6.5mm<2.0mrad
Nano L 150-50 150mJ @1064nm
75mJ @532nm
30mJ @355nm
15mJ @266nm
3mJ @213nm
50Hz6.5mm<2.0mrad
Nano L 90-100 90mJ @1064nm
50mJ @532nm
15mJ @355nm
10mJ @266nm
2mJ @213nm
100Hz6.5mm<2.0mrad
Nano T 290-10 290mJ@1064nm
145mJ@532nm
50mJ@355nm
27mJ@266nm
4mJ@213nm
10Hz6.35mm<0.8mrad
Nano T 250-10 250mJ@1064nm
125mJ@532nm
45mJ@355nm
30mJ@266nm
4mJ@213nm
10Hz5mm<0.8mrad
Nano T 270-20 270mJ@1064nm
135mJ@532nm
45mJ@355nm
25mJ@266nm
3mJ@213nm
20Hz5mm<0.8mrad
Nano T 250-20 250mJ@1064nm
125mJ@532nm
45mJ@355nm
30mJ@266nm
4mJ@213nm
20Hz5mm<0.8mrad
Nano T 100-50 100mJ@1064nm
50mJ@532nm
20mJ@355nm
15mJ@266nm
2mJ@213nm
50Hz5mm<0.8mrad
Nano SG 150-10 150mJ@1064nm
75mJ@532nm
30mJ@355nm
15mJ@266nm
3mJ@213nm
10Hz5mm<0.7mrad
Nano SG 120-20 120mJ@1064nm
65mJ@532nm
15mJ@355nm
12mJ@266nm
2mJ@213nm
20Hz 4mm<0.5mrad
Nano SG 60-30 60mJ @1064nm
35mJ @532nm
10mJ @355nm
6mJ @266nm
1mJ @213nm
30Hz4mm<0.5mrad
Nano LG 300-10 350mJ@1064nm
150mJ@532nm
60mJ@355nm
35mJ@266nm
6mJ@213nm
10Hz5mm <0.7mrad
Nano LG 225-10 225mJ@1064nm
120mJ@532nm
50mJ@355nm
30mJ@266nm
5mJ@213nm
10Hz5mm <0.5mrad
Nano LG 250-20 250mJ@1064nm
125mJ@532nm
45mJ@355nm
30mJ@266nm
5mJ@213nm
20Hz5mm <0.7mrad
Nano LG 200-20 200mJ@1064nm
110mJ@532nm
40mJ@355nm
25mJ@266nm
4mJ@213nm
20Hz5mm <0.5mrad
Nano LG 150-30 150mJ@1064nm
75mJ@532nm
25mJ@355nm
18mJ@266nm
2mJ@213nm
30Hz5mm <0.5mrad
Nano LG 130-50 130mJ@1064nm
65mJ@532nm
20mJ@355nm
15mJ@266nm
2mJ@213nm
50Hz5mm <0.5mrad

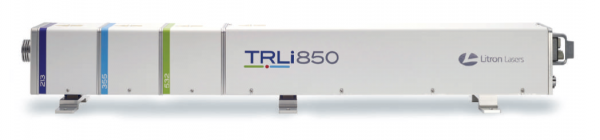

最大850mJ 小型 パルスYAGレーザー

TRLiシリーズ

1064nm532nm355nm266nm213nm
最大850mJガウシアン共振器
ラインナップを見る(17)
モデル名 パルスエネルギー繰返し周波数モード@1064nmビーム拡がり角
TRLi G 850-10 850mJ @1064nm
435mJ @532nm
230mJ @355nm
100mJ @266nm
10Hz<2<0.5mrad
TRLi G 650-10 650mJ @1064nm
325mJ @532nm
150mJ @355nm
70mJ @266nm
10Hz<2<0.5mrad
TRLi G 450-10 450mJ @1064nm
220mJ @532nm
130mJ @355nm
60mJ @266nm
10Hz<2<0.5mrad
TRLi G 400-20 400mJ @1064nm
200mJ @532nm
120mJ @355nm
50mJ @266nm
20Hz<2 <0.5mrad
TRLi G 600-20 600mJ @1064nm
300mJ @532nm
100mJ @355nm
60mJ @266nm
20Hz<2<0.5mrad
TRLi G 550-30 550mJ @1064nm
275mJ @532nm
90mJ @355nm
60mJ @266nm
30Hz<2<0.5mrad
TRLi G 350-30 350mJ @1064nm
175mJ @532nm
70mJ @355nm
40mJ @266nm
30Hz<2<0.5mrad
TRLi G 320-50 320mJ @1064nm
160mJ @532nm
60mJ @355nm
30mJ @266nm
50Hz<2<0.5mrad
TRLi ST 850-10 850mJ @1064nm
425mJ @532nm
130mJ @355nm
95mJ @266nm
10Hzマルチモード<0.8mrad
TRLi ST 650-10 650mJ @1064nm
325mJ @532nm
100mJ @355nm
70mJ @266nm
10Hzマルチモード<0.8mrad
TRLi ST 450-10 450mJ @1064nm
225mJ @532nm
80mJ @355nm
55mJ @266nm
10Hzマルチモード<0.8mrad
TRLi ST 400-20 400mJ @1064nm
200mJ @532nm
65mJ @355nm
50mJ @266nm
20Hzマルチモード<0.8mrad
TRLi HR 320-50 320mJ @1064nm
160mJ @532nm
60mJ @355nm
30mJ @266nm
50Hzマルチモード<8mrad
TRLi HR 100-100 100mJ @1064nm
60mJ @532nm
20mJ @355nm
10mJ @266nm
100Hzマルチモード<8mrad
TRLi HR 250-100 250mJ @1064nm
130mJ @532nm
45mJ @355nm
20mJ @266nm
100Hzマルチモード<8mrad
TRLi HR 80-200 80mJ @1064nm
45mJ @532nm
15mJ @355nm
7mJ @266nm
200Hzマルチモード<8mrad
TRLi HR 120-200 120mJ @1064nm
65mJ @532nm
20mJ @355nm
9mJ @266nm
200Hzマルチモード<8mrad


最大3.5J 高パルスエネルギー パルスYAGレーザー

LPYシリーズ

1064nm532nm355nm266nm213nm
最大3.5Jシングルロッドオシュレーター
ラインナップを見る(56)
モデル名 パルスエネルギー繰返し周波数ビーム拡がり角モード
LPY704-10 420mJ @1064nm
210mJ @532nm
80mJ @355nm
50mJ @266nm
10Hz<0.8mrad <3.5
LPY706-10 650mJ @1064nm
325mJ @532nm
100mJ @355nm
70mJ @266nm
10Hz<0.8mrad <3.5
LPY664-10 850mJ @1064nm
425mJ @532nm
130mJ @355nm
95mJ @266nm
10Hz <0.8mrad <3.5
LPY674-10 1000mJ @1064nm
500mJ @532nm
160mJ @355nm
110mJ @266nm
10Hz <0.8mrad <3.5
LPY764-10 1250mJ @1064nm
675mJ @532nm
200mJ @355nm
120mJ @266nm
10Hz<0.8mrad <3.5
LPY776-10 1750mJ @1064nm
700mJ @532nm
250mJ @355nm
130mJ @266nm
10Hz<0.8mrad <3.5
LPY787-10 2000mJ @1064nm
750mJ @532nm
300mJ @355nm
150mJ @266nm
10Hz<0.8mrad <3.5
LPY704-20 380mJ @1064nm
190mJ @532nm
70mJ @355nm
35mJ @266nm
20Hz<0.8mrad <3.5
LPY706-20 600mJ @1064nm
300mJ @532nm
85mJ @355nm
65mJ @266nm
20Hz<0.8mrad <3.5
LPY664-20 800mJ @1064nm
400mJ @532nm
110mJ @355nm
75mJ @266nm
20Hz<0.8mrad <3.5
LPY674-20 850mJ @1064nm
425mJ @532nm
130mJ @355nm
80mJ @266nm
20Hz<0.8mrad <3.5
LPY764-20 1000mJ @1064nm
500mJ @532nm
140mJ @355nm
90mJ @266nm
20Hz<0.8mrad <3.5
LPY704-30 380mJ @1064nm
190mJ @532nm
50mJ @355nm
45mJ @266nm
30Hz<0.8mrad
LPY706-30 550mJ @1064nm
225mJ @532nm
80mJ @355nm
60mJ @266nm
30Hz<0.8mrad
LPY764-30 900mJ @1064nm
450mJ @532nm
150mJ @355nm
80mJ @266nm
30Hz<0.8mrad
LPY774-30 1200mJ @1064nm
600mJ @532nm
200mJ @355nm
100mJ @266nm
30Hz<0.8mrad
LPY787-30 1500mJ @1064nm
750mJ @532nm
250mJ @355nm
120mJ @266nm
30Hz<0.8mrad
LPY704-50 300mJ @1064nm
150mJ @532nm
40mJ @355nm
20mJ @266nm
50Hz<2.5mrad
LPY742-50 450mJ @1064nm
225mJ @532nm
80mJ @355nm
35mJ @266nm
50Hz<2mrad
LPY604T-10 80mJ @1064nm
40mJ @532nm
20mJ @355nm
15mJ @266nm
10Hz<0.8mrad <1.3
LPY604T-20 70mJ @1064nm
35mJ @532nm
15mJ @355nm
10mJ @266nm
20Hz<0.8mrad <1.3
LPY642T-10 350mJ @1064nm
175mJ @532nm
80mJ @355nm
40mJ @266nm
10Hz<0.8mrad <1.3
LPY642T-20 300mJ @1064nm
150mJ @532nm
70mJ @355nm
30mJ @266nm
20Hz<0.8mrad <1.3
LPY642T-30 250mJ @1064nm
125mJ @532nm
65mJ @355nm
25mJ @266nm
30Hz<0.8mrad <1.3
LPY702-100 100mJ @1064nm
50mJ @532nm
20mJ @355nm
10mJ @266nm
100Hz<5mrad
LPY704-100 230mJ @1064nm
115mJ @532nm
20mJ @355nm
15mJ @266nm
100Hz<5mrad
LPY742-100 400mJ @1064nm
200mJ @532nm
70mJ @355nm
20mJ @266nm
100Hz<5mrad
LPY702-150 90mJ @1064nm
45mJ @532nm
12mJ @355nm
7mJ @266nm
150Hz<5mrad
LPY742-150 280mJ @1064nm
140mJ @532nm
30mJ @355nm
18mJ @266nm
150Hz<5mrad
LPY702-200 70mJ @1064nm
35mJ @532nm
10mJ @355nm
6mJ @266nm
200Hz<5mrad
LPY742-200 200mJ @1064nm
100mJ @532nm
30mJ @355nm
10mJ @266nm
200Hz<5mrad
LPY704G-10 400mJ @1064nm
200mJ @532nm
80mJ @355nm
50mJ @266nm
10Hz<0.5mrad<2
LPY706G-10 650mJ @1064nm
325mJ @532nm
110mJ @355nm
70mJ @266nm
10Hz<0.5mrad<2
LPY707G-10 850mJ @1064nm
435mJ @532nm
150/230mJ @355nm
105mJ @266nm
10Hz<0.5mrad<2
LPY674G-10 1000mJ @1064nm
500mJ @532nm
250mJ @355nm
110mJ @266nm
10Hz<0.5mrad <2
LPY764G-10 1250mJ @1064nm
675mJ @532nm
225mJ @355nm
125mJ @266nm
10Hz<0.5mrad<2
LPY776G-10 1600mJ @1064nm
820mJ @532nm
320/490mJ @355nm
160mJ @266nm
10Hz<0.5mrad<2
LPY787G-10 2000mJ @1064nm
1000mJ @532nm
400mJ @355nm
195mJ @266nm
10Hz<0.5mrad<2
LPY704G-20 380mJ @1064nm
190mJ @532nm
70mJ @355nm
45mJ @266nm
20Hz <0.5mrad<2
LPY706G-20 600mJ @1064nm
300mJ @532nm
90mJ @355nm
65mJ @266nm
20Hz <0.5mrad<2
LPY707G-20 800mJ @1064nm
400mJ @532nm
130mJ @355nm
75mJ @266nm
20Hz <0.5mrad<2
LPY674G-20 850mJ @1064nm
425mJ @532nm
150mJ @355nm
80mJ @266nm
20Hz <0.5mrad <2
LPY764G-20 1000mJ @1064nm
500mJ @532nm
140mJ @355nm
90mJ @266nm
20Hz <0.5mrad<2
LPY776G-20 1400mJ @1064nm
700mJ @532nm
280mJ @355nm
140mJ @266nm
20Hz <0.5mrad<2
LPY787G-20 1800mJ @1064nm
900mJ @532nm
380mJ @355nm
180mJ @266nm
20Hz <0.5mrad<2
LPY704G-30 380mJ @1064nm
190mJ @532nm
50mJ @355nm
45mJ @266nm
30Hz <0.5mrad<2
LPY706G-30 550mJ @1064nm
225mJ @532nm
80mJ @355nm
60mJ @266nm
30Hz <0.5mrad<2
LPY764G-30 900mJ @1064nm
450mJ @532nm
150mJ @355nm
80mJ @266nm
30Hz <0.5mrad <2
LPY774G-30 1200mJ @1064nm
600mJ @532nm
260mJ @355nm
120mJ @266nm
30Hz <0.5mrad< 2
LPY787G-30 1500mJ @1064nm
750mJ @532nm
300mJ @355nm
150mJ @266nm
30Hz <0.5mrad<2
LPY7864-10 2750mJ @1064nm
1400mJ @532nm
600mJ @355nm
250mJ @266nm
10Hz <0.5mrad
LPY7864-20 2250mJ @1064nm
1100mJ @532nm
480mJ @355nm
140mJ @266nm
20Hz <0.5mrad
LPY7864-30 2000mJ @1064nm
1000mJ @532nm
450mJ @355nm
95mJ @266nm
30Hz <0.5mrad
LPY7864-50 1400mJ @1064nm
700mJ @532nm
250mJ @355nm
80mJ @266nm
50Hz <0.5mrad
LPY7875-10 3500mJ @1064nm
1750mJ @532nm
700mJ @355nm
275mJ @266nm
10Hz<0.5mrad
LPY7875-20 2750mJ @1064nm
1350mJ @532nm
600mJ @355nm
170mJ @266nm
20Hz<0.5mrad


10J 超高パルスエネルギー パルスYAGレーザー

LPY 10Jシリーズ

1064nm532nm355nm266nm
最大10Jガウシアン共振器
ラインナップを見る(4)
モデル名 パルスエネルギー繰返し周波数パルス幅ビーム径
LPYG10J-1 10J@1064nm
5J@532nm
2.5J@355nm
0.8J@266nm
1Hz7~11ns@1064nm
7~11ns@532nm
6~10ns@355nm
5~9ns@266nm
25mm
LPYG10J-5 10J@1064nm
5J@532nm
2.5J@355nm
0.8J@266nm
5Hz7~11ns@1064nm
7~11ns@532nm
6~10ns@355nm
5~9ns@266nm
25mm
LPYST10J-1 10J@1064nm
5J@532nm
2.5J@355nm
0.8J@266nm
1Hz20~22ns@1064nm
20~22ns@532nm
19~21ns@355nm
18~20ns@266nm
25mm
LPYST10J-5 10J@1064nm
5J@532nm
2.3J@355nm
0.5J@266nm
5Hz20~22ns@1064nm
20~22ns@532nm
19~21ns@355nm
18~20ns@266nm
25mm


最大80mJ、高パルス安定性(<0.2%rms) 超小型DPSSレーザーシステム

Nano DPSSシリーズ

1064nm532nm355nm266nm213nm
最大80mJ
ラインナップを見る(5)
モデル名 繰返し周波数パルスエネルギーパルス安定性(RMS)
Nano DPSS 80-100 100Hz80mJ @1064nm
40mJ @532nm
25mJ@355nm
10mJ@266nm
0.2%@1064nm
0.3%@532nm
1.0%@355nm
1.5%@266nm
Nano DPSS 70-200 200Hz70mJ @1064nm
30mJ @532nm
20mJ@355nm
8mJ@266nm
0.2%@1064nm
0.3%@532nm
1.0%@355nm
1.5%@266nm
Nano DPSS 60-300 300Hz60mJ @1064nm
25mJ @532nm
15mJ@355nm
6mJ@266nm
0.2%@1064nm
0.3%@532nm
1.0%@355nm
1.5%@266nm
Nano DPSS G 70-100 100Hz70mJ @1064nm
35mJ @532nm
20mJ@355nm
8mJ@266nm
0.4%@1064nm
0.5%@532nm
0.6%@355nm
Nano DPSS G 60-200 200Hz60mJ @1064nm
25mJ @532nm
10mJ@355nm
6mJ@266nm
0.4%@1064nm
0.5%@532nm
0.6%@355nm


最大280mJ、高パルス安定性(<0.2%rms) 超小型DPSSレーザーシステム

TRLi DPSSシリーズ

1064nm532nm355nm266nm
最大280mJ最大300Hz
ラインナップを見る(5)
モデル名 パルスエネルギーパルス安定性(RMS)
TRLi DPSS 170-100 170mJ @1064nm
85mJ @532nm
45mJ@355nm
15mJ@266nm
0.2@1064nm
0.3@532nm
0.8@355nm
1.5@266nm
TRLi DPSS 280-100 280mJ @1064nm
140mJ @532nm
65mJ@355nm
21mJ@266nm
0.2@1064nm
0.3@532nm
0.8@355nm
1.5@266nm
TRLi DPSS 130-200 130mJ @1064nm
65mJ @532nm
25mJ@355nm
10mJ@266nm
0.2@1064nm
0.3@532nm
0.8@355nm
1.5@266nm
TRLi DPSS 100-300 100mJ @1064nm
50mJ @532nm
23mJ@355nm
5mJ@266nm
0.2@1064nm
0.3@532nm
0.8@355nm
1.5@266nm
TRLi DPSS G 130-200 130mJ @1064nm
65mJ @532nm
25mJ@355nm
10mJ@266nm
0.2@1064nm
0.3@532nm
0.8@355nm
1.5@266nm

アプリケーションから探す

加工

理化学

検査

評価(分析)

計測

レーザー製品に関するご相談、お見積はこちら

03-3351-0717
laser@rayture-sys.co.jp
