APPLICATION 銅加工

銅は柔らかい金属なので刃物での加工が難しいと言われています。またレーザーで切断する場合も、銅は熱伝導率と反射率が高いため波長の長いレーザーでは加工できない場合もあります。熱影響を最小限に抑えたレーザーをご紹介します。

◎銅加工に適したレーザー◎
・Photonics Industries 社製 ピコ秒レーザー「RXシリーズ
・Photonics Industries 社製 ナノ秒空冷レーザー「DX-ACシリーズ
・Photonics Industries 社製 ナノ秒レーザー「DXシリーズ

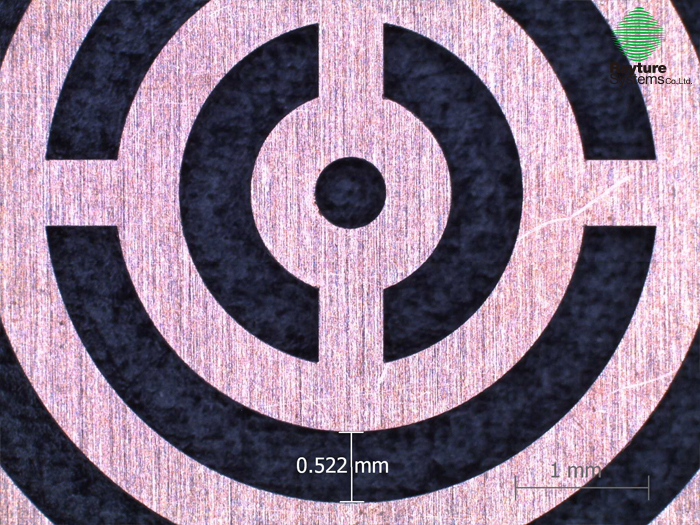

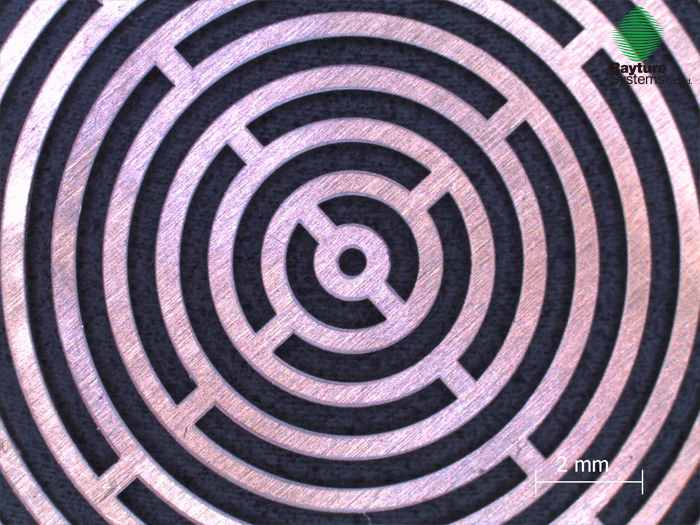

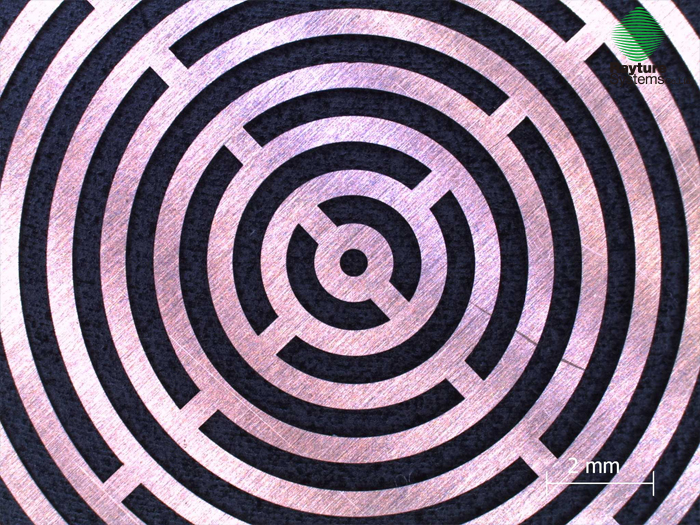

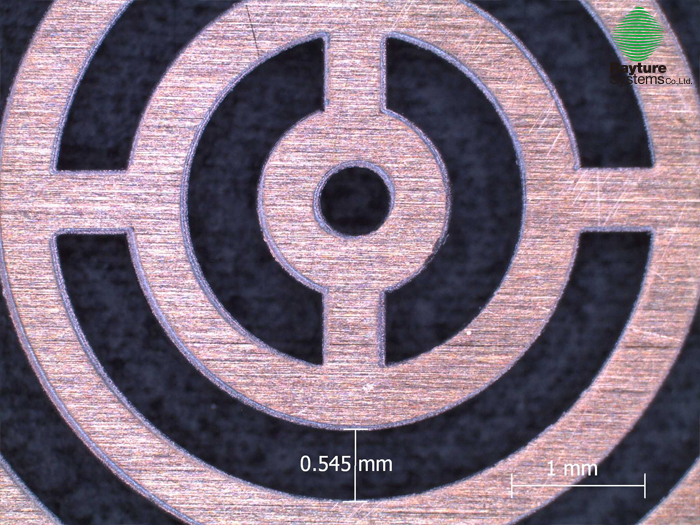

ピコ秒レーザーを用いた銅箔(Cu foil)の切り抜き加工

銅箔(Cu foil)の切り抜き加工(ピコ秒レーザーとナノ秒レーザーの比較)

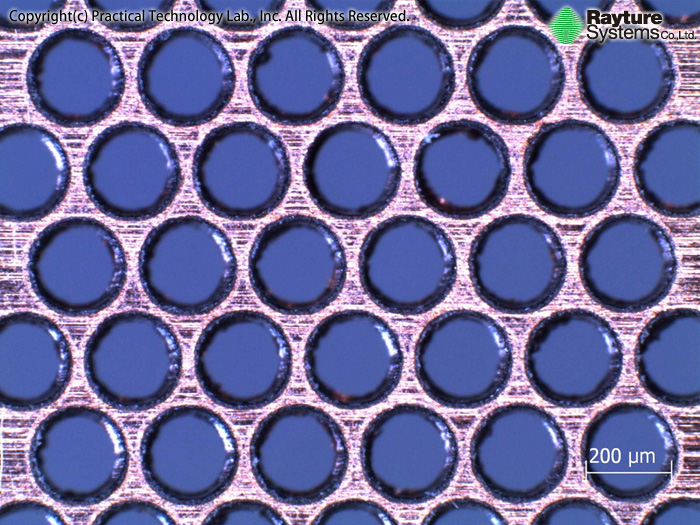

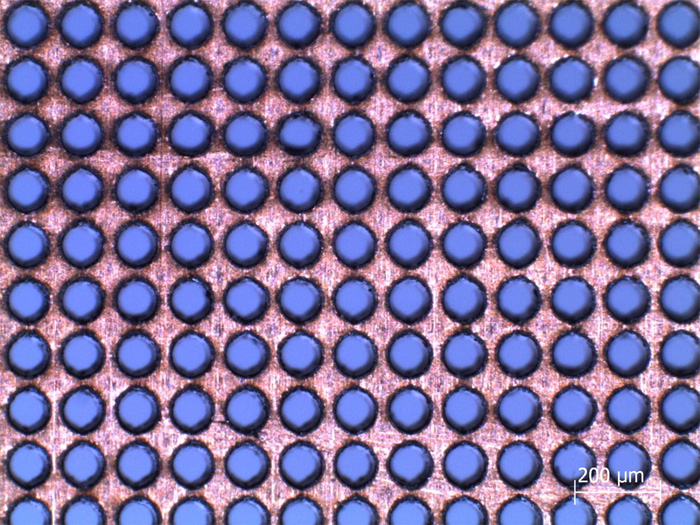

ピコ秒レーザーを用いた銅板への微細穴(メッシュ)加工

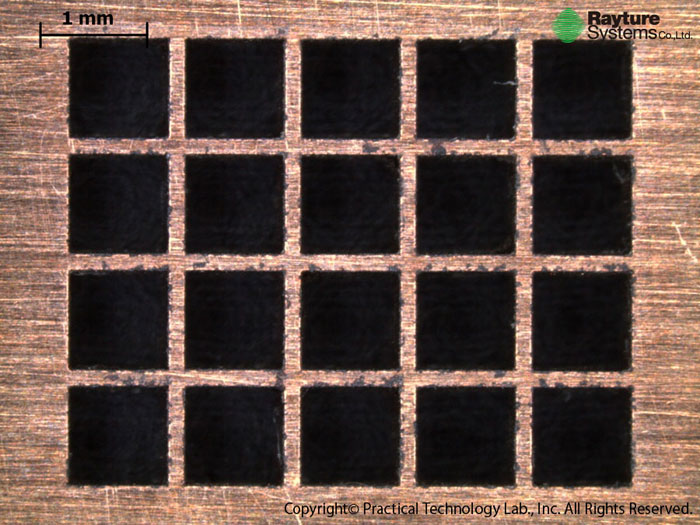

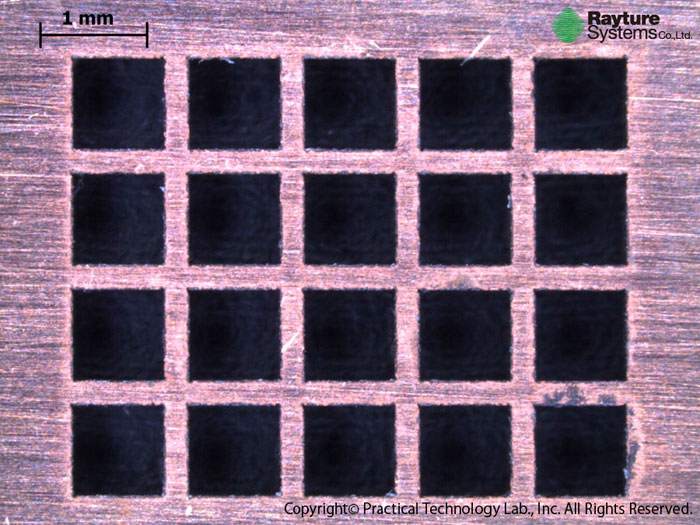

銅板 1.0mmt 切り抜き加工(穴あけ)

全3件製品があります


最大100W 産業用ピコ秒レーザー

RXシリーズ

1064nm532nm355nm
最大100W
ラインナップを見る(15)
モデル名 波長出力パルス幅
RX-1064-10 1064nm10W@1MHz~ 10ps
RX-1064-30 1064nm30W@1MHz~ 10ps
RX-1064-48 1064nm48W@1MHz~ 10ps
RX-1064-70 1064nm70W@1MHz~ 10ps
RX-1064-100 1064nm100W@1MHz~ 10ps
RX-532-5 532nm5W@100kHz~7ps
RX-532-20 532nm20W@100kHz~7ps
RX-532-35 532nm30W@200 kHz
35W@200 kHz
35W@800 kHz
~7ps
RX-532-48 532nm48W@200kHz
48W@400kHz
48W@1MHz
~7ps
RX-532-70 532nm70W@400kHz
70W@600kHz
70W@1MHz
~7ps
RX-355-3 355nm3W@100kHz~7ps
RX-355-12 355nm12W@100kHz~7ps
RX-355-20 355nm20W@200kHz
20W@400kHz
20W@1MHz
~7ps
RX-355-28 355nm28W@200kHz
28W@400kHz
28W@1MHz
~7ps
RX-355-45 355nm45W@400kHz
45W@600kHz
45W@1MHz
~7ps


ナノ秒完全空冷小型レーザー

DX-ACシリーズ

532nm355nm
最大14W完全空冷
ラインナップを見る(8)
モデル名 波長平均出力パルスエネルギー繰返し周波数
DX-532-2 532nm2W@40kHz
2W@100kHz
50μJ1~300kHz(オプションにて500kHz)
DX-532-6 532nm6W@40kHz
6W@100kHz
~250μJ1~300kHz(オプションにて500kHz)
DX-532-10 532nm10W@80kHz
10W@100kHz
~260μJ1~300kHz(オプションにて500kHz)
DX-532-14 532nm14W@50kHz
14W@100kHz
~330μJ1~300kHz(オプションにて500kHz)
DX-355-1 355nm0.8W@20kHz
1W@40kHz
~40μJ1~200kHz(オプションにて300kHz)
DX-355-3 355nm1.5W@20kHz
3W@50kHz
1.5W@100kHz
~100μJ1~200kHz(オプションにて300kHz)
DX-355-5 355nm5W@50kHz
3W@100kHz
~150μJ1~200kHz(オプションにて300kHz)
DX-355-7 355nm5W@40kHz
7W@60kHz
6W@100kHz
~125μJ1~200kHz(オプションにて300kHz)


ナノ秒高出力レーザー

DXシリーズ

532nm355nm
最大100W
ラインナップを見る(14)
モデル名 波長平均出力パルスエネルギー繰返し周波数
DX-532-25 532nm25W@50kHz
22W@200kHz
20W@300kHz
17W@400kHz
~0.9mJ Single Shot to 500 kHz (Option to 1MHz)
DX-532-35 532nm35W@100kHz
35W@200kHz
33W@300kHz
32W@400kHz
30W@500kHz
~0.6mJSingle Shot to 500 kHz (Option to 1MHz)
DX-532-48 532nm48W@100kHz
48W@200kHz
46W@300kHz
43W@400kHz
40W@500kHz
~1mJSingle Shot to 500 kHz (Option to 1MHz)
DX-532-70 532nm70W@100kHz
65W@200kHz
60W@300kHz
55W@400kHz
50W@500kHz
~1.5mJ Single Shot to 500 kHz (Option to 1MHz)
DX-532-100 532nm100W@100kHz
95W@200kHz
85W@300kHz
80W@400kHz
75W@500kHz
~1.9mJ Single Shot to 500 kHz (Option to 1MHz)
DX-355-15 355nm15W@50kHz
10W@100kHz
5W@200kHz
~0.3mJSingle Shot to 200 kHz (Option to 300kHz)
DX-355-20 355nm20W@50kHz
18W@100kHz
10W@200kHz
~0.4mJSingle Shot to 200 kHz (Option to 300kHz)
DX-355-28 355nm28W@60kHz
23W@100kHz
18W@200kHz
~0.6mJSingle Shot to 200 kHz (Option to 300kHz)
DX-355-40 355nm40W@60kHz
40W@100kHz
22W@200kHz
~1mJSingle Shot to 200 kHz (Option to 300kHz)
DX-355-50 355nm50W@70kHz
50W@100kHz
30W@200kHz
~1mJSingle Shot to 200 kHz (Option to 300kHz)
DX-532-LP 532nm35W@40kHz
25W@200kHz
Single Shot to 200 kHz
DX-532-HLP 532nm48W@40kHz
40W@200kHz
Single Shot to 200 kHz
DX-355-LP 355nm16W@40kHz
4W@200kHz
Single Shot to 200 kHz
DX-355-HLP 355nm28W@40kHz
7W@200kHz
Single Shot to 200 kHz
