モデル名 | 波長 | 出力 | パルス幅 |
---|---|---|---|
RX-1064-30 | 1064nm | 30W@2MHz | < 10ps |
RX-1064-48 | 1064nm | 48W@1MHz | < 10ps |
RX-1064-70 | 1064nm | 70W@1MHz | < 10ps |
RX-1064-100 | 1064nm | 100W@1MHz | < 10ps |
RX-532-20 | 532nm | 20W@500kHz | ~7ps |
RX-532-35 | 532nm | 30W@200 kHz 35W@200 kHz 35W@800 kHz | ~7ps |
RX-532-48 | 532nm | 48W@200kHz 48W@400kHz 48W@1MHz | ~7ps |
RX-532-70 | 532nm | 70W@400kHz 70W@600kHz 70W@1MHz | ~7ps |
RX-355-12 | 355nm | 12W@400kHz | ~7ps |
RX-355-20 | 355nm | 20W@200kHz 20W@400kHz 20W@1MHz | ~7ps |
RX-355-28 | 355nm | 28W@200kHz 28W@400kHz 28W@1MHz | ~7ps |
RX-355-45 | 355nm | 45W@400kHz 45W@600kHz 45W@1MHz | ~7ps |

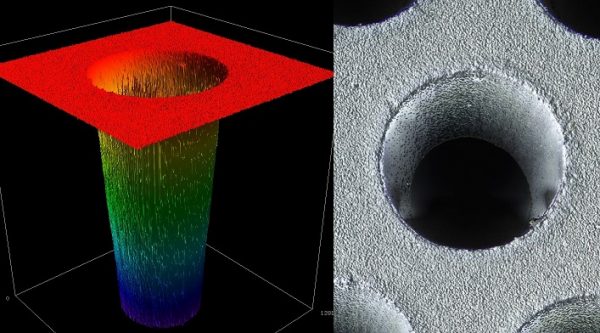

APPLICATION 穴あけ加工
レーザーの波長や出力を変えることで様々な材料に穴あけすることができます。波長の短いレーザーや短パルスのレーザーを使用することで熱影響の少ない加工ができ、品質の高い穴あけが可能となります。丸穴だけでなく様々な形状の開口が可能です。弊社では穴あけ加工に適したピコ秒レーザーシステム、ナノ秒レーザーシステムを取り扱っております。お客様のご相談に合わせておすすめすることが可能ですので、ぜひお問い合わせください。
◎レーザーによる穴あけの特徴◎
・レーザー光を集光させることで機械加工ではできない微細な穴あけが可能
・エネルギー密度を上げることで硬度の高い材料にも穴あけが可能
・ドリルや刃物のように摩耗がなく管理が不要
・非接触加工なため、極薄の材料などにも加工が可能
対象材料
金 属 :ステンレス・銅・アルミ・マグネシウム・モリブデン・チタン・タングステン
樹 脂 :テフロン・アクリル・PET・ポリイミド・高密度ポリエチレン・PP・ポリカーボネート・ABS・ポリアセタール など
ガ ラ ス :無アルカリガラス・硼珪酸ガラス・ソーダガラス
そ の 他 :シリコン・セラミック・アルミナセラミックス・ゴム・木・布・紙

◎穴あけ用途に使用されるレーザー◎
・Photonics Industries 社ピコ秒発振「RXシリーズ」
・Photonics Industries 社ナノ秒発振「DXシリーズ」

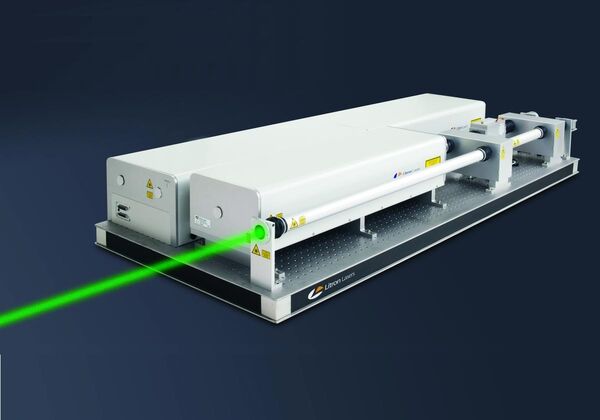

・Litron Lasers 社 ランプ励起レーザー「LPYシリーズ」
をご選定ください。
全7件の製品があります
ラインナップを見る(12)
ラインナップを見る(14)
モデル名 | 波長 | 平均出力 | パルスエネルギー | 繰返し周波数 |
---|---|---|---|---|
DX-532-30 | 532nm | 30W@100kHz 30W@200kHz 27W@300kHz 25W@400kHz 22W@500kHz | ~0.5mJ | Single Shot to 500 kHz (Option to 1MHz) |
DX-532-65 | 532nm | 65W@100kHz 65W@200kHz 63W@300kHz 60W@400kHz 57W@500kHz | ~0.7mJ | Single Shot to 500 kHz (Option to 1MHz) |
DX-532-48 | 532nm | 48W@100kHz 48W@200kHz 48W@300kHz 48W@400kHz 48W@500kHz | ~0.6mJ | Single Shot to 500 kHz (Option to 1MHz) |
DX-532-80 | 532nm | 80W@100kHz 75W@200kHz 65W@300kHz 60W@400kHz 55W@500kHz | ~0.8mJ | Single Shot to 500 kHz (Option to 1MHz) |
DX-532-100 | 532nm | 100W@100kHz 95W@200kHz 85W@300kHz 80W@400kHz 75W@500kHz | ~1mJ | Single Shot to 500 kHz (Option to 1MHz) |
DX-355-15 | 355nm | 15W@50kHz 10W@100kHz 4W@200kHz | ~0.3mJ | Single Shot to 200 kHz (Option to 300kHz) |
DX-355-20 | 355nm | 20W@50kHz 18W@100kHz 10W@200kHz | ~0.4mJ | Single Shot to 200 kHz (Option to 300kHz) |
DX-355-28 | 355nm | 28W@60kHz 23W@100kHz 18W@200kHz | ~0.6mJ | Single Shot to 200 kHz (Option to 300kHz) |
DX-355-40 | 355nm | 40W@60kHz 40W@100kHz 22W@200kHz | ~1mJ | Single Shot to 200 kHz (Option to 300kHz) |
DX-355-50 | 355nm | 50W@70kHz 50W@100kHz 30W@200kHz | ~1mJ | Single Shot to 200 kHz (Option to 300kHz) |
DX-532-LP | 532nm | 35W@40kHz 25W@200kHz | ー | Single Shot to 200 kHz |
DX-532-HLP | 532nm | 48W@40kHz 40W@200kHz | ー | Single Shot to 200 kHz |
DX-355-LP | 355nm | 16W@40kHz 4W@200kHz | ー | Single Shot to 200 kHz |
DX-355-HLP | 355nm | 28W@40kHz 7W@200kHz | ー | Single Shot to 200 kHz |
ラインナップを見る(8)
モデル名 | 波長 | 平均出力 | パルスエネルギー | 繰返し周波数 |
---|---|---|---|---|
DX-532-2 | 532nm | 2W@40kHz 2W@100kHz | 50μJ | 1~300kHz(オプションにて500kHz) |
DX-532-6 | 532nm | 6W@40kHz 6W@100kHz | ~250μJ | 1~300kHz(オプションにて500kHz) |
DX-532-10 | 532nm | 10W@80kHz 10W@100kHz | ~260μJ | 1~300kHz(オプションにて500kHz) |
DX-532-14 | 532nm | 14W@50kHz 14W@100kHz | ~330μJ | 1~300kHz(オプションにて500kHz) |
DX-355-1 | 355nm | 0.8W@20kHz 1W@40kHz | ~40μJ | 1~200kHz(オプションにて300kHz) |
DX-355-3 | 355nm | 1.5W@20kHz 3W@50kHz 1.5W@100kHz | ~100μJ | 1~200kHz(オプションにて300kHz) |
DX-355-5 | 355nm | 5W@50kHz 3W@100kHz | ~150μJ | 1~200kHz(オプションにて300kHz) |
DX-355-7 | 355nm | 5W@40kHz 7W@60kHz 6W@100kHz | ~125μJ | 1~200kHz(オプションにて300kHz) |
ラインナップを見る(56)
モデル名 | パルスエネルギー | 繰返し周波数 | ビーム拡がり角 | モード |
---|---|---|---|---|
LPY704-10 | 420mJ @1064nm 210mJ @532nm 80mJ @355nm 50mJ @266nm | 10Hz | <0.8mrad | <3.5 |
LPY706-10 | 650mJ @1064nm 325mJ @532nm 100mJ @355nm 70mJ @266nm | 10Hz | <0.8mrad | <3.5 |
LPY664-10 | 850mJ @1064nm 425mJ @532nm 130mJ @355nm 95mJ @266nm | 10Hz | <0.8mrad | <3.5 |
LPY674-10 | 1000mJ @1064nm 500mJ @532nm 160mJ @355nm 110mJ @266nm | 10Hz | <0.8mrad | <3.5 |
LPY764-10 | 1250mJ @1064nm 675mJ @532nm 200mJ @355nm 120mJ @266nm | 10Hz | <0.8mrad | <3.5 |
LPY776-10 | 1750mJ @1064nm 700mJ @532nm 250mJ @355nm 130mJ @266nm | 10Hz | <0.8mrad | <3.5 |
LPY787-10 | 2000mJ @1064nm 750mJ @532nm 300mJ @355nm 150mJ @266nm | 10Hz | <0.8mrad | <3.5 |
LPY704-20 | 380mJ @1064nm 190mJ @532nm 70mJ @355nm 35mJ @266nm | 20Hz | <0.8mrad | <3.5 |
LPY706-20 | 600mJ @1064nm 300mJ @532nm 85mJ @355nm 65mJ @266nm | 20Hz | <0.8mrad | <3.5 |
LPY664-20 | 800mJ @1064nm 400mJ @532nm 110mJ @355nm 75mJ @266nm | 20Hz | <0.8mrad | <3.5 |
LPY674-20 | 850mJ @1064nm 425mJ @532nm 130mJ @355nm 80mJ @266nm | 20Hz | <0.8mrad | <3.5 |
LPY764-20 | 1000mJ @1064nm 500mJ @532nm 140mJ @355nm 90mJ @266nm | 20Hz | <0.8mrad | <3.5 |
LPY704-30 | 380mJ @1064nm 190mJ @532nm 50mJ @355nm 45mJ @266nm | 30Hz | <0.8mrad | - |
LPY706-30 | 550mJ @1064nm 225mJ @532nm 80mJ @355nm 60mJ @266nm | 30Hz | <0.8mrad | - |
LPY764-30 | 900mJ @1064nm 450mJ @532nm 150mJ @355nm 80mJ @266nm | 30Hz | <0.8mrad | ー |
LPY774-30 | 1200mJ @1064nm 600mJ @532nm 200mJ @355nm 100mJ @266nm | 30Hz | <0.8mrad | - |
LPY787-30 | 1500mJ @1064nm 750mJ @532nm 250mJ @355nm 120mJ @266nm | 30Hz | <0.8mrad | - |
LPY704-50 | 300mJ @1064nm 150mJ @532nm 40mJ @355nm 20mJ @266nm | 50Hz | <2.5mrad | - |
LPY742-50 | 450mJ @1064nm 225mJ @532nm 80mJ @355nm 35mJ @266nm | 50Hz | <2mrad | - |
LPY604T-10 | 80mJ @1064nm 40mJ @532nm 20mJ @355nm 15mJ @266nm | 10Hz | <0.8mrad | <1.3 |
LPY604T-20 | 70mJ @1064nm 35mJ @532nm 15mJ @355nm 10mJ @266nm | 20Hz | <0.8mrad | <1.3 |
LPY642T-10 | 350mJ @1064nm 175mJ @532nm 80mJ @355nm 40mJ @266nm | 10Hz | <0.8mrad | <1.3 |
LPY642T-20 | 300mJ @1064nm 150mJ @532nm 70mJ @355nm 30mJ @266nm | 20Hz | <0.8mrad | <1.3 |
LPY642T-30 | 250mJ @1064nm 125mJ @532nm 65mJ @355nm 25mJ @266nm | 30Hz | <0.8mrad | <1.3 |
LPY702-100 | 100mJ @1064nm 50mJ @532nm 20mJ @355nm 10mJ @266nm | 100Hz | <5mrad | - |
LPY704-100 | 230mJ @1064nm 115mJ @532nm 20mJ @355nm 15mJ @266nm | 100Hz | <5mrad | - |
LPY742-100 | 400mJ @1064nm 200mJ @532nm 70mJ @355nm 20mJ @266nm | 100Hz | <5mrad | - |
LPY702-150 | 90mJ @1064nm 45mJ @532nm 12mJ @355nm 7mJ @266nm | 150Hz | <5mrad | - |
LPY742-150 | 280mJ @1064nm 140mJ @532nm 30mJ @355nm 18mJ @266nm | 150Hz | <5mrad | - |
LPY702-200 | 70mJ @1064nm 35mJ @532nm 10mJ @355nm 6mJ @266nm | 200Hz | <5mrad | - |
LPY742-200 | 200mJ @1064nm 100mJ @532nm 30mJ @355nm 10mJ @266nm | 200Hz | <5mrad | - |
LPY704G-10 | 400mJ @1064nm 200mJ @532nm 80mJ @355nm 50mJ @266nm | 10Hz | <0.5mrad | <2 |
LPY706G-10 | 650mJ @1064nm 325mJ @532nm 110mJ @355nm 70mJ @266nm | 10Hz | <0.5mrad | <2 |
LPY707G-10 | 850mJ @1064nm 435mJ @532nm 150/230mJ @355nm 105mJ @266nm | 10Hz | <0.5mrad | <2 |
LPY674G-10 | 1000mJ @1064nm 500mJ @532nm 250mJ @355nm 110mJ @266nm | 10Hz | <0.5mrad | <2 |
LPY764G-10 | 1250mJ @1064nm 675mJ @532nm 225mJ @355nm 125mJ @266nm | 10Hz | <0.5mrad | <2 |
LPY776G-10 | 1600mJ @1064nm 820mJ @532nm 320/490mJ @355nm 160mJ @266nm | 10Hz | <0.5mrad | <2 |
LPY787G-10 | 2000mJ @1064nm 1000mJ @532nm 400mJ @355nm 195mJ @266nm | 10Hz | <0.5mrad | <2 |
LPY704G-20 | 380mJ @1064nm 190mJ @532nm 70mJ @355nm 45mJ @266nm | 20Hz | <0.5mrad | <2 |
LPY706G-20 | 600mJ @1064nm 300mJ @532nm 90mJ @355nm 65mJ @266nm | 20Hz | <0.5mrad | <2 |
LPY707G-20 | 800mJ @1064nm 400mJ @532nm 130mJ @355nm 75mJ @266nm | 20Hz | <0.5mrad | <2 |
LPY674G-20 | 850mJ @1064nm 425mJ @532nm 150mJ @355nm 80mJ @266nm | 20Hz | <0.5mrad | <2 |
LPY764G-20 | 1000mJ @1064nm 500mJ @532nm 140mJ @355nm 90mJ @266nm | 20Hz | <0.5mrad | <2 |
LPY776G-20 | 1400mJ @1064nm 700mJ @532nm 280mJ @355nm 140mJ @266nm | 20Hz | <0.5mrad | <2 |
LPY787G-20 | 1800mJ @1064nm 900mJ @532nm 380mJ @355nm 180mJ @266nm | 20Hz | <0.5mrad | <2 |
LPY704G-30 | 380mJ @1064nm 190mJ @532nm 50mJ @355nm 45mJ @266nm | 30Hz | <0.5mrad | <2 |
LPY706G-30 | 550mJ @1064nm 225mJ @532nm 80mJ @355nm 60mJ @266nm | 30Hz | <0.5mrad | <2 |
LPY764G-30 | 900mJ @1064nm 450mJ @532nm 150mJ @355nm 80mJ @266nm | 30Hz | <0.5mrad | <2 |
LPY774G-30 | 1200mJ @1064nm 600mJ @532nm 260mJ @355nm 120mJ @266nm | 30Hz | <0.5mrad | < 2 |
LPY787G-30 | 1500mJ @1064nm 750mJ @532nm 300mJ @355nm 150mJ @266nm | 30Hz | <0.5mrad | <2 |
LPY7864-10 | 2750mJ @1064nm 1400mJ @532nm 600mJ @355nm 250mJ @266nm | 10Hz | <0.5mrad | ー |
LPY7864-20 | 2250mJ @1064nm 1100mJ @532nm 480mJ @355nm 140mJ @266nm | 20Hz | <0.5mrad | ー |
LPY7864-30 | 2000mJ @1064nm 1000mJ @532nm 450mJ @355nm 95mJ @266nm | 30Hz | <0.5mrad | ー |
LPY7864-50 | 1400mJ @1064nm 700mJ @532nm 250mJ @355nm 80mJ @266nm | 50Hz | <0.5mrad | ー |
LPY7875-10 | 3500mJ @1064nm 1750mJ @532nm 700mJ @355nm 275mJ @266nm | 10Hz | <0.5mrad | ー |
LPY7875-20 | 2750mJ @1064nm 1350mJ @532nm 600mJ @355nm 170mJ @266nm | 20Hz | <0.5mrad | ー |
ラインナップを見る(4)
モデル名 | 平均出力 | パルスエネルギー | パルス幅 |
---|---|---|---|
RGL-1064-2 | 2W@1kHz | 2mJ@1kHz | < 25ps |
RGL-1064-4 | 4W@1kHz | 4mJ@1kHz | 50ps(nominal) |
RGL 532-1.5 | 1.5W@1kHz | 1.5mJ@1kHz | < 25ps |
RGL 532-2.5 | 2.5W@1kHz | 2.5mJ@1kHz | 50ps(nominal) |
ラインナップを見る(12)
モデル名 | 波長 | 平均出力 | 出力安定性 |
---|---|---|---|
PS-1064-15 | 1064nm | 15W | 2% |
PS-1064-50 | 1064nm | 50W | 1%rms |
PS-1064-80 | 1064nm | 80W | 1%rms |
PS-1064-100 | 1064nm | 100W | not standard |
PS-532-10 | 532nm | 10W | 2%rms |
PS-532-35 | 532nm | 35W | 2%rms |
PS-532-50 | 532nm | 50W | 2%rms |
PS-532-80 | 532nm | 80W | not standard |
PS-355-3 | 355nm | 3W | 3%rms |
PS-355-15 | 355nm | 15W | 3%rms |
PS-355-25 | 355nm | 25W | 3%rms |
PS-355-40 | 355nm | 40W | not standard |
ラインナップを見る(10)
モデル名 | 波長 | パルスエネルギー | 繰り返し周波数 |
---|---|---|---|
DM20-527-DH | 527nm | 20mJ@1kHz(各ヘッド) | single shot to 10kHz |
DM30-527-DH | 527nm | 30mJ@1kHz(各ヘッド) | single shot to 10kHz |
DM40-527-DH | 527nm | 40mJ@1kHz(各ヘッド) | single shot to 10kHz |
DM50-527-DH | 527nm | 50mJ@1kHz(各ヘッド) | single shot to 10kHz |
DM60-527-DH | 527nm | 60mJ@1kHz(各ヘッド) | single shot to 10kHz |
DM100-527-DH | 527nm | 100mJ@1kHz(各ヘッド) | 0.5kHz to 10kHz |
DM60-532-DH | 532nm | 6mJ@10kHz(各ヘッド) | 1 to 30kHz |
DM100-532-DH | 532nm | 10mJ@10kHz(各ヘッド) | 1 to 30kHz |
DM150-532-DH | 532nm | 15mJ@10kHz(各ヘッド) | 1 to 50kHz |
DM200-532-DH | 532nm | 20mJ@10kHz(各ヘッド) | 1 to 50kHz |
