APPLICATION アルミナセラミックス加工

アルミナセラミックスは高い電気絶縁性を持つ他、耐食性、耐摩耗性、高い強度などの特長があるため、電気部品や産業用機械部品に幅広く利用されている材料です。従来ダイヤモンド加工や超音波加工といった方法で加工されてきたアルミナセラミックですが、より速く精密に加工する方法としてレーザー加工が注目されています。弊社では、アルミナセラミックスの加工に適したレーザーを取り扱っております。

 Photonics Industries 社製
RXシリーズ
DXシリーズ

DX-ACシリーズ

アルミナセラミックス板 2.2mmt 厚板からの部材くり抜き / 角穴

アルミナセラミックス板 2.2mmt 厚板からの部材くり抜き / 丸穴

ルミナセラミックス板 0.6mmt 異型微細くり抜き加工

アルミナセラミックス板 0.6mmt 高速微細穴あけ加工

アルミナセラミックス ブロック 3.0mm×5.0mm スルーホール形成(穴あけ)

アルミナセラミックス ブロック 10.0mmt スルーホール形成(穴あけ)

アルミナセラミックス板 3.0mmt 切り抜き加工(穴あけ)

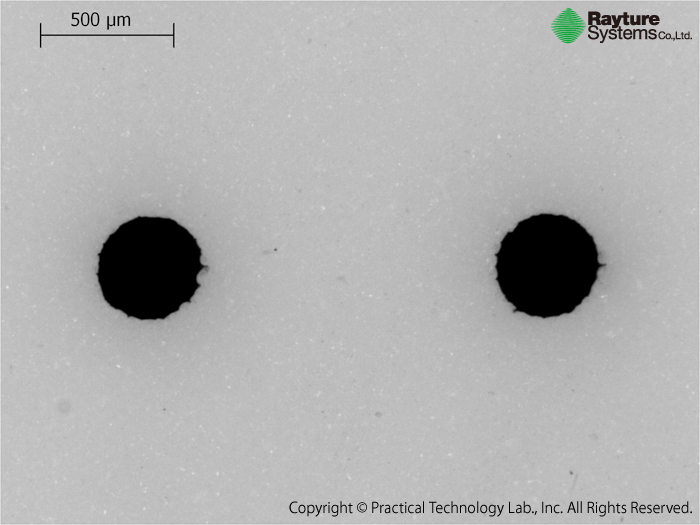

ピコ秒レーザーを用いたアルミナセラミックスの穴あけ加工

ピコ秒レーザーを用いたアルミナ基板への角穴形成

ピコ秒レーザーを用いたアルミナ基板へのバンプ形成

全3件製品があります


最大100W 産業用ピコ秒レーザー

RXシリーズ

1064nm532nm355nm
最大100W
ラインナップを見る(15)
モデル名 波長出力パルス幅
RX-1064-10 1064nm10W@1MHz~ 10ps
RX-1064-30 1064nm30W@1MHz~ 10ps
RX-1064-48 1064nm48W@1MHz~ 10ps
RX-1064-70 1064nm70W@1MHz~ 10ps
RX-1064-100 1064nm100W@1MHz~ 10ps
RX-532-5 532nm5W@100kHz~7ps
RX-532-20 532nm20W@100kHz~7ps
RX-532-35 532nm30W@200 kHz
35W@200 kHz
35W@800 kHz
~7ps
RX-532-48 532nm48W@200kHz
48W@400kHz
48W@1MHz
~7ps
RX-532-70 532nm70W@400kHz
70W@600kHz
70W@1MHz
~7ps
RX-355-3 355nm3W@100kHz~7ps
RX-355-12 355nm12W@100kHz~7ps
RX-355-20 355nm20W@200kHz
20W@400kHz
20W@1MHz
~7ps
RX-355-28 355nm28W@200kHz
28W@400kHz
28W@1MHz
~7ps
RX-355-45 355nm45W@400kHz
45W@600kHz
45W@1MHz
~7ps


ナノ秒高出力レーザー

DXシリーズ

532nm355nm
最大100W
ラインナップを見る(14)
モデル名 波長平均出力パルスエネルギー繰返し周波数
DX-532-25 532nm25W@50kHz
22W@200kHz
20W@300kHz
17W@400kHz
~0.9mJ Single Shot to 500 kHz (Option to 1MHz)
DX-532-35 532nm35W@100kHz
35W@200kHz
33W@300kHz
32W@400kHz
30W@500kHz
~0.6mJSingle Shot to 500 kHz (Option to 1MHz)
DX-532-48 532nm48W@100kHz
48W@200kHz
46W@300kHz
43W@400kHz
40W@500kHz
~1mJSingle Shot to 500 kHz (Option to 1MHz)
DX-532-70 532nm70W@100kHz
65W@200kHz
60W@300kHz
55W@400kHz
50W@500kHz
~1.5mJ Single Shot to 500 kHz (Option to 1MHz)
DX-532-100 532nm100W@100kHz
95W@200kHz
85W@300kHz
80W@400kHz
75W@500kHz
~1.9mJ Single Shot to 500 kHz (Option to 1MHz)
DX-355-15 355nm15W@50kHz
10W@100kHz
5W@200kHz
~0.3mJSingle Shot to 200 kHz (Option to 300kHz)
DX-355-20 355nm20W@50kHz
18W@100kHz
10W@200kHz
~0.4mJSingle Shot to 200 kHz (Option to 300kHz)
DX-355-28 355nm28W@60kHz
23W@100kHz
18W@200kHz
~0.6mJSingle Shot to 200 kHz (Option to 300kHz)
DX-355-40 355nm40W@60kHz
40W@100kHz
22W@200kHz
~1mJSingle Shot to 200 kHz (Option to 300kHz)
DX-355-50 355nm50W@70kHz
50W@100kHz
30W@200kHz
~1mJSingle Shot to 200 kHz (Option to 300kHz)
DX-532-LP 532nm35W@40kHz
25W@200kHz
Single Shot to 200 kHz
DX-532-HLP 532nm48W@40kHz
40W@200kHz
Single Shot to 200 kHz
DX-355-LP 355nm16W@40kHz
4W@200kHz
Single Shot to 200 kHz
DX-355-HLP 355nm28W@40kHz
7W@200kHz
Single Shot to 200 kHz


ナノ秒完全空冷小型レーザー

DX-ACシリーズ

532nm355nm
最大14W完全空冷
ラインナップを見る(8)
モデル名 波長平均出力パルスエネルギー繰返し周波数
DX-532-2 532nm2W@40kHz
2W@100kHz
50μJ1~300kHz(オプションにて500kHz)
DX-532-6 532nm6W@40kHz
6W@100kHz
~250μJ1~300kHz(オプションにて500kHz)
DX-532-10 532nm10W@80kHz
10W@100kHz
~260μJ1~300kHz(オプションにて500kHz)
DX-532-14 532nm14W@50kHz
14W@100kHz
~330μJ1~300kHz(オプションにて500kHz)
DX-355-1 355nm0.8W@20kHz
1W@40kHz
~40μJ1~200kHz(オプションにて300kHz)
DX-355-3 355nm1.5W@20kHz
3W@50kHz
1.5W@100kHz
~100μJ1~200kHz(オプションにて300kHz)
DX-355-5 355nm5W@50kHz
3W@100kHz
~150μJ1~200kHz(オプションにて300kHz)
DX-355-7 355nm5W@40kHz
7W@60kHz
6W@100kHz
~125μJ1~200kHz(オプションにて300kHz)
