ラマン分光

ラマン分光とは、レーザー光を物質に照射して、発生したラマン散乱光を分光器、もしくは干渉計で検出することでラマンスペクトルを得て、物質の分子構造や結晶構造などを知ることができる手法です。

光が物質に入射して分子と衝突すると、その一部には散乱と呼ばれる現象が起きます。この散乱光の波長を調べると、大部分の成分は入射光と同じ波長(レイリー散乱光)ですが、極わずかな成分には入射光と異なった波長の光(ラマン散乱光)が含まれています。

チャンドラセカール・ラマン(1888-1970、インド)は、この入射光と異なった波長をもつ光の振動数が、分子の固有振動数になっていることを発見し、「ラマン効果」と名付け、1930年にノーベル物理学賞を受賞しました。この研究によって、様々な物質についての研究調査ができるようになりました。

ラマン分光の用途

  • 物質の同定、判別
  • 物質または成分の分布の調査(医薬品錠剤など)
  • 粒子のサイズの調査
  • 物質または化学種の相対量の調査

◎測定可能なもの

無機化合物、有機物、固体、液体、気体、粉末、液中、フィルム、ガラス越しなど
私たちの身の回りにあるほとんどのものを、特別な前処理なしで測定できます。

ラマン分光の特徴

赤外吸収分光装置とはよく似ているのですが、赤外吸収は、透過光のうち分子振動により吸収された振動数の光を調べることで、分子振動数すなわち分子と振動の種類を把握します。一方、ラマン散乱は入射光と散乱光の振動数の差から分子の情報を得ます。

ラマン分光ではガラス越しや水溶液中での観察や、微小領域の分析が可能という利点があります。

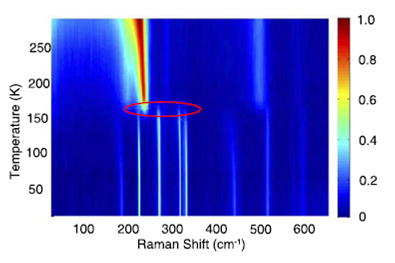

ラマン分光時のグラフ

ラマン分光におすすめのレーザー

弊社の取り扱う英国Laser Quantum(レーザーカンタム)社のレーザーシステムは、このラマン分光用の光源として世界中で数多くの納入実績があります 。波長は671nm、660nm、561nm、532nm、473nmからご選択、また様々なご要求仕様にマッチする低価格モデル、高安定性モデル、高出力モデル、狭線幅/単一周波数(SLM)モデルをラインナップしています。

・小型/低価格モデル:gemレーザーシステム

・小型/高安定性モデル:ventusレーザーシステム    ※ventusのラマン分光に関する論文はコチラ

・中高出力モデル:opusレーザーシステム

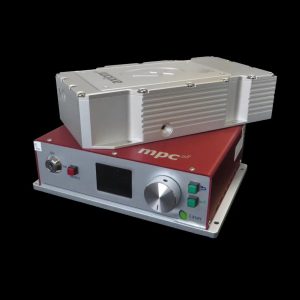

・高出力モデル:axiomレーザーシステム

・単一周波数モデル:torusレーザーシステム



「ラマン分光」関連論文

Detection of DNA hybridization using electrochemical impedance spectroscopy and surface enhanced Raman scattering

Single cell analysis using surface enhanced Raman scattering (SERS) tags

High-Pressure Synthesis of Boron-Doped Ultrasmall Diamonds from an Organic Compound

Laser requirements and advances for Raman technique

Surfactant adsorption kinetics by total internal reflection Raman spectroscopy. Part II: CTAB and Triton X-100 mixtures on silica



レーザー詳細仕様のご説明、お客様のご用途/ニーズにあわせてレーザーシステムのご提案を致しますので、お電話(03-3351-0717)もしくはお問合せフォームよりお気軽にお問合せください。

条件に一致する製品は6件あります

1MHz 波長ロック機能を持つ唯一のSLMレーザー

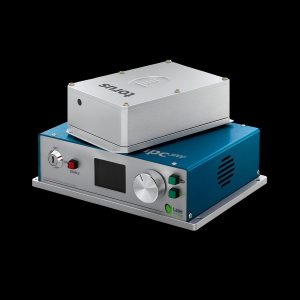

torusシリーズ

660nm532nm
単一周波数
ラインナップを見る(2)
モデル名 平均出力ビーム径モードビーム拡がり角出力安定性偏光比
torus 532 250mW、500mW、750mW1.7mm±0.2mmTEM00 - M2 < 1.1<0.45 mrad<1.0% rms>100:1
torus 660 150mW、200mW1.7mm±0.2mmTEM00 - M2 < 1.1<0.55 mrad<1.0% rms>100:1

装置組込みに最適なコンパクトCWレーザー

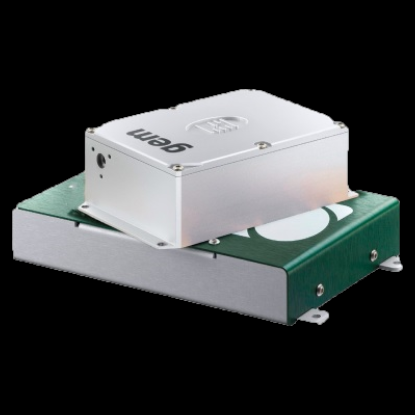

gemシリーズ

671nm660nm640nm561nm532nm473nm
最大2W
ラインナップを見る(6)
モデル名 平均出力線幅出力安定性光ノイズ
gem 473 100mW、250mW、500mW40GHz<1.0%rms(温度一定、100時間以上測定)<1.0%rms
gem 532 100mW、250mW、500mW、1W、1.5W、2W30GHz<0.8 %rms(温度一定、100時間以上測定)<0.8%rms
gem 561 100mW、250mW、500mW、750mW、1W40GHz<1.0%rms(温度一定、100時間以上測定)<1.5%rms
gem 640 100mW、250mW、500mW40GHz<0.8%rms(温度一定、100時間以上測定)<0.8%rms
gem 660 100mW、250mW、500mW、750mW、1W30GHz<1.0%rms(温度一定、100時間以上測定)<0.6%rms
gem 671 100mW、250mW、500mW、750mW30GHz<1.0%rms(温度一定、100時間以上測定)<0.6%rms

高機能、高汎用性 コンパクトCWレーザー

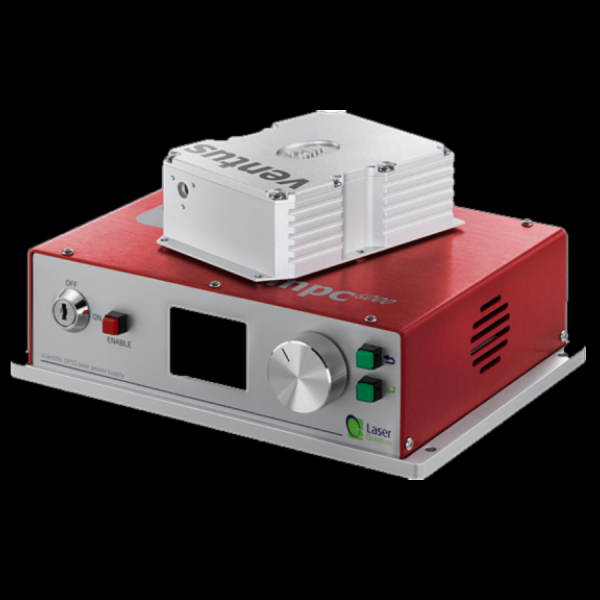

ventusシリーズ

671nm660nm561nm532nm473nm
最大1.5W
ラインナップを見る(6)
モデル名 平均出力線幅出力安定性光ノイズ
ventus 473 100mW、250mW、350mW40GHz<0.6% rms(温度一定、100時間以上測定)≤0.7% RMS
ventus 532 100mW、250mW、500mW、750mW、1W、1.5W30GHz<0.4% rms(温度一定、100時間以上測定)<0.15% RMS (<500 mW 0.4% RMS)
ventus solo 532 100mW、250mW、500mW、750mW10GHz<0.4% rms(温度一定、100時間以上測定)<1% rms
ventus 561 100mW、250mW、350mW、500mW、750mW40GHz<1.0% rms(温度一定、100時間以上測定)<1.5% rms
ventus 660 100mW、250mW、500mW、750mW30GHz<0.5% rms(温度一定、100時間以上測定)<0.5 % rms
ventus 671 100mW、250mW、500mW30GHz<1.0% rms(温度一定、100時間以上測定)<0.6% rms

高出力、高汎用性 CWレーザー

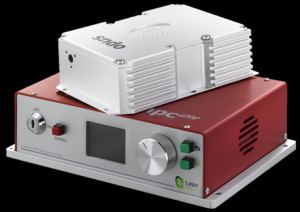

opusシリーズ

1064nm660nm532nm
最大10W
ラインナップを見る(3)
モデル名 平均出力出力安定性光ノイズ
opus 532 2W、3W、4W、5W、6W≤0.2%rms(温度一定、100時間以上測定)<0.08%rms
opus 660 1W、1.5W<1%rms(温度一定、100時間以上測定)<0.6%rms
opus 1064 2W、4W、6W、8W、10W<0.1%rms(温度一定、100時間以上測定)<0.15%rms
