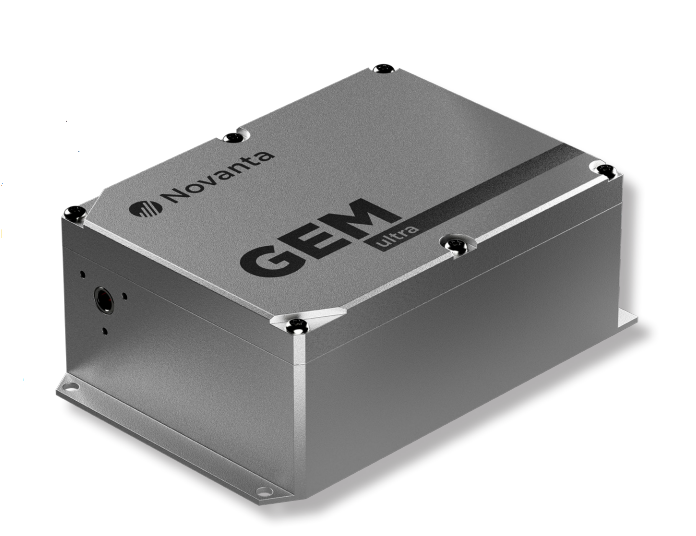

GEM ultraシリーズ

【新発売！】温度変動にも強い！高安定・低ノイズの新世代コンパクトCWレーザー

532nm
製品カタログ お問い合わせ
GEM ultraはLaser Quantum社レーザーのみならず、市場にある他の製品を遥かに凌駕する真の次世代レーザーです。
  • 低ノイズ
  • 高い出力安定性
  • 横モードシングル
  • ファイバー伝送オプション
  • 装置組込みに最適な小型設計
  • インターネットを介したリモート診断/調整
  • 任意のレーザー出力値に調整が可能なスマート電源標準装備
DESCRIPTION

製品概要

 世界最高クラスの安定性と低ノイズ

── GEM ultra シリーズ、新登場

温度変動に負けない ±10 mW の安定性、
出力を下げても変わらない <0.1% rms ノイズ。
これまでの常識を超えた、次世代CWレーザー。

主な特徴

  1. ±10 mW 安定性（50時間連続測定）
  2. <0.1% rms 超低ノイズ（70時間実測）
  3. 横モードシングル・高ビーム品質
  4. リモート診断・スマート電源搭載
  5. コンパクト＆高信頼性設計

圧倒的な出力安定性

環境温度が18〜38℃の範囲で変化しても、出力変動はわずか ±10 mW。
長時間の計測や精密実験でも、結果を揺るがさない信頼性を実現します。

変わらないノイズ特性

例えば2Wから50 mWまで出力を大幅に下げても、ノイズは <0.1% rms を維持。
一般的なレーザーでは出力低下と共にノイズが増える中、GEM ultraは常に低ノイズ。

ユーザーに優しいスマート設計

コンパクト筐体、スマート電源、リモート診断機能を標準搭載。
導入後のメンテナンス性も高く、安心して長期運用いただけます。

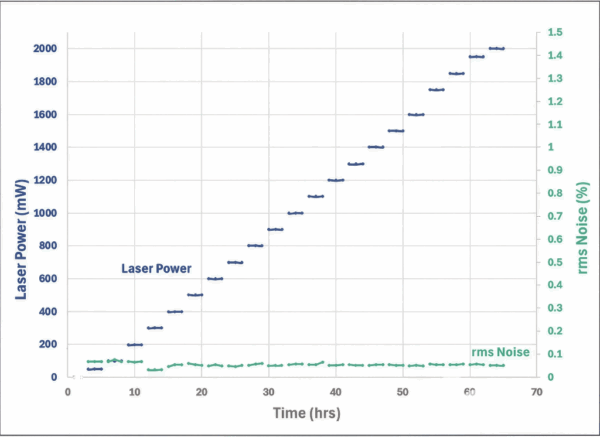

レーザーパワーを下げても性能は落ちない、唯一のレーザー

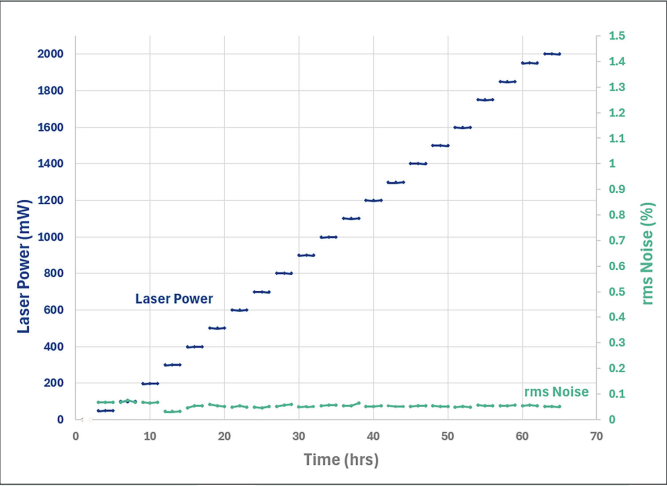

レーザーパワーを５０mW～２０００mWまで可変しても、ノイズにほとんど変化（<0.1% rms）が生じません（７０時間測定）。

当社従来品を含む、一般的なレーザーでは定格出力を可変させると仕様性能を満たしませんが、本製品はレーザー内部にアッテネーターを組み込んでおり、出力を大幅に下げても高性能を維持します。独自の技術が可能にした次世代モデルです。

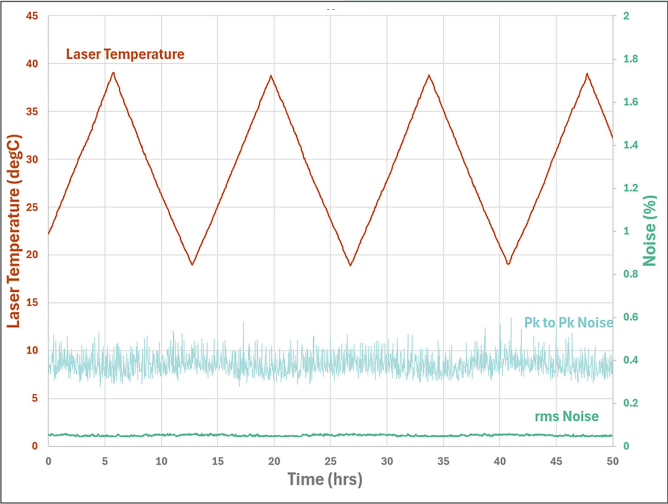

極端な温度変化にも対応！

仮にレーザーヘッド内部の温度が１８℃～３８℃まで変化しても、出力変動はたった±10mWで、ノイズの変動もほとんどない、高い安定性を実現したレーザーです（５０時間測定）。

革新的な製造プロセスにより、製造効率アップへ！

レーザー製造の半自動化およびCTE（熱膨張係数）完全一致素材（※）の採用により、製造効率アップへ！
※光学部品、マウント、キャビティベースプレート、接着剤

アプリケーション例

高い出力安定性、低ノイズ、高ビーム品質を兼ね備えているため、
ラマン分光、蛍光イメージング、生体イメージング、光ピンセット、DNAシーケンサ等でご使用いただけます。


ラマン分光
光ピンセット
【製品比較】 GEM ultra A社レーザー B社レーザー C社レーザー
出力安定性 <1%
8時間以上		 <2%(約0.7%rms)
8時間以上		 <2%(約0.7%rms)
8時間以上		 ±2%
ノイズ <0.1%rms <0.1%rms <0.25%rms <0.5%rms
ビーム品質 M2<1.1 M2<1.1 M2<1.1 M2<1.1
ビーム位置安定性 ＜10μrad/℃ ＜10μrad/℃ ＜30μrad/℃ ＜20μrad/℃
リモート診断、調整機能 あり なし なし なし

レーザー光の取り回しを容易に行うことが出来るファイバーカップリングオプションも対応可能です。

・シングルモード/偏波保持ファイバーカップリング：60％以上のカップリング効率
・マルチモードファイバーカップリング：80％以上のカップリング効率
※レーザー出力、ファイバー仕様によりカップリング効率が異なる場合があります。

LabVIEW、DOS、DOSエミューターなどのソフトウエアに対応していますのでお客様のプログラムにも対応可能です。

またレーザーシステムをPCに接続し、インターネット回線を介してエンジニアサーバーにアクセスすることで、Novanta社エンジニアがリモートでの診断/調整メンテナンスを装置や研究室に設置した状態で対応できます。

Novanta社はレーザーヘッドに最大1200Gのドロップテストを行っており、耐衝撃性にも優れています。性能、使い勝手の良さはもちろん、サポート/メンテナンス性も高いレーザーシステムです。


付属ソフトウエアで容易にレーザー操作
リモート診断/調整手順の動画

GEM ultraレーザーは水冷・空冷オプションがあります。ご使用用途をお伺いした上で、最適な製品をご提案いたしますのでお気軽にお問合せください。
