ナノ秒完全空冷小型レーザー

532nm355nm

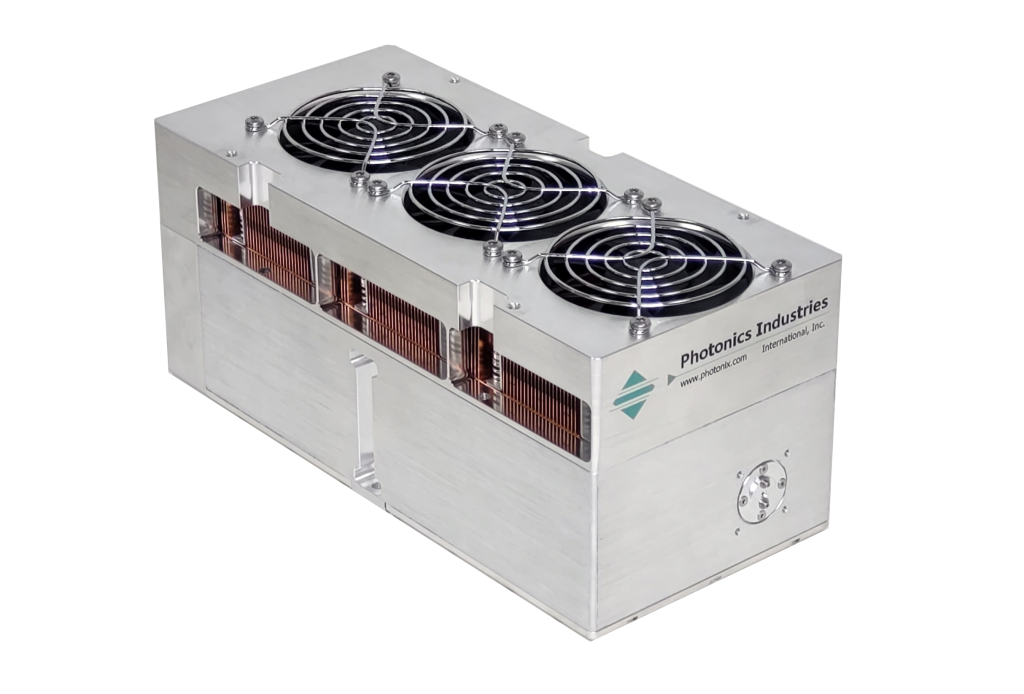

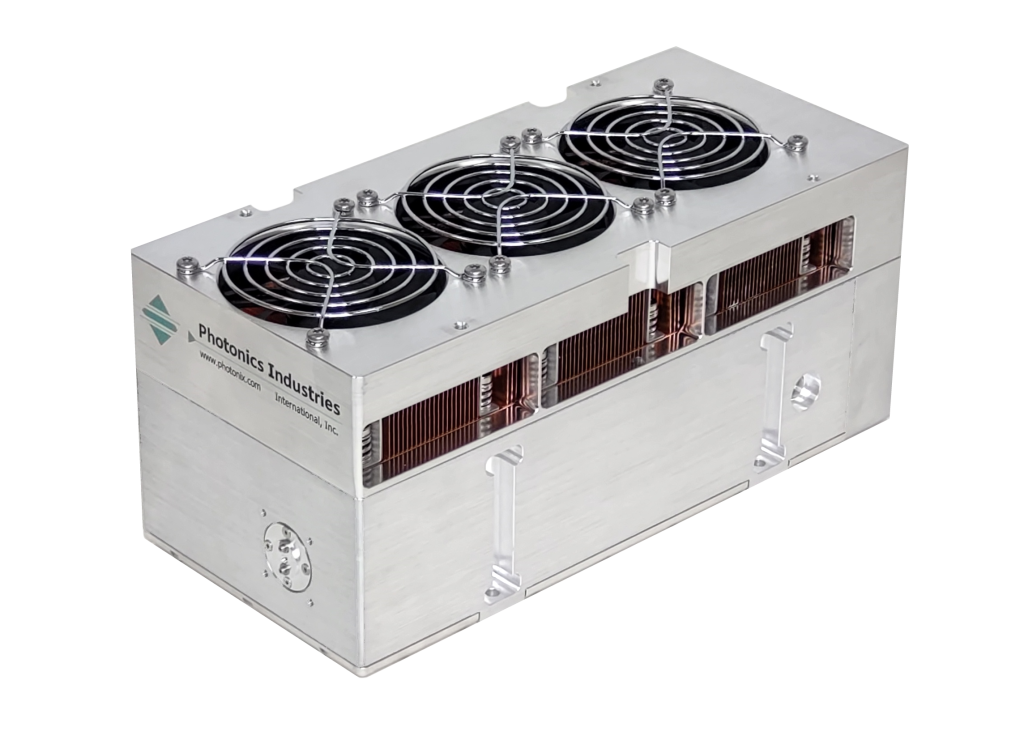

DX-ACシリーズは完全空冷、かつ共振器内に高調波結晶を配置することで高い波長変換効率と結晶の超寿命化を実現するイントラキャビティーデザイン(特許取得済)を採用しているコンパクト、ナノ秒DPSSレーザーシステムです。
DESCRIPTION

製品概要

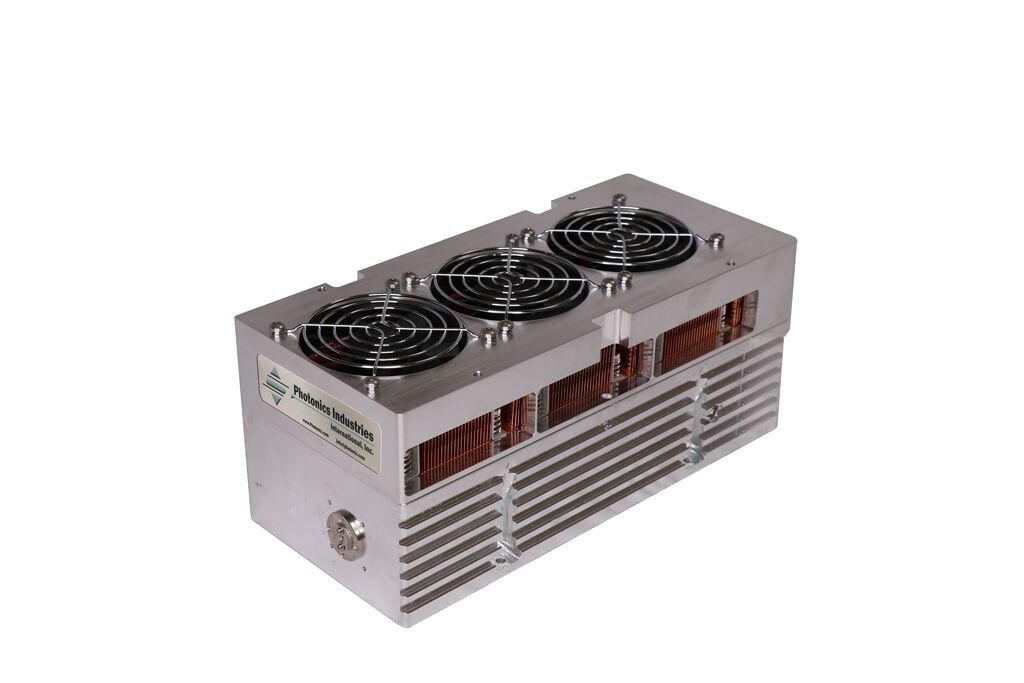

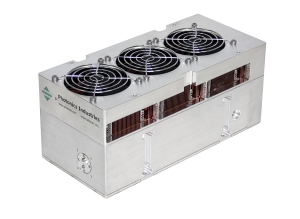

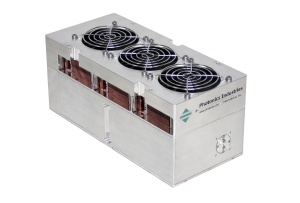

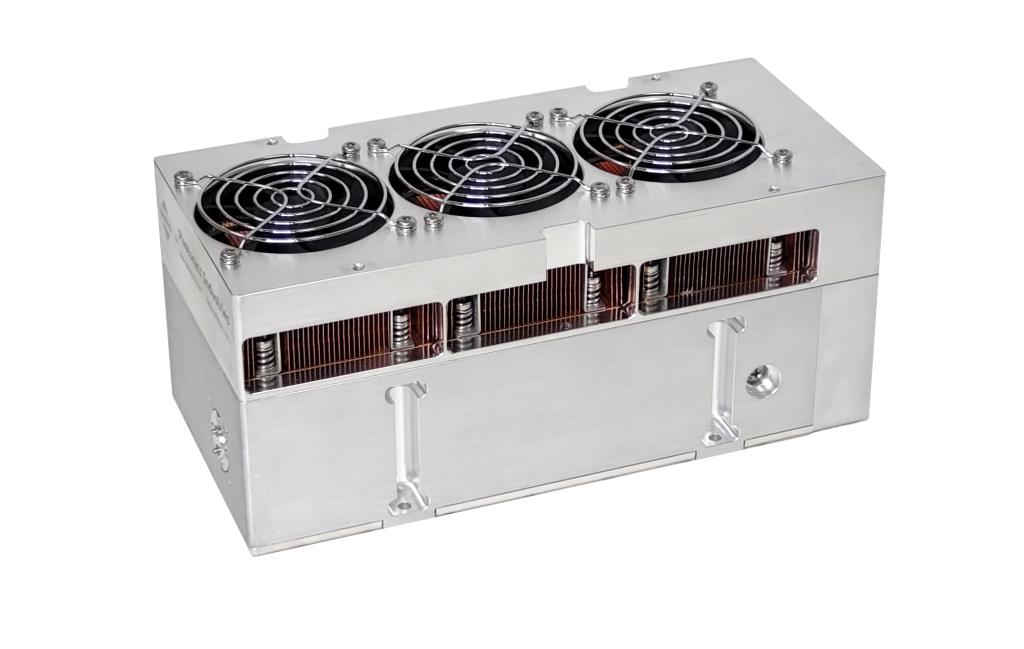

DX-ACシリーズ概要

DX-ACシリーズは完全空冷、最大15W@532nm、最大10W@355nmモデルまでラインナップしています。

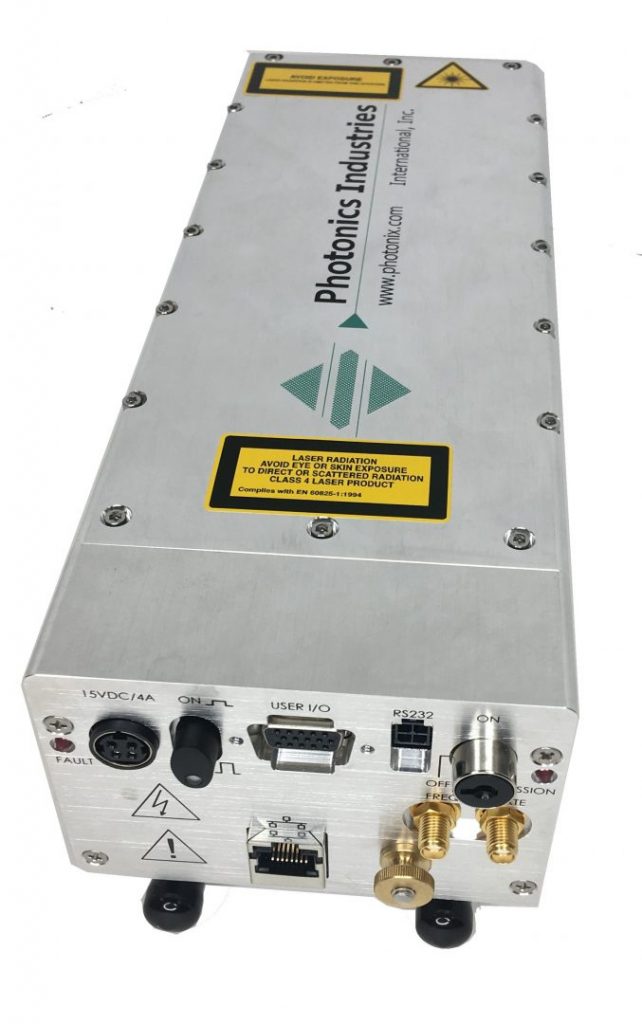

レーザーヘッドとレーザー電源を一体型にしたオールインワン設計を新たに採用し、レーザーシステム構成がシンプルで設置面積が小さいため装置への組込みにも最適なレーザーシステムになっています。

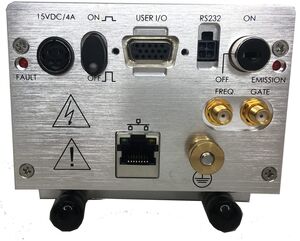

高ビーム品質(M2<1.1)、ビーム位置安定性はもちろん、DXレーザーシステムはパルス間安定性が高いことが特徴のため、印字/切断/スクライビングなどのレーザー微細加工に最適なレーザーシステムです。また多機能な制御ソフトウエアにより、リアルタイム外部TTL制御やアナログ制御が可能です。



DX-ACシリーズラインナップ

【カタログ】DX-ACシリーズ

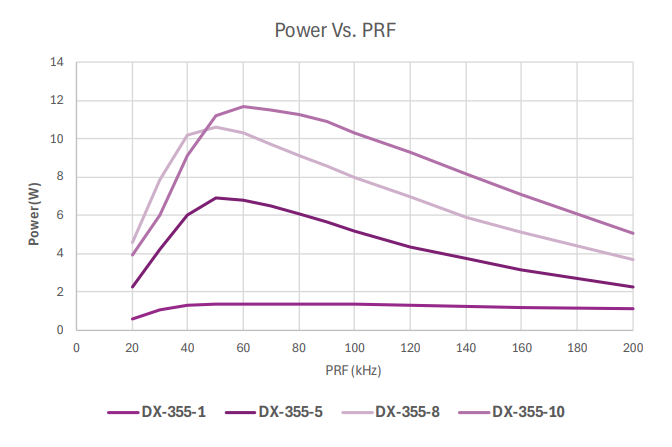

モデル名 DX-355-1 DX-355-5 DX-355-8 DX-355-10
波長 355nm
平均出力 0.8 [email protected]
1 [email protected]
[email protected]
[email protected]
[email protected]
[email protected]
[email protected]
[email protected]
パルスエネルギー ~20µJ ~100µJ ~150µJ ~200µJ
ビーム拡がり角 < 2.5 mrad
パルス幅(nominal) < [email protected] kHz
[email protected] kHz

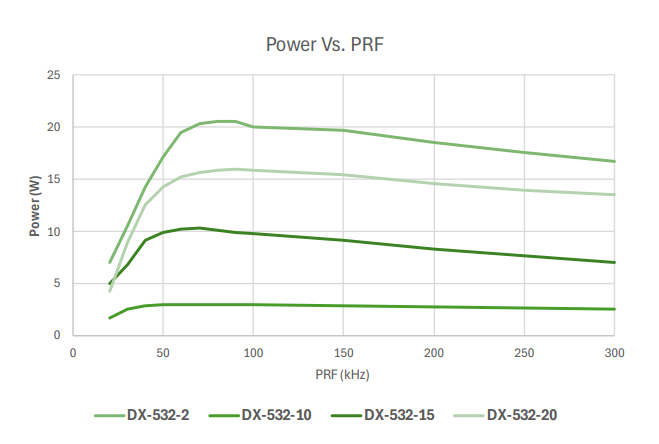

モデル名 DX-532-2 DX-532-10 DX-532-15
波長 532nm
平均出力 [email protected]
[email protected]
[email protected]
[email protected]
[email protected]
[email protected]
パルスエネルギー ~20µJ ~100µJ ~150µJ
ビーム拡がり角 < 2.5 mrad
パルス幅(nominal) < [email protected] kHz
[email protected] kHz



高出力モデルであるDXシリーズでは、最大[email protected]、最大55W@355nmモデルまでラインナップしています。

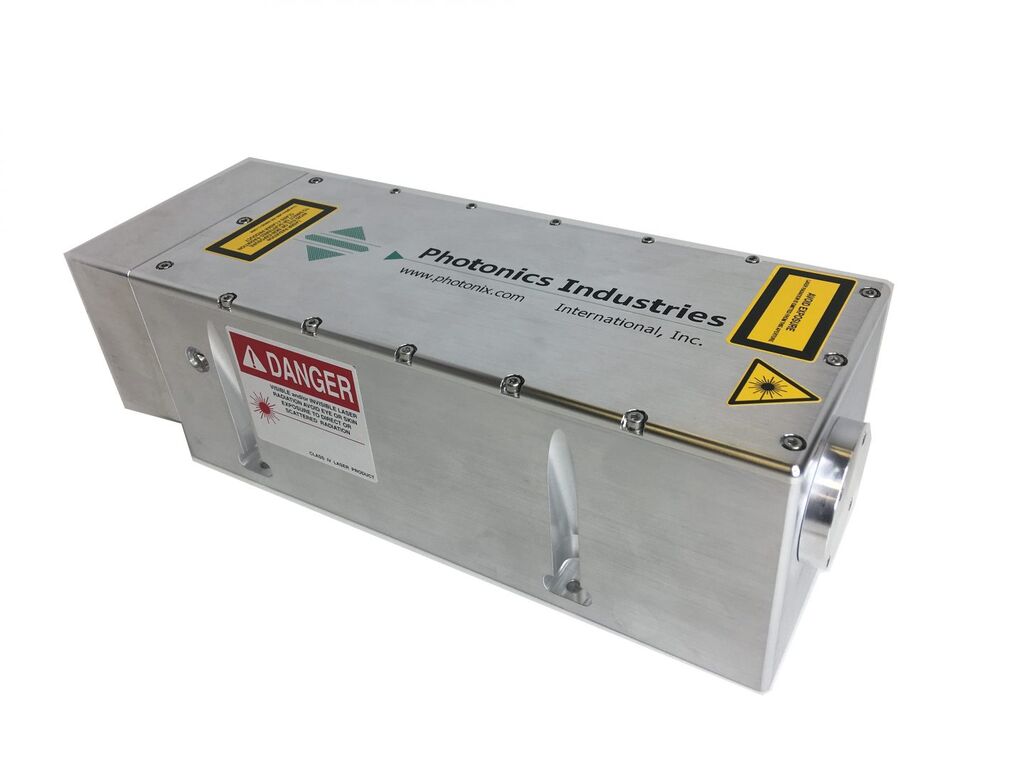

高出力発振モデル(DXシリーズ)
最大100W@532nm
最大55W@355nm



主要スペック比較表

DX-ACシリーズ A社 B社 C社
平均出力 15W (Green)
10W (UV)
14W (Green)
8W (UV)
5W (Green)
6W (UV)
15W (Green)
3W (UV)
パルス幅 <15ns <35ns (Green)
<25ns (UV)
<15ns <30ns (Green)
<15ns (UV)
繰返し周波数 <500kHz (Green)
<300kHz (UV)
<150kHz <500kHz <300kHz
長時間安定性 (rms) <2% <2% <2% <3%
M2 <1.1 <1.1 <1.3 <1.2
拡がり角 <2.5mrad <2.8mrad <3.5mrad(Green)
<3.0mrad(UV)
<2.2mrad

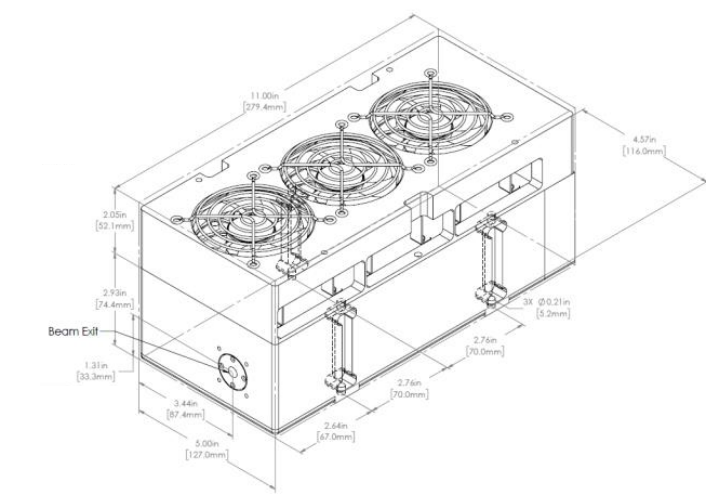

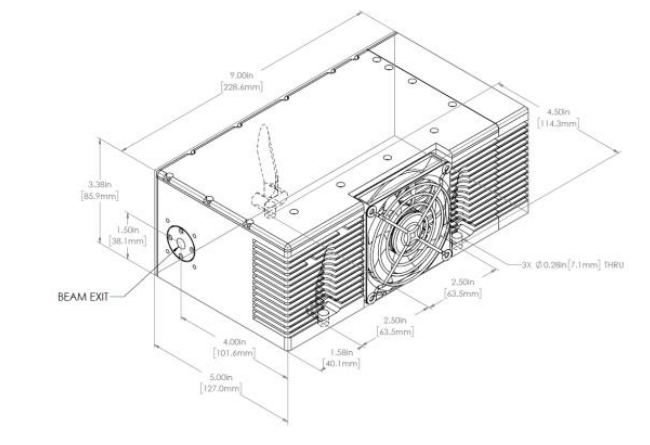

レーザーヘッド

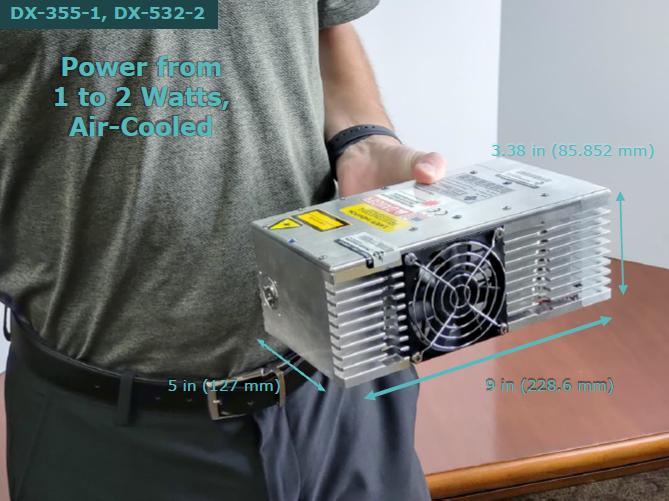

寸法
229×127×86
280×127×127
500×200×166 179×105×132
330×127×180
290×140×166
203×127×88
電源 不要 355×131×100 不要 381×381×127

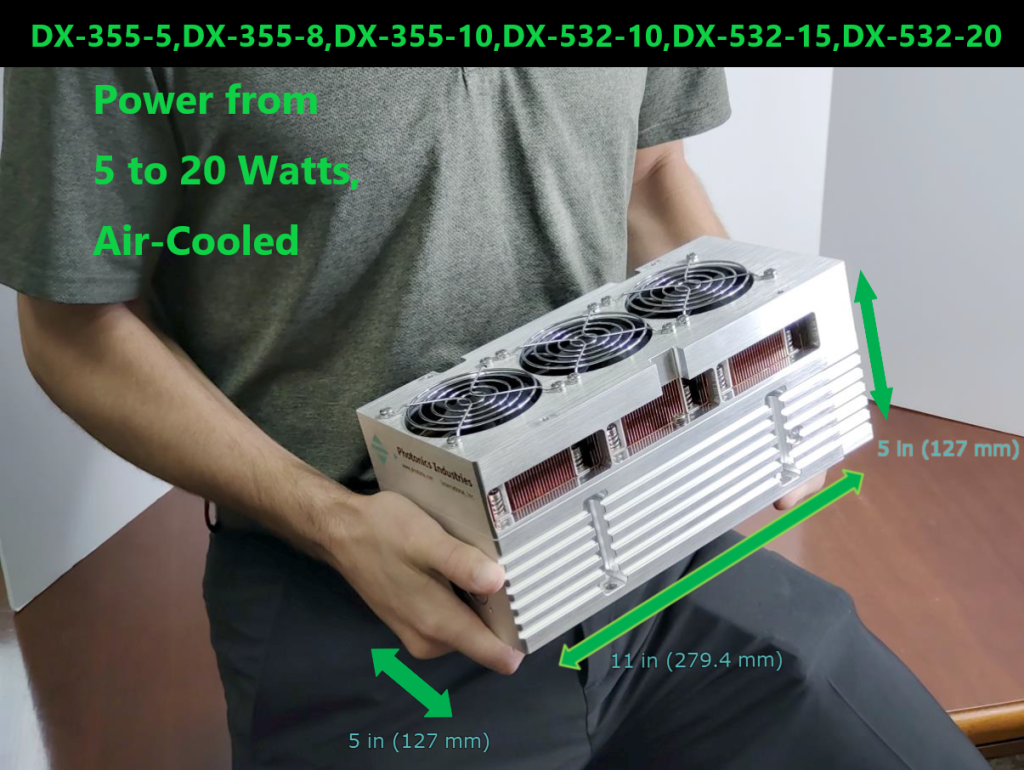

小型で装置組み込みに最適
