最大850mJ 小型 パルスYAGレーザー

1064nm532nm355nm266nm213nm
  • 非常に小型でかつ頑丈なレーザー:産業用でもご利用いただける頑丈な設計!
  • ガウシアン共振器タイプ(M2<2)、テレスコピック共振器タイプ(低拡がり角)
  • 最大パルスエネルギー:850mJ@1064nm
  • 2倍波(532nm)、3倍波(355nm)、4倍波(266nm)、5倍波(213nm)発振可能:
    モジュールの付け替えによる簡単波長切替
  • 完全循環式水冷

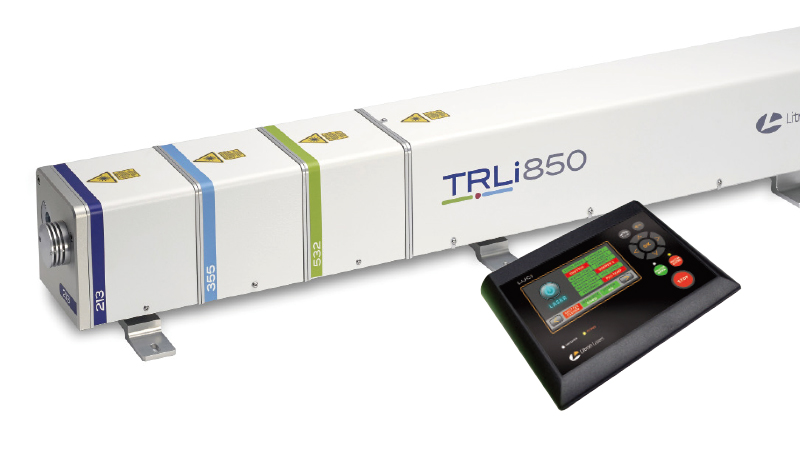

  • タッチパネルコントローラーで簡単操作
  • PC制御ソフトウエア標準装備
  • 電動アッテネーター(オプション)
  • 自動安定化機能(オプション)
  • 自動倍波結晶フェーズマッチング機能(オプション)
DESCRIPTION

製品概要

TRLiシリーズ概要

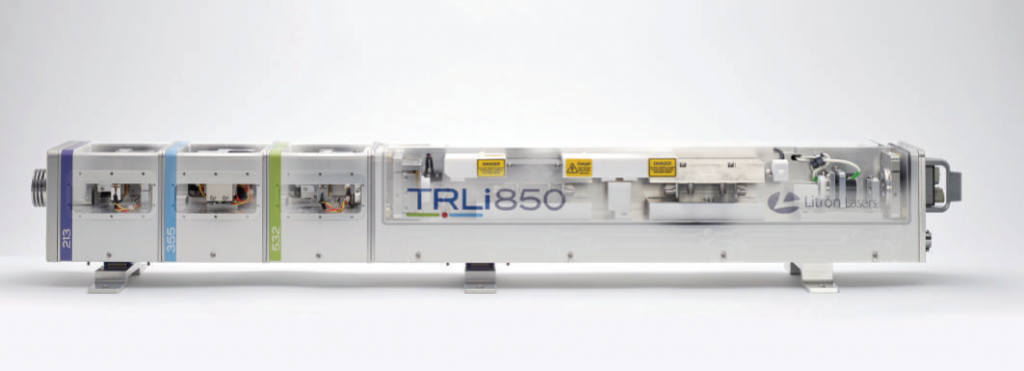

TRLi レーザーシリーズは小型モデルであるNanoシリーズの技術を元に、より高いパルスエネルギーとより高い繰返し周波数を実現したフラッシュランプ励起Nd:YAGレーザーシステムです。
TRLiシリーズにはTRLi G(高ビーム品質、ガウシアン共振器タイプ)TRLi ST(低ビーム拡がり角、安定型テレスコピック共振器タイプ)TRLi HR(高繰返し安定型共振器タイプ)の3シリーズがございます。

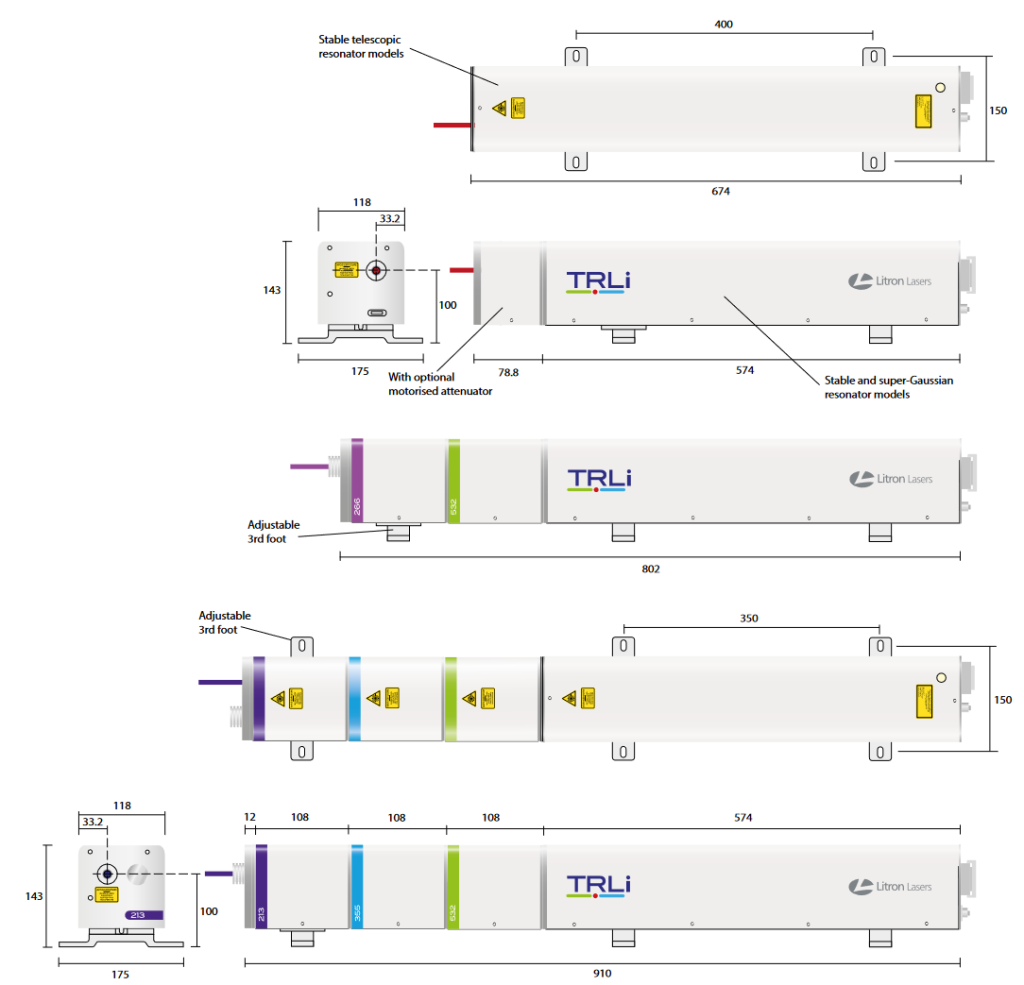

発振波長は1064nmのほかに、532nm、355nm、266nm、213nmをラインナップし、倍波結晶ユニットをモジュール化しています。その為、簡単に倍波結晶ユニットの脱着を可能とし、特別な調整を行うことなく発振波長を切り替えられます。

また、TRLi Gシリーズは産業向け用途にも対応出来る様、非常に安定性のあるミラーマウントを用いた強固な共振器設計、長いフラッシュランプ寿命を有しています。

以下のように、パルスエネルギー、繰り返し周波数や共振器タイプの違いによって、3つのシリーズに分けられています。

シリーズ名 パルスエネルギー@1064nm 繰返し周波数 特徴
TRLi Gシリーズ 最大850mJ 最大50Hz ガウシアン共振器タイプ
高ビーム品質 M2<2
TRLi ST シリーズ 最大850mJ 最大30Hz 安定型テレスコピック
共振器タイプ
TRLi HR シリーズ 最大320mJ 最大200Hz 高繰返し安定型
共振器タイプ



共振器タイプ毎の特徴

ガウシアン共振器:TRLi Gシリーズ

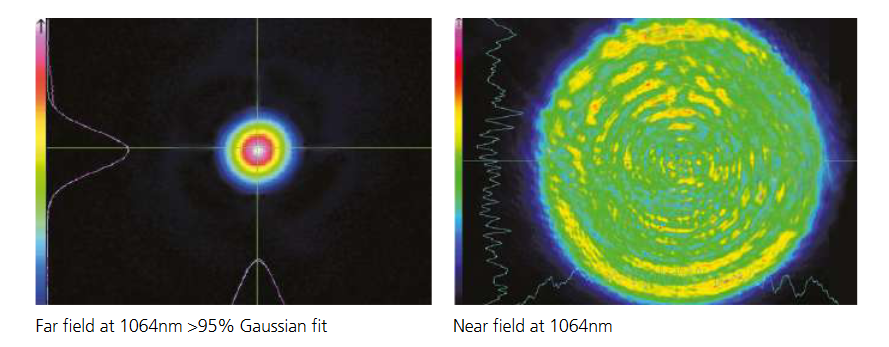

ガウシアン共振器はGraded Reflectivity Mirror(GRM)を共振器内に使用している共振器デザインです。Graded Reflectivity Mirrorの中心部の共振光を発振する設計のため優れたビーム品質(M2値<2)と低ビーム拡がり角を実現しており、特にレーザービームをより集光する用途に適しています。ただし、フラッシュランプを一定の繰返し周波数で駆動させる必要があるため、レーザーパルスの発振周波数の柔軟性が安定型共振器より劣ります。この為、ガウシアン共振器は不安定型共振器とも呼ばれています。



安定型テレスコピック共振器:TRLi STシリーズ

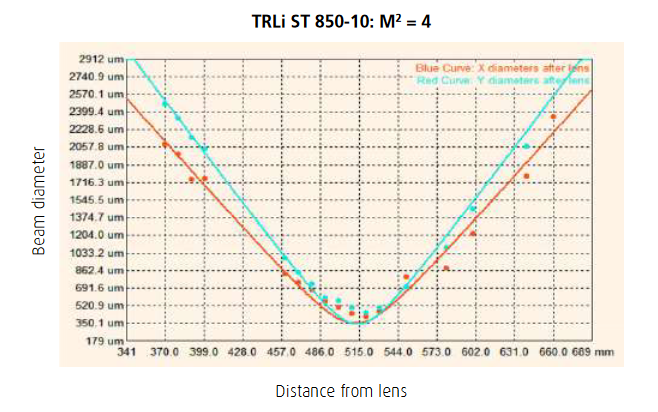

安定型テレスコピック共振器は安定型共振器内にテレスコープを内蔵することで、低いビーム拡がり角を実現する共振器デザインです。ビーム品質はM2値:3~4程度でガウシアン共振器よりM2値は劣りますが、発振エネルギー効率が優秀な為テレスコープの調整をする程度で様々な繰返し周波数下でも安定したビーム性能でお使い頂けます。



高繰返し安定型共振器:TRLi HRシリーズ

安定型共振器はフラッシュランプ励起Nd:YAGレーザーシステムの中で最も多く使用されている共振器デザインです。M2値はマルチモードですが、発振エネルギー効率が優れており様々な繰返し周波数設定下でも安定したパルス性能(パルスエネルギー、ビーム品質等)を維持してお使い頂けます。レーザービームはフラットトップに近い形状をしています。



性能比較表

性能比較表

TRLiシリーズ A社 B社 C社
共振器タイプ ガウシアン共振器
テレスコピック共振器
安定型共振器
ガウシアン共振器 安定型共振器 安定型共振器
波長
ラインナップ
1064nm/532nm/355nm/266nm/213nm 1064nm/532nm/355nm/266nm/213nm 1064nm/532nm/355nm/266nm 1064nm/532nm/355nm/266nm/213nm
パルスエネルギー
@1064nm
最大850mJ 最大850mJ 最大850mJ 最大1J
パルス安定性
@1064nm
+/-2%(0.6%rms) +/-2%(0.6%rms) +/-2.5%(0.8%rms) 0.7%rms
繰返し周波数 最大200Hz 最大200Hz 最大30Hz 最大50Hz
ランプ寿命 1億ショット 1億ショット 仕様なし 3000万ショット


Litron Lasers社TRLiシリーズは豊富な共振器タイプと優れたパルス性能から様々なお客様のご用途に対して最適な共振器タイプ、仕様をご提案可能です。
小型モデルをお探しの場合はNanoシリーズ(最大340mJ)、より高いパルスエネルギー発振モデルをお探しの場合はLPYシリーズ(最大3.5J)LPY10Jシリーズ(最大10J)をご覧ください。



TRLiシリーズの紹介



新コントローラーの紹介



波長バリエーション
