最大200W 産業用フェムト秒レーザー
1030nm515nm343nm超短パルスにより熱影響層を最小限に抑え、ガラスや脆性材料、薄膜材料に対しても高品質な加工結果を提供します。
また、DIGI-Burst™ および FLEX-Pulse™ 技術により、加工条件やワーク形状に応じた柔軟なパルス制御が可能です。
研究開発用途はもちろん、24時間稼働が求められる量産環境にも対応する高い信頼性を備えています。
- パルス幅：< 550 fs ～ 5 ps 可変
- 最大平均出力：200 W（1030 nm）
- 高パルスエネルギー：>1.3 mJ @ 100 kHz
- 高繰り返し周波数：シングルショット～ 2 MHz（オプションで最大約 8 MHz）
- TEM₀₀ ビーム品質、M² < 1.3
- DIGI-Burst™ モードによる高度なパルスコントロール
- FLEX-Pulse™ による動的パルス制御・位置同期出力
- 内蔵パワーモニタおよび自己較正機能
- 高安定・高信頼性の堅牢設計
- 産業用途に適したコンパクト筐体
製品概要
FSシリーズ概要

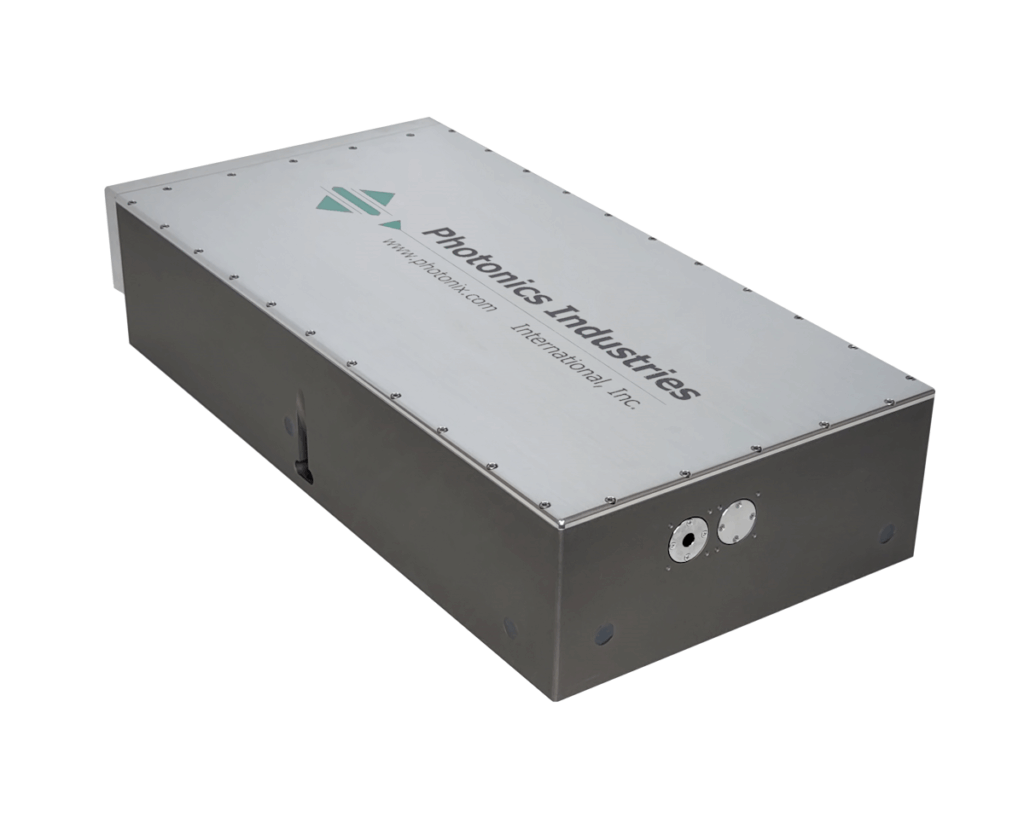

FSシリーズは、超短パルス幅と高出力を両立した産業用フェムト秒レーザーです。
＜550 fsのパルス幅と最大200 Wの高出力を実現し、ガラス、半導体、金属、セラミックス、ポリマーなど、幅広い材料に対して高精度かつ熱影響を最小限に抑えた加工を可能にします。
高いビーム品質と優れたパルス安定性により、微細加工や高再現性が求められる製造工程に最適です。
また、コンパクトなオールインワン設計を採用しており、研究用途から量産ラインまで柔軟に対応します。
空冷タイプはこちら 【FS-ACシリーズ】
FSシリーズラインナップ

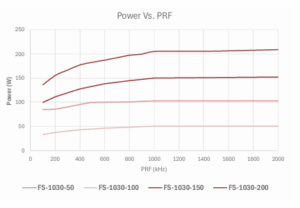

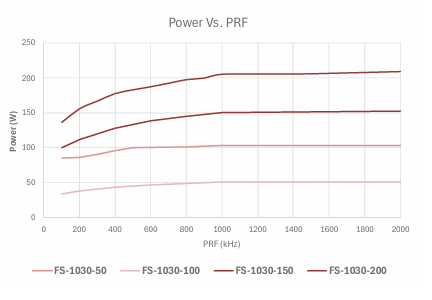

| モデル名 | FS 1030-50 | FS 1030-100 | FS 1030-150 | FS 1030-200 |
|---|---|---|---|---|
| 波長 | 1030 ±5 nm | |||
| 平均出力（@1MHz） | 50W | 100W | 150W | 200W |
| 最大パルスエネルギー（@100kHz） | > 250 μJ | > 700 μJ | > 1000 μJ | > 1300 μJ |
| パルス幅 | <550fs to 5ps | <650fs to 5ps | ||

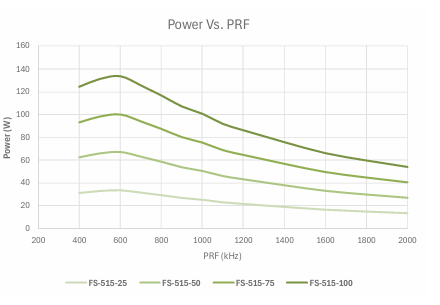

| モデル名 | FS 515-25 | FS 515-50 | FS 515-75 | FS 515-100 |
|---|---|---|---|---|
| 波長 | 515 ±3 nm | |||
| 平均出力（@1MHz） | 25W | 50W | 75W | 100W |
| 最大パルスエネルギー（@100kHz） | > 125 μJ | > 350 μJ | > 550 μJ | > 750 μJ |
| パルス幅 | <550fs to 5ps | <650fs to 5ps | ||

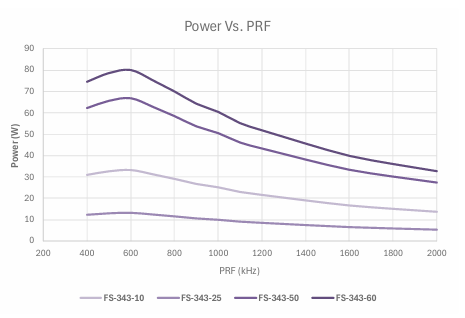

| モデル名 | FS 343-10 | FS 343-25 | FS 343-50 | FS 343-60 |
|---|---|---|---|---|
| 波長 | 343 ±2 nm | |||
| 平均出力（@1MHz） | 10W | 35W | 50W | 60W |
| 最大パルスエネルギー（@100kHz） | > 10 μJ | > 25 μJ | > 45 μJ | > 60 μJ |
| パルス幅 | <550fs to 5ps | <650fs to 5ps | ||
Photonics Industries International Inc.（フォトニクス・インダストリーズ・インターナショナル社）は、イントラキャビティ高調波固体レーザーの先駆者として、高出力・高調波のレーザーシステムとアプリケーションの開発に取り組むメーカーです。
アメリカ・ニューヨーク州のボヘミヤに1993年に創設され、以来20以上の特許を取得。米国最大のフォトニクス関連カンファレンス「CLEO」で最優秀新製品賞を受賞するなど、輝かしい実績を持つ会社でもあります。お客様の幅広いニーズに応えることができ、異なるさまざまな分野の用途に使用することができるレーザーシステムを製造・設計し、提供しています。
弊社レイチャーシステムズ㈱は、20年以上に渡りフォトニクス・インダストリーズ・インターナショナル社の日本代理店を任されています。
また、弊社代表はメンテナンス専門の子会社であるPIKK（フォトニクス・インダストリーズ・インターナショナル株式会社）の代表も兼任しております。PIKK内にはクリーンブースを設け、トレーニングを受けた専任の日本人エンジニアが常駐しています。レーザーシステムのトラブル時にはお客様先に訪問しての作業、またレーザーシステムをお預かりした場合でも日本国内での修理サポートが可能なため、ダウンタイムの短縮にも繋がります。これは国内の代理店では弊社だけの強みです。 ぜひお気軽にお問合せください。
以下、HP案２
FSシリーズ フェムト秒レーザー
FSシリーズは、超短パルス（フェムト秒）× 高出力 × 高精度制御を
コンパクトなオールインワン筐体に集約した産業用フェムト秒レーザーです。
熱影響を最小限に抑えた加工を可能にし、次世代の精密加工・研究用途に最適な光源です。
製品特長
超短パルスによる高精度加工
パルス幅は最短550フェムト秒レベル。
材料への熱拡散を抑制し、バリ・クラックの少ない高品質加工を実現します。
高出力・高パルスエネルギー
最大200Wクラスの平均出力とmJレベルのパルスエネルギーを両立。
高いスループットを可能にします。
高度なパルス制御技術
パルスエネルギー制御、位置同期出力など、
加工品質を安定させる多彩な制御機能を搭載しています。
柔軟なパルス設計（バースト対応）
独自のパルスシェーピング技術により、
バースト発振や可変パルス間隔など材料に最適な照射条件を構築できます。
オールインワン設計
レーザーヘッドと電源、コントローラーを一体化。
省スペースで装置組み込みが容易、システム設計の自由度を高めます。
マルチ波長対応
1030nmをはじめ、515nm・343nmにも対応。（257nmは要問い合わせ）
材料や用途に応じた最適な波長選択が可能です。
FSシリーズラインナップ
| モデル名 | FS 1030-50 | FS 1030-100 | FS 1030-150 | FS 1030-200 |
|---|---|---|---|---|
| 波長 | 1030 ±5 nm | |||
| 平均出力（@1MHz） | 50W | 100W | 150W | 200W |
| 最大パルスエネルギー（@100kHz） | > 250 μJ | > 700 μJ | > 1000 μJ | > 1300 μJ |
| パルス幅 | <550fs to 5ps | <650fs to 5ps | ||
| モデル名 | FS 515-25 | FS 515-50 | FS 515-75 | FS 515-100 |
|---|---|---|---|---|
| 波長 | 515 ±3 nm | |||
| 平均出力（@1MHz） | 25W | 50W | 75W | 100W |
| 最大パルスエネルギー（@100kHz） | > 125 μJ | > 350 μJ | > 550 μJ | > 750 μJ |
| パルス幅 | <550fs to 5ps | <650fs to 5ps | ||
| モデル名 | FS 343-10 | FS 343-25 | FS 343-50 | FS 343-60 |
|---|---|---|---|---|
| 波長 | 343 ±2 nm | |||
| 平均出力（@1MHz） | 10W | 35W | 50W | 60W |
| 最大パルスエネルギー（@100kHz） | > 10 μJ | > 25 μJ | > 45 μJ | > 60 μJ |
| パルス幅 | <550fs to 5ps | <650fs to 5ps | ||
主な用途
- ガラス・セラミクス加工
- 微細加工・高精度穴あけ
- 薄膜除去・スクライビング
- 半導体・電子部品加工
- 医療機器・量子技術開発
- 研究開発・精密微細加工
最適なFSシリーズをご提案します
加工内容・材料・ご要望仕様に応じて、
最適なモデル選定からシステム構築までサポートいたします。
Photonics Industries International Inc.（フォトニクス・インダストリーズ・インターナショナル社）は、イントラキャビティ高調波固体レーザーの先駆者として、高出力・高調波のレーザーシステムとアプリケーションの開発に取り組むメーカーです。
アメリカ・ニューヨーク州のボヘミヤに1993年に創設され、以来20以上の特許を取得。米国最大のフォトニクス関連カンファレンス「CLEO」で最優秀新製品賞を受賞するなど、輝かしい実績を持つ会社でもあります。お客様の幅広いニーズに応えることができ、異なるさまざまな分野の用途に使用することができるレーザーシステムを製造・設計し、提供しています。
弊社レイチャーシステムズ㈱は、20年以上に渡りフォトニクス・インダストリーズ・インターナショナル社の日本代理店を任されています。
また、弊社代表はメンテナンス専門の子会社であるPIKK（フォトニクス・インダストリーズ・インターナショナル株式会社）の代表も兼任しております。PIKK内にはクリーンブースを設け、トレーニングを受けた専任の日本人エンジニアが常駐しています。レーザーシステムのトラブル時にはお客様先に訪問しての作業、またレーザーシステムをお預かりした場合でも日本国内での修理サポートが可能なため、ダウンタイムの短縮にも繋がります。これは国内の代理店では弊社だけの強みです。 ぜひお気軽にお問合せください。
案３
FSシリーズ
産業用フェムト秒レーザー
高出力・高繰返し・高安定性を兼ね備えた、
精密加工および研究用途向けフェムト秒レーザー光源
- フェムト秒パルスによる低熱影響加工
- 最大200W級の高出力・高スループット
- 柔軟なパルス制御による最適加工条件設定
製品概要
FSシリーズは、超短パルス（フェムト秒）による高精度加工を実現する
産業用レーザーシステムです。高出力・高エネルギー・高繰返しを両立し、
研究用途から量産ラインまで幅広いアプリケーションに対応します。
主な特長
フェムト秒パルスによる高精度加工
フェムト秒パルスにより熱影響を最小限に抑え、
バリやクラックの少ない高品質な加工を実現します。
高出力・高繰返し対応
最大200W級の平均出力と高繰返し動作により、
高速かつ安定した加工が可能です。
柔軟なパルス制御機能
DIGI-Burst、FLEX-Pulseなどのパルス制御機能により、
材料や加工内容に応じた最適な条件設定が可能です。
主な仕様
| パルス幅 | <550 fs ～ 5 ps（可変） |
|---|---|
| 平均出力 | 最大 200 W（1030 nm） |
| パルスエネルギー | >1.3 mJ @ 100 kHz |
| 繰返し周波数 | Single shot ～ 2 MHz（オプション ～8 MHz） |
| ビーム品質 | M² < 1.3 |
| 対応波長 | 1030 nm / 515 nm / 343 nm |
| 冷却方式 | 空冷（FS-AC） / 水冷 |
主な用途
- ガラス・セラミックス精密加工
- 微細穴あけ・スクライブ
- 薄膜除去
- 半導体・電子部品加工
- 医療機器部品加工
- 研究・開発用途
