1MHz 波長ロック機能を持つ唯一のSLMレーザー

660nm532nm
単一周波数(縦モードシングル)CW(連続)発振DPSSレーザーシステムです。発振出力は532nmモデルで最大750mW、660nmモデルで最大200mWモデルまでラインナップしています。
  • コンパクトデザイン
  • 単一周波数(バンド幅1MHz)
  • 安定した波長
  • 高い波長純度
  • 低ノイズ
  • コヒーレント長 >100m
  • LabView対応
DESCRIPTION

製品概要

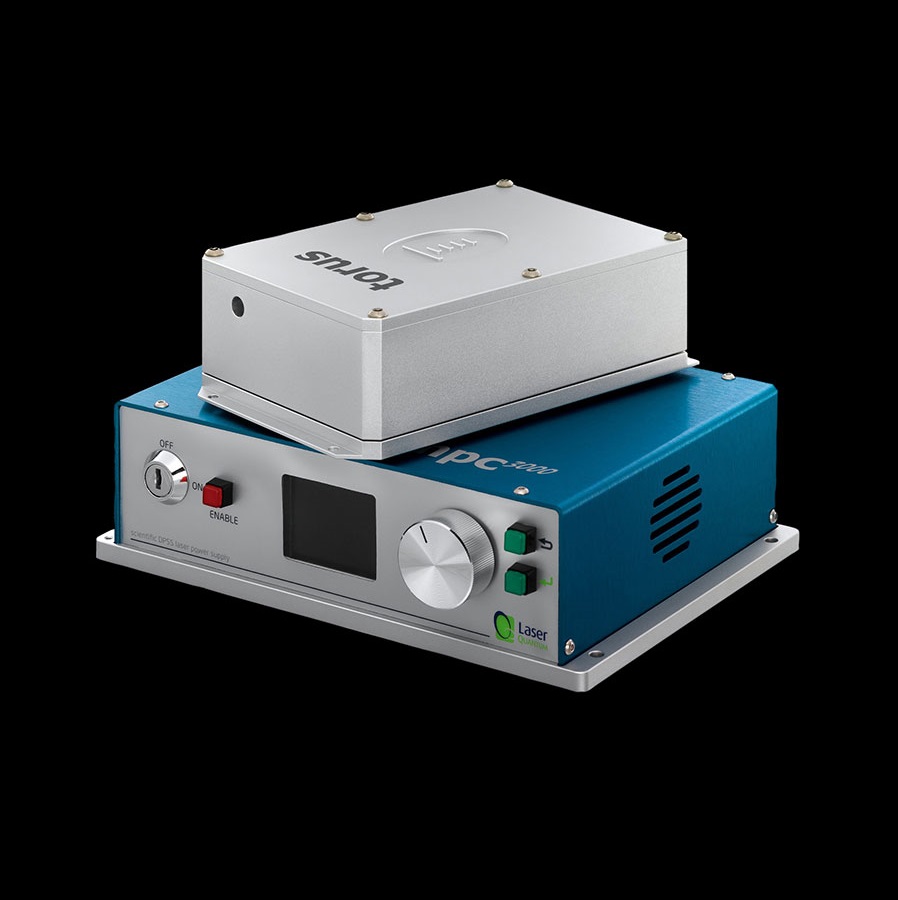

Laser Quantum社のtorusシリーズは単一周波数(縦モードシングル)CW(連続)発振DPSSレーザーシステムです。

波長は532nmと660nmをラインナップ。発振出力は532nmモデルで最大750mW、660nmモデルで最大200mWモデルまでラインナップしています。

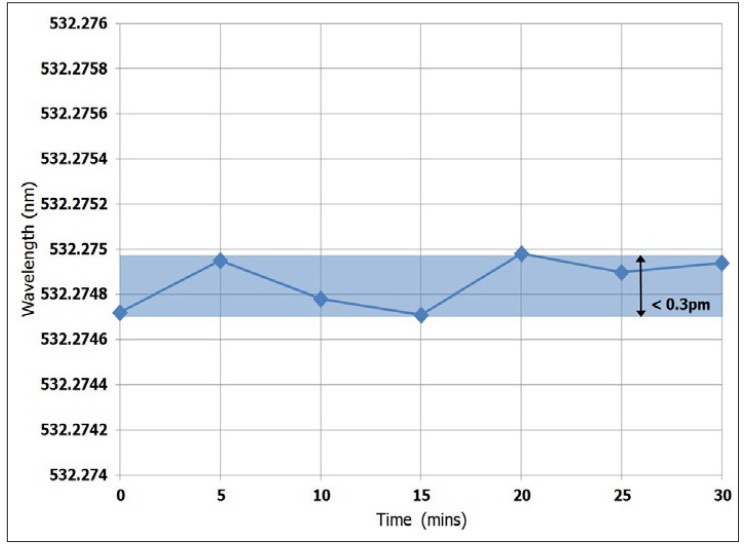

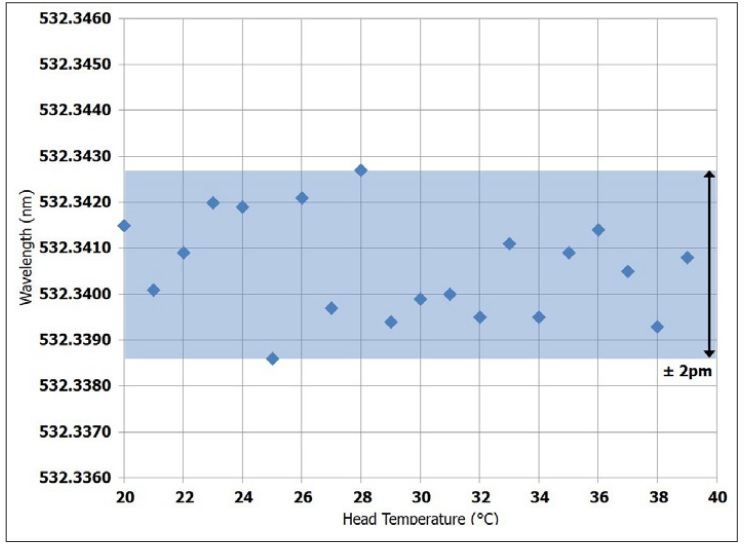

torusレーザーシステムは電子制御によりモードホップが起こらないよう設計され、市場にある単一周波数レーザーでは唯一単一周波数モードをロックする機能を有しているため、モードホップはもちろん波長ドリフトを抑えた安定した波長を発振することが可能です。発振波長の安定性は0.2pm以下と非常に安定しています。また、発振中レーザーヘッド温度を19℃~40℃まで変化させた状態でも2pm以下の波長安定性があります。

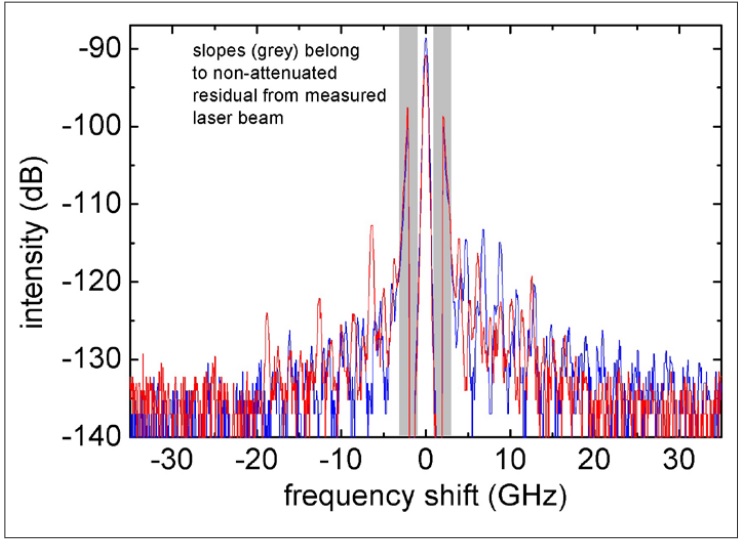

また発振波長に対してサイドバンドは<-110dB以下と発振波長の純度も極まて高いことが特徴で、高い干渉性・波長安定性からホログラフィー、ブリルアン散乱、高分解能ラマン分光に最適なレーザーシステムです。

ラマン分光解説動画



励起用レーザーダイオードのMTTFは100,000時間以上あり、Laser Quantum社はさらに長寿命化を行うことでレーザーシステムとして業界トップクラスの製品寿命を実現しています。

torusレーザーが標準装備している高性能電源は、RS-232ポートを介してPCを用いて制御することが可能で、LabVIEW、DOS、DOSエミューターなどのソフトウエアに対応していますのでお客様の環境に沿った制御を行うことが可能です。インターネット回線を介してエンジニアサーバーにアクセスし、リモートでの診断/調整メンテナンスを行うことが出来ます。その為、メンテナンスが必要な場合でも装置や研究室に設置した状態で対応を行うことが可能です。

CATALOG

カタログ・ホワイトペーパー

LINEUP

製品ラインナップ

モデル名 平均出力ビーム径モードビーム拡がり角出力安定性偏光比
torus 532 100mW、250mW、500mW、750mW1.7mm±0.2mmTEM00 - M2 < 1.1<0.45 mrad<1.0% rms>100:1
torus 660 50mW、100mW、150mW、200mW1.7mm±0.2mmTEM00 - M2 < 1.1<0.55 mrad<1.0% rms>100:1

お気軽にお問い合わせください。
