ナノ秒高出力レーザー

532nm355nm
DXレーザーシステムは共振器内に高調波結晶を配置することで高い波長変換効率と結晶の超寿命化を実現するイントラキャビティーデザイン(特許取得済)を採用している、最大100W@532nm、最大55W@355nmを発振する高出力・コンパクト、ナノ秒DPSSレーザーシステムです。
  • 高パルスエネルギー[email protected]
  • 最大100W@532nm
  • ガラス、アルミナ、セラミックス等樹脂への加工が可能
  • 10ns~200nsまでのパルス幅ラインナップ



DESCRIPTION

製品概要

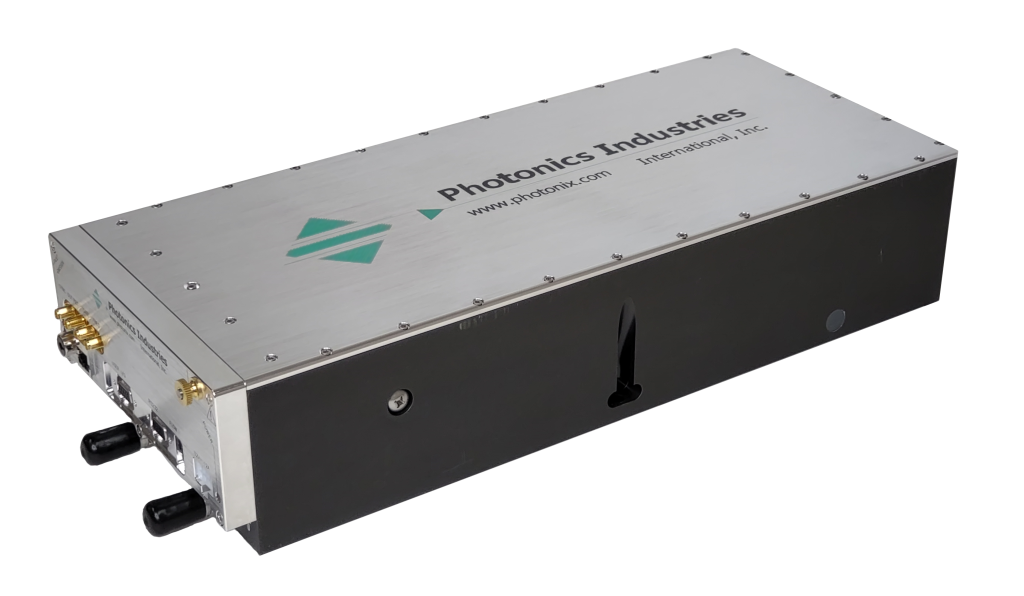

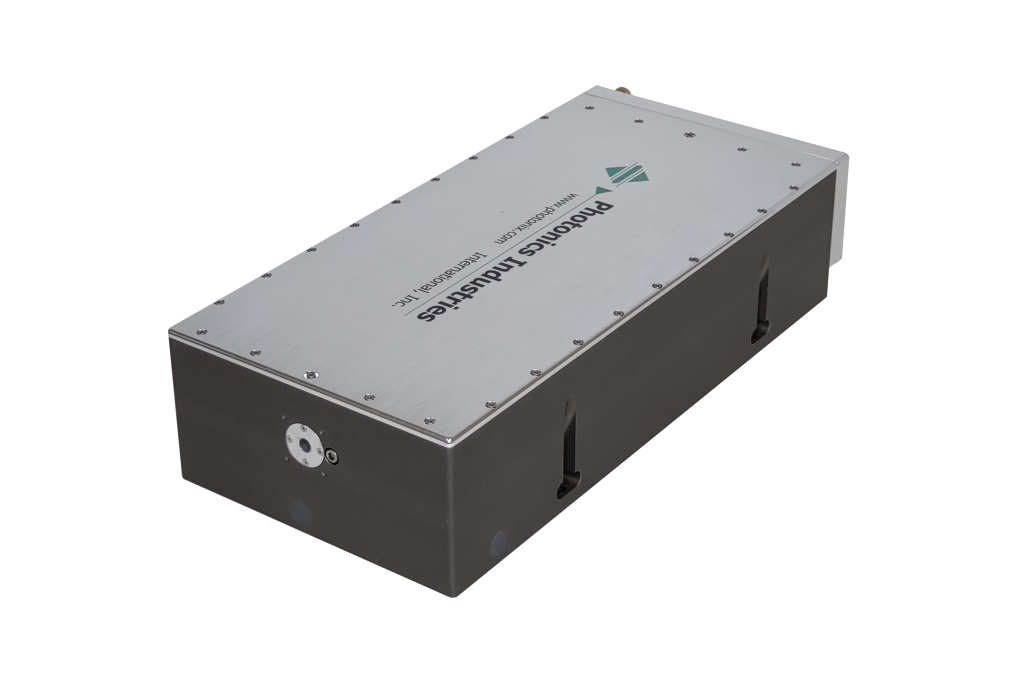

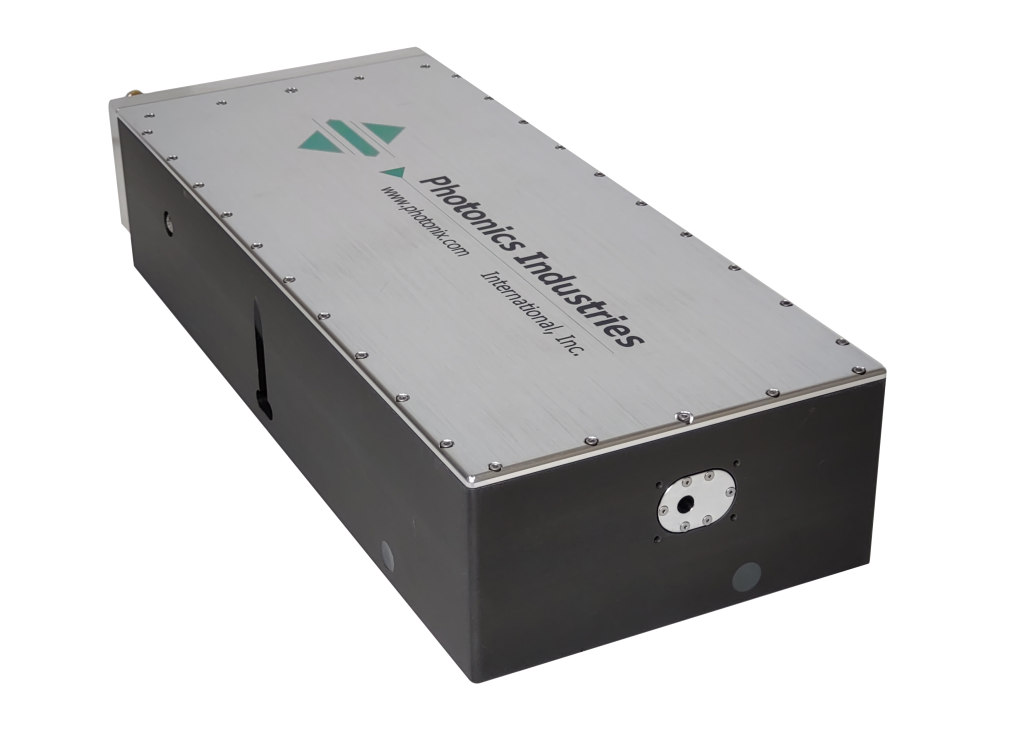

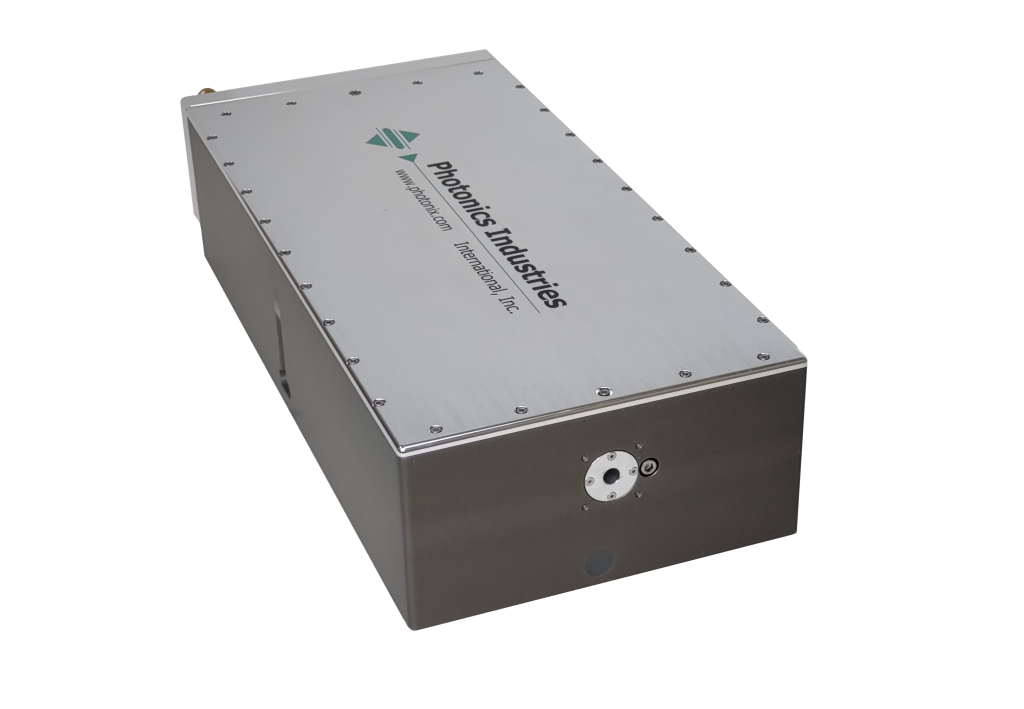

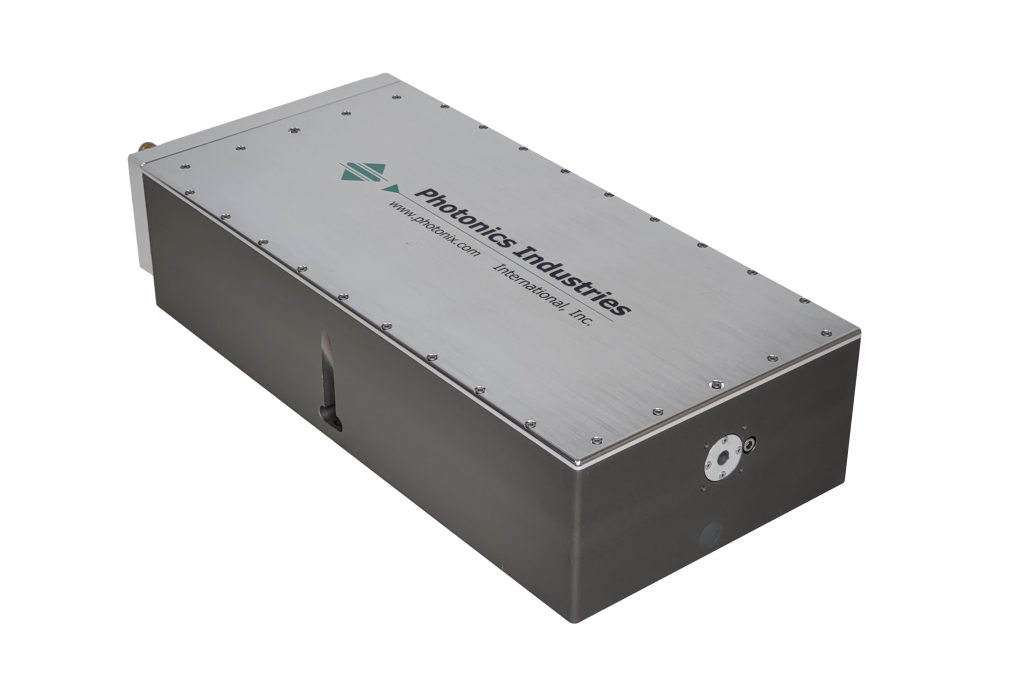

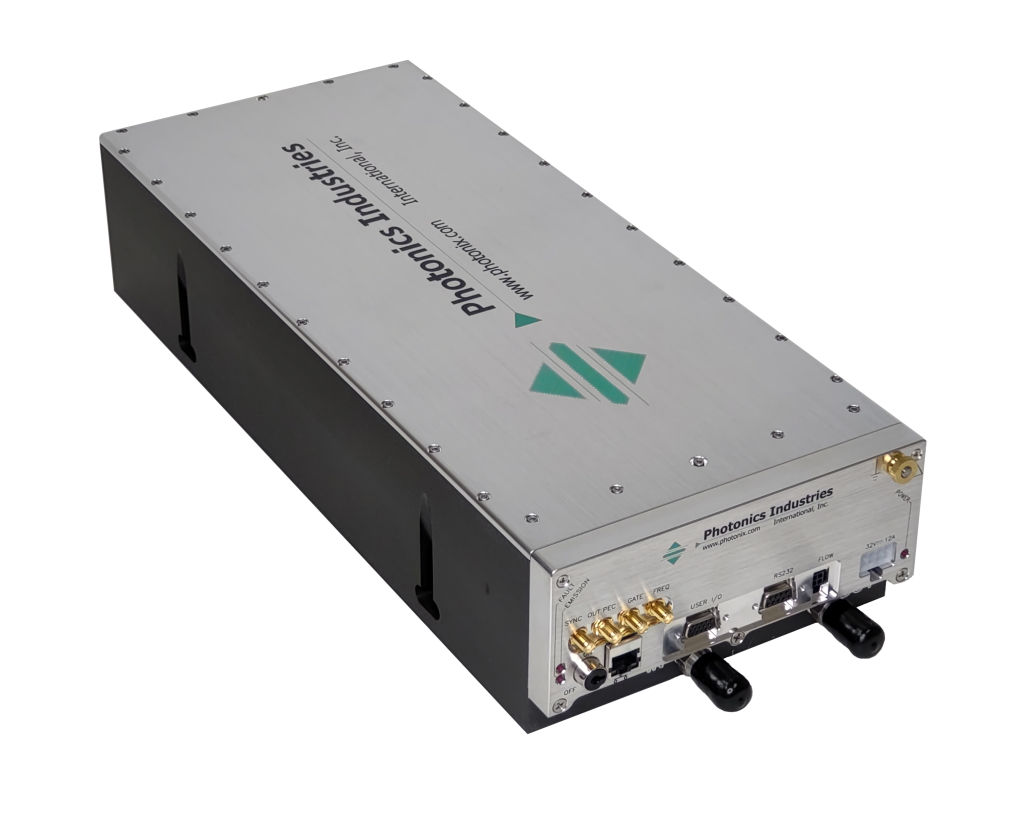

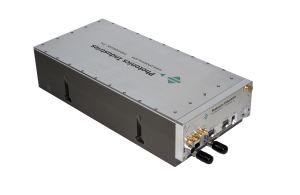

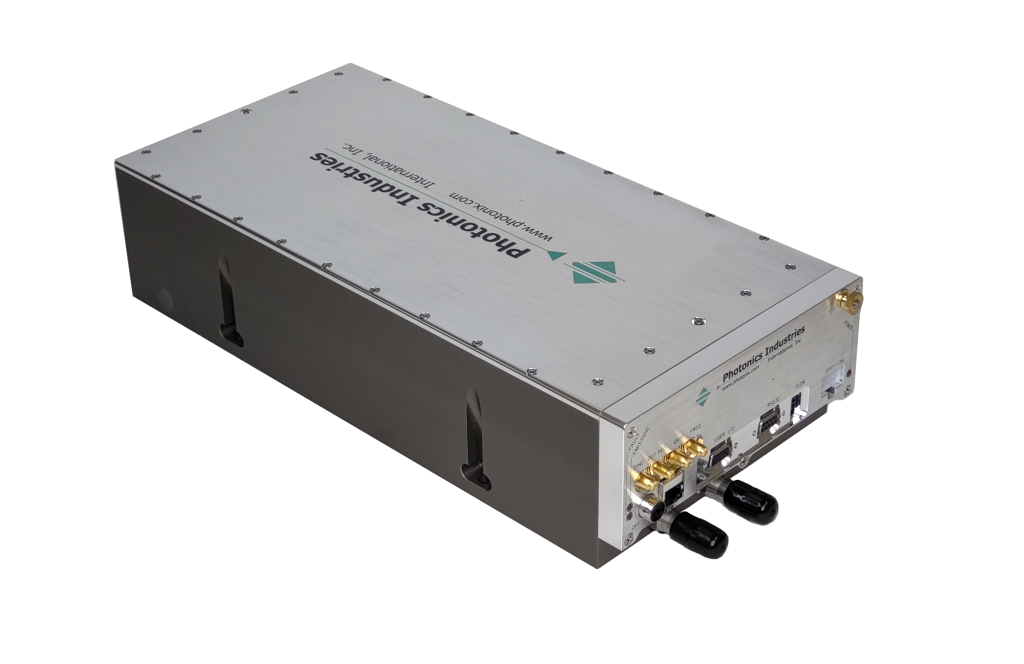

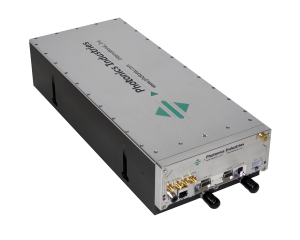

DXシリーズ概要

DXレーザーは、高出力レーザーながら、レーザーヘッドとレーザー電源を一体型にしたオールインワン設計を実現し、同クラスの出力を発振するナノ秒レーザーの中で最小クラスのサイズとなっています。レーザーシステム構成がシンプルになり、設置面積が小さいため装置への組込みにも最適です。

高ビーム品質(M2<1.2)、ビーム位置安定性はもちろん、DXレーザーシステムはパルス-to-パルス安定性が高いことが特徴のため、印字/切断/スクライビングなどのレーザー微細加工に最適なレーザーシステムです。また多機能な制御ソフトウエアにより、リアルタイム外部TTL制御やアナログ制御が可能です。

加工方法 穴あけ、切断、スクライビング、マーキング など
加工材質 ガラス、ステンレス、テフロン、アクリル樹脂、カプトン、鋼、アルミナセラミックス、セラミック、マグネシウム、銅 など

上記以外の加工方法、加工材質に関してもぜひまずはお問合せください。

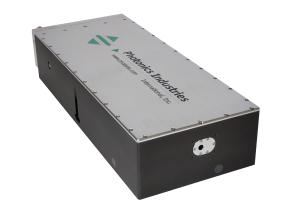

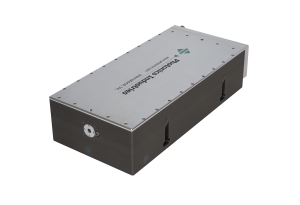

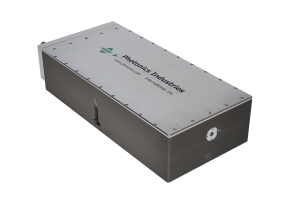

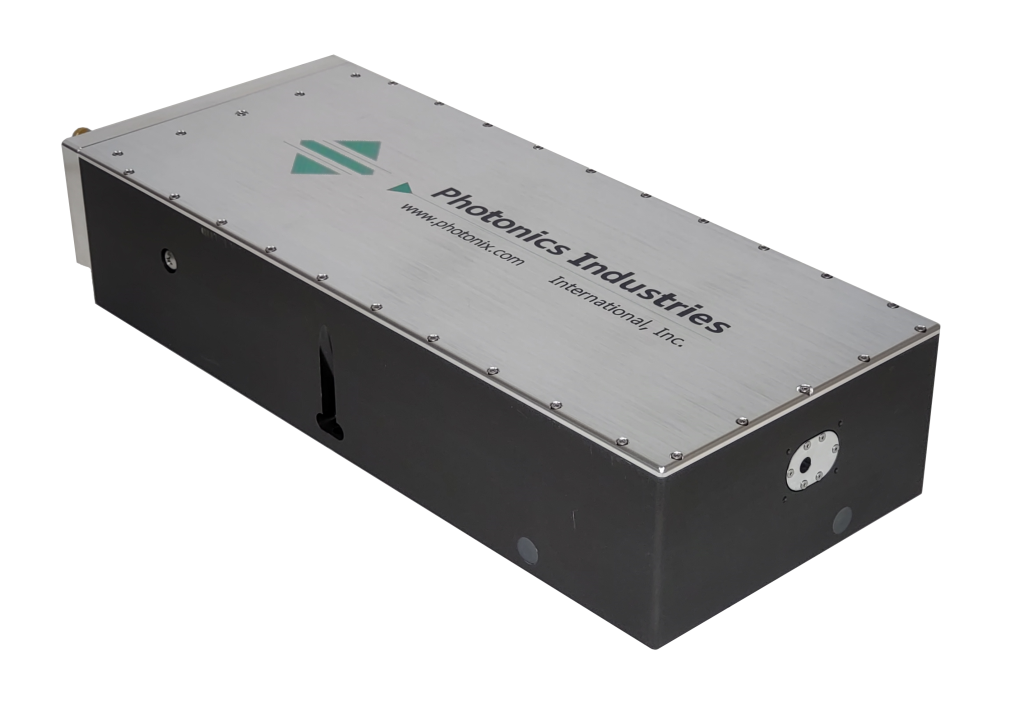

DXシリーズラインナップ

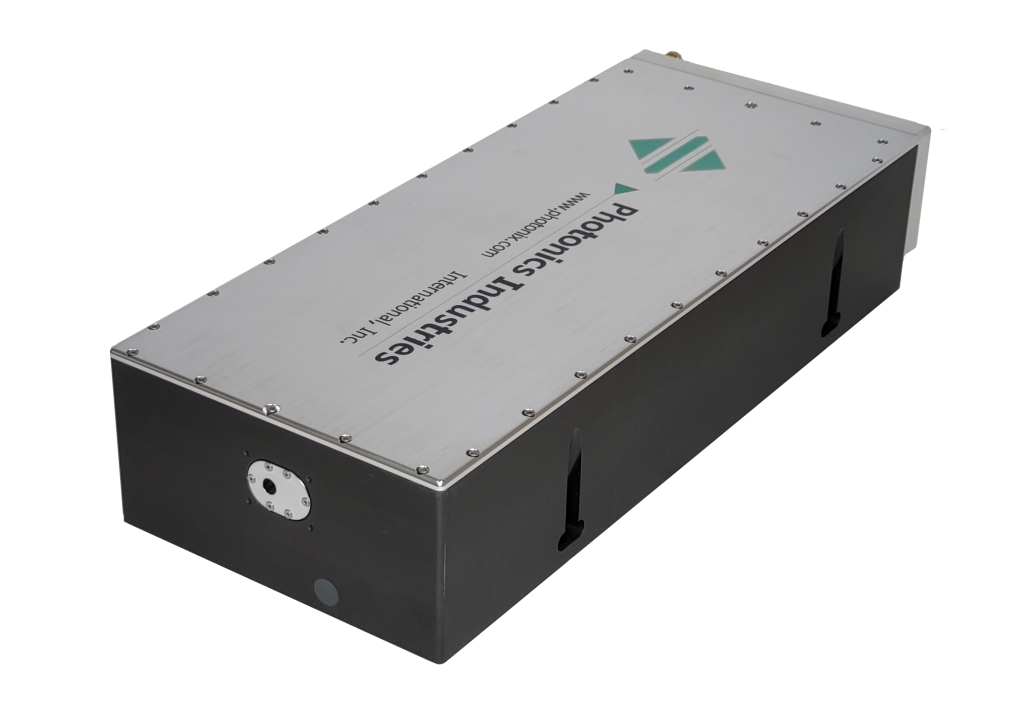

【カタログ】DX Short Pulseシリーズ

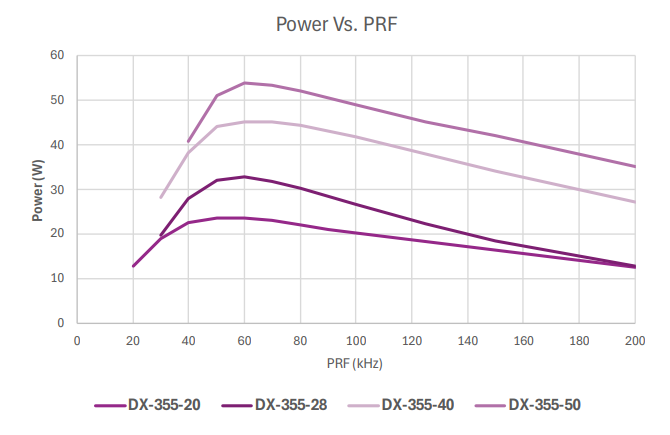

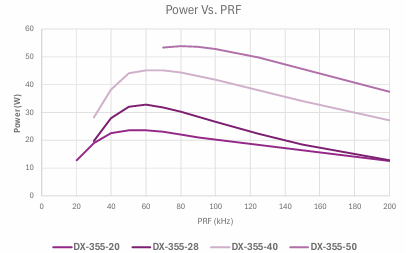

モデル名 DX-355-15 DX-355-20 DX-355-28 DX-355-40 DX-355-50
波長 355nm
平均出力 [email protected]
[email protected]
[email protected]
[email protected]
[email protected]
[email protected]
[email protected]
[email protected]
[email protected]
[email protected]
[email protected]
[email protected]
[email protected]
[email protected]
[email protected]
パルスエネルギー ~0.3mJ ~0.4mJ ~0.6mJ ~1mJ ~1mJ
ビーム拡がり角 <1.5 mrad
パルス幅(nominal) 12 ± [email protected]
20 ± 3ns[email protected]
12 ± [email protected]
20 ± [email protected]

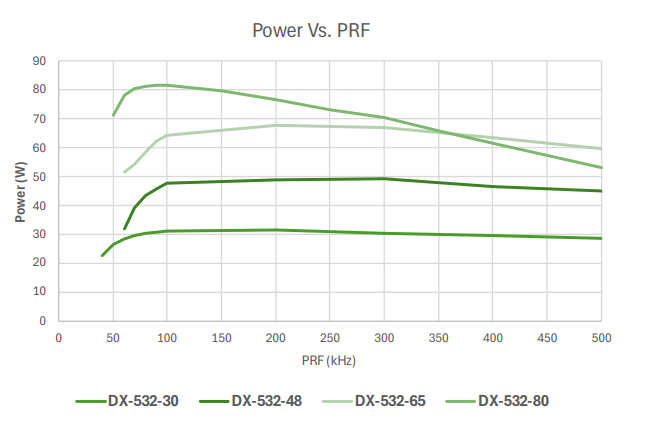

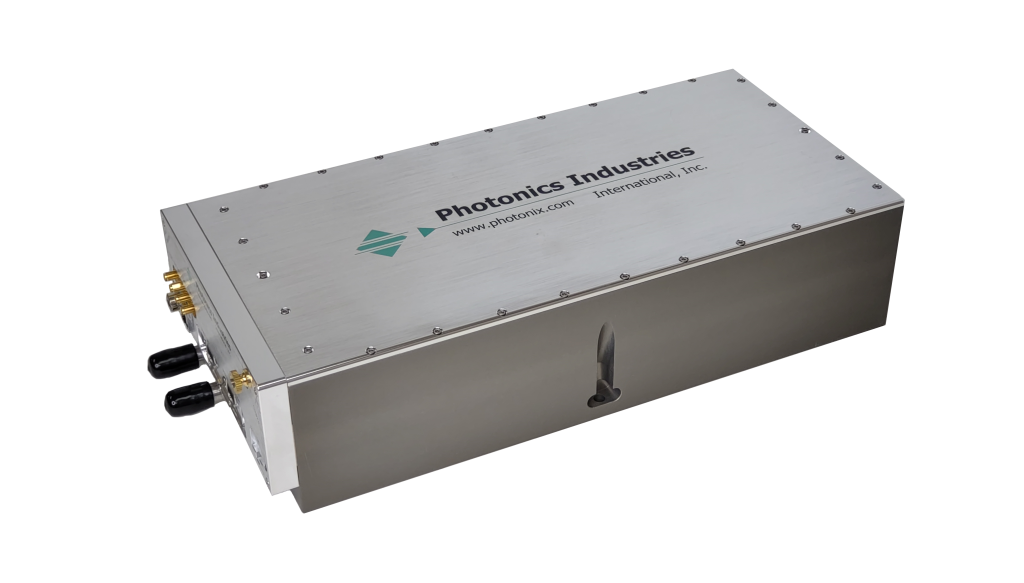

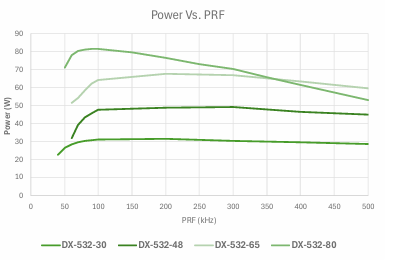

モデル名 DX-532-30 DX-532-48 DX-532-65 DX-532-80 DX-532-100
波長 532nm
平均出力 [email protected]
[email protected]
[email protected]
[email protected]
[email protected]
[email protected]
[email protected]
[email protected]
[email protected]
[email protected]
[email protected]
[email protected]
[email protected]
[email protected]
[email protected]
80W at100kHz
75W at 200kHz
65W at 300kHz
60W at 400kHz
55W at 500kHz
[email protected]
[email protected]
[email protected]
80W at 400kHz
75W at 500KHz
パルスエネルギー ~0.3mJ ~0.4mJ ~0.6mJ ~0.8mJ ~1mJ
ビーム拡がり角 <1.5 mrad
パルス幅(nominal) 11 ± [email protected]
<[email protected]
15 ± [email protected]
25 ± [email protected]
25 ± [email protected]

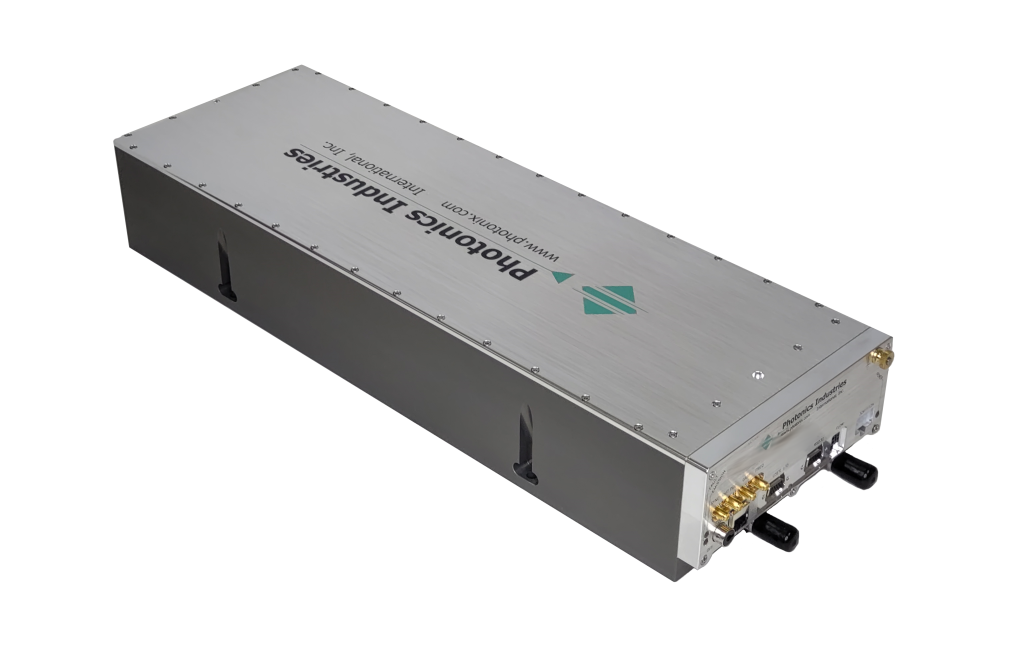

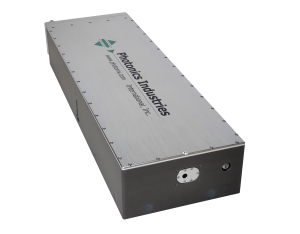

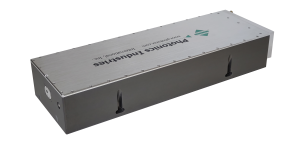

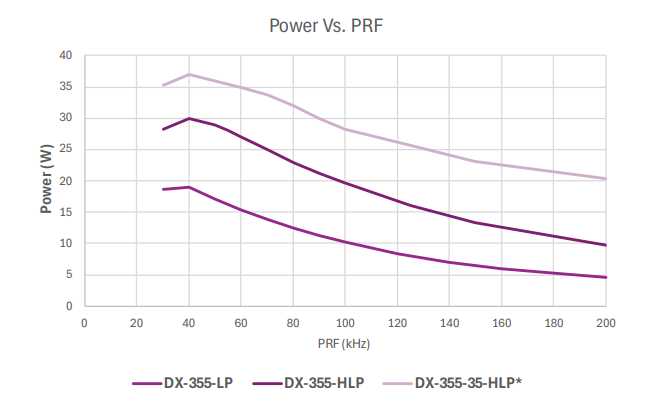

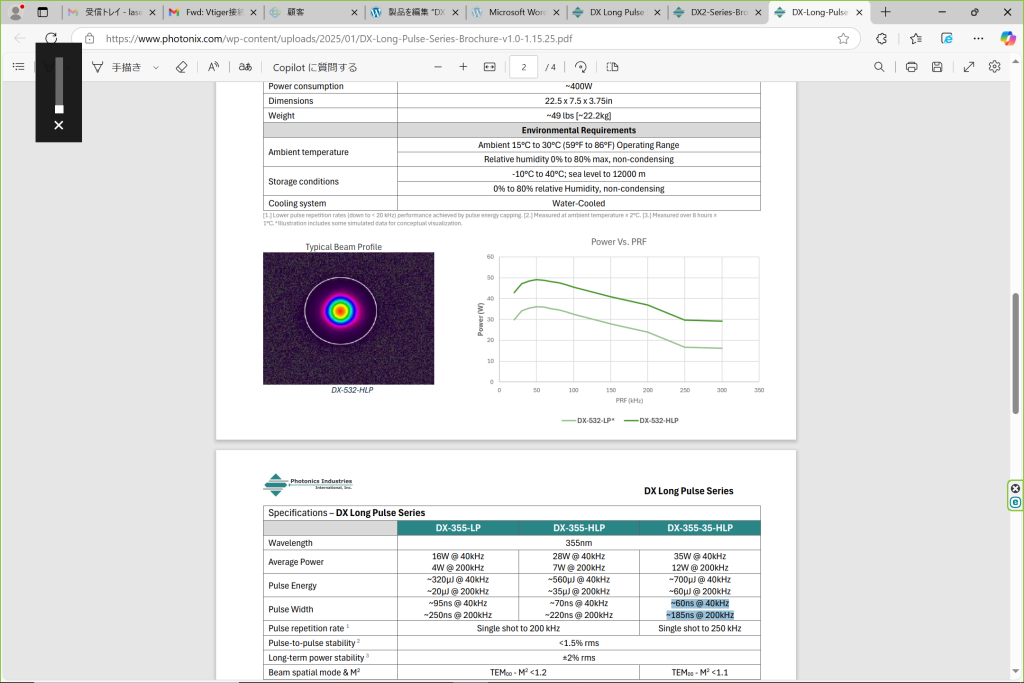

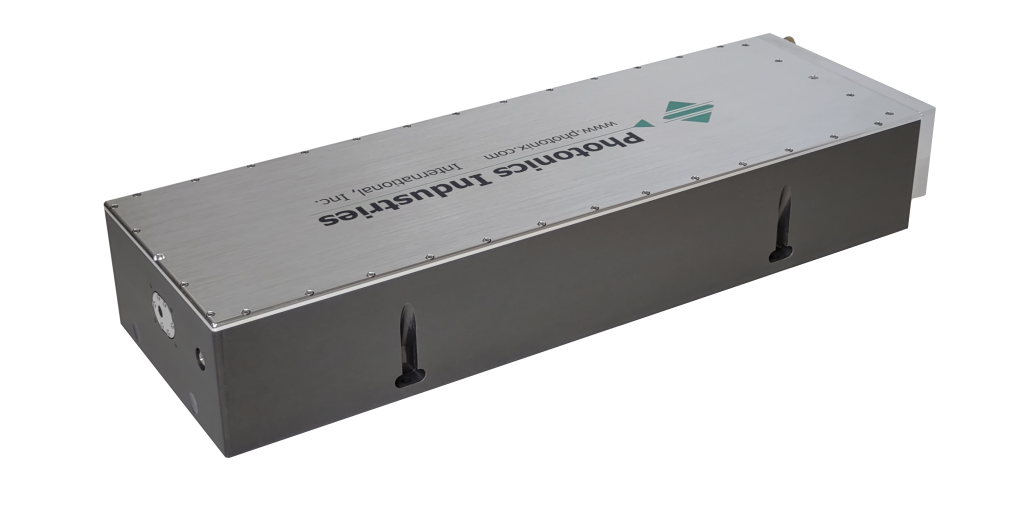

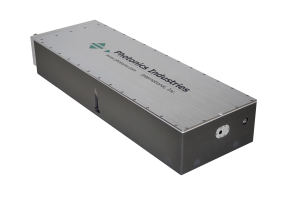

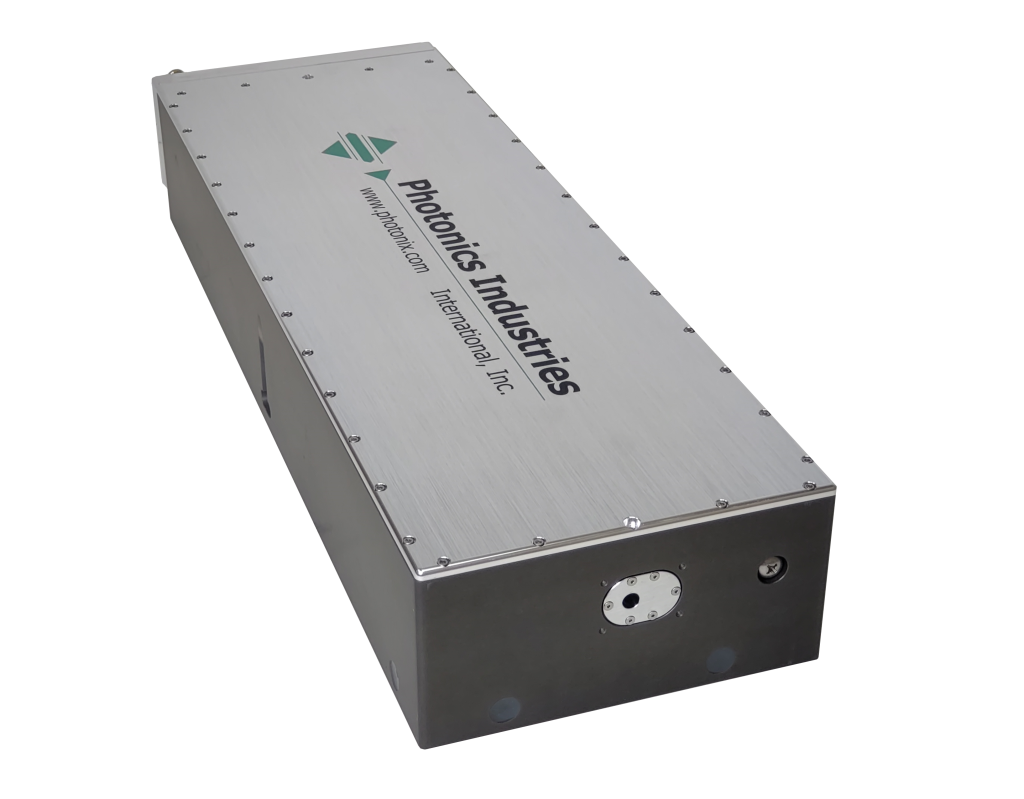

【カタログ】DX Long Pulseシリーズ

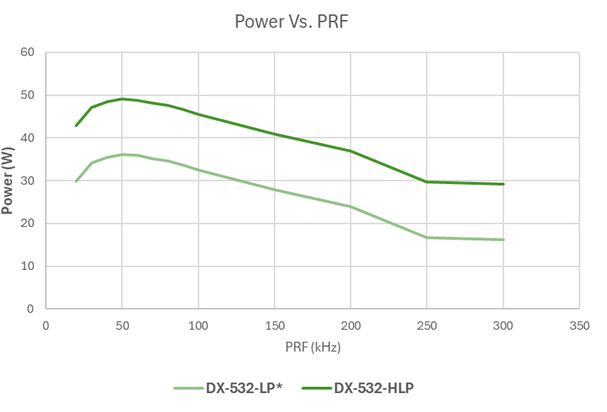

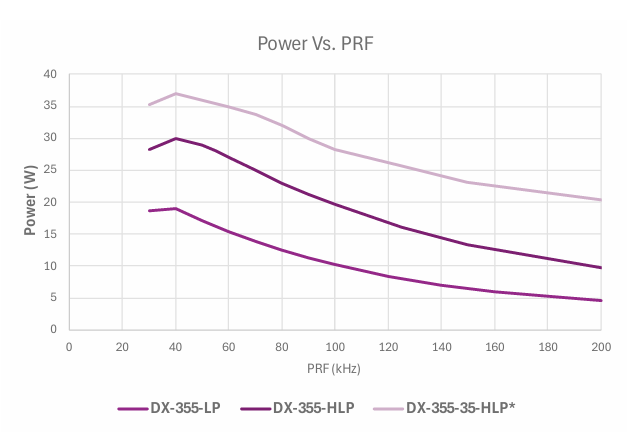

モデル名 DX-355-LP DX-355-HLP DX-532-LP DX-532-HLP
波長 355nm 532nm
平均出力 [email protected]
[email protected]
[email protected]
[email protected]
[email protected]
[email protected]
[email protected]
[email protected]
ビーム拡がり角 ~1.7 mrad ~2 mrad
パルス幅(nominal) [email protected]
[email protected]
[email protected]
[email protected]
[email protected]
[email protected]
[email protected]
[email protected]



DXシリーズにはより小型の完全空冷タイプもあります。

完全空冷コンパクトDXモデル
最大15W@532nm
最大10W@355nm





主要スペック比較表

DX シリーズ A社 B社 C社
平均出力 >100W (Green)
>50W (UV)
>85W (Green)
>5W (UV)
>40W (Green)
>45W (UV)
>40W (Green)
>20W (UV)
パルスエネルギー <1mJ <531μJ (Green)
<367μJ (UV)
<400μJ (Green)
<300μJ (UV)
<800μJ (Green)
<500μJ (UV)
パルス幅 <20ns  <30ns (Green)
<35ns (UV)
<25ns (Green)
<40ns (UV)
<30ns (Green)
<20ns (UV)
繰返し周波数 <1000kHz (Green)
<500kHz (UV)
<300kHz <500kHz <300kHz
長時間安定性(rms) <2%rms <2%rms <2%rms <3%rms
M2 <1.1 (Low power)
<1.2 (High power)
<1.3 (Green)
<1.2 (UV)
<1.2 <1.2
Pointing Stability <25μrad <25μrad <25μrad <20μrad

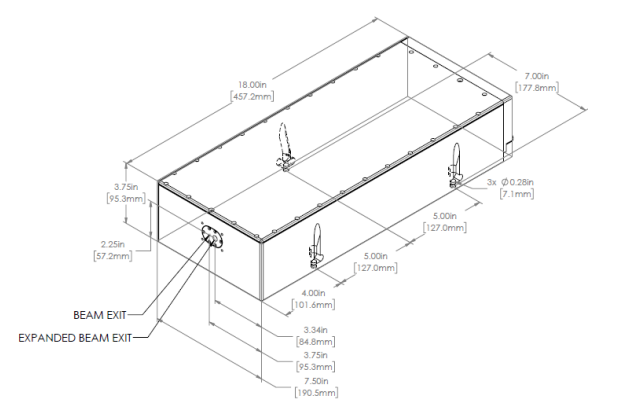

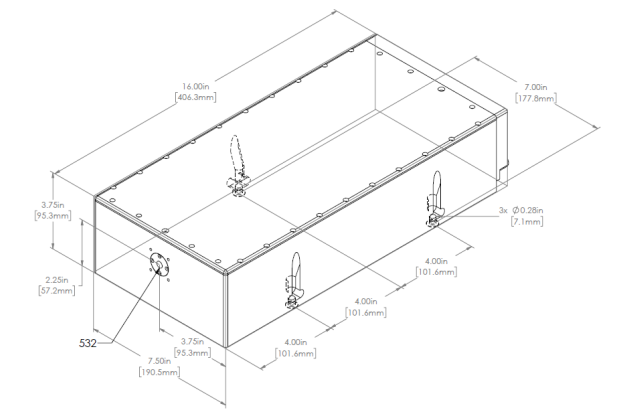

レーザーヘッド

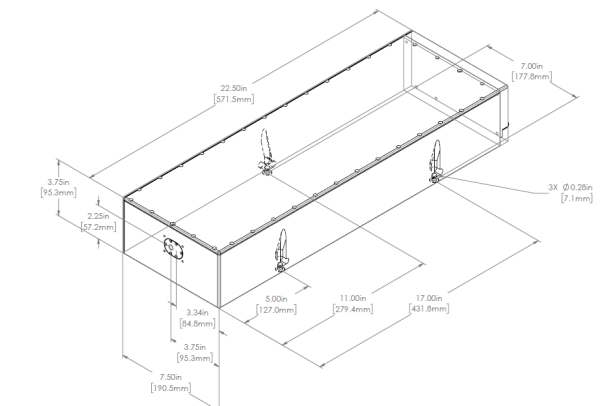

寸法
457.2×190.5×95.3
(低出力)

508××215.9×95.3
(Standard)
586×192×166.4  635×135×115
(Standard)

711××229×127
(高出力)
229×203×95
350×203×95
電源ユニット 不要 377.8×192.1×82.6 498×482×88 482×432×178
