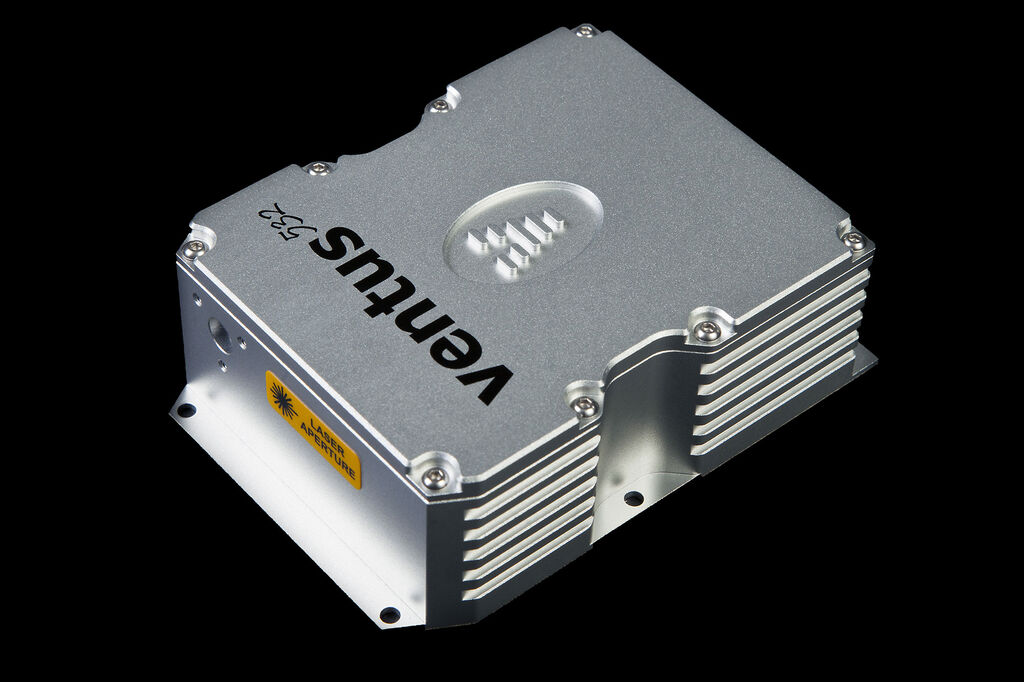

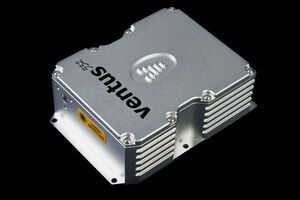

高汎用性 532nm空冷コンパクトCW発振DPSSレーザー ventus 532

532nm
コンパクトでありながら高い出力安定性、低ノイズ性能を持つ532nmCW発振DPSSレーザーシステムです。
  • 532nm
  • 最大平均出力1.5W
  • 高い出力安定性
  • 低ノイズ
  • 1200G耐衝撃性能
  • 横モードシングル
  • ファイバー伝送オプション
  • 装置組込みに最適な小型設計
  • 任意のレーザー出力値に調整が可能なスマート電源標準装備
  • インターネットを介してリモート診断/調整
DESCRIPTION

製品概要

英国Laser Quantum社の「ventus 532」はコンパクトでありながら高い出力安定性、低ノイズ性能を持ち、ラマン分光、蛍光イメージング、フローサイトメトリーなど様々なご研究用途にご使用頂ける汎用性の高いDPSS・532nm(Green)・CWレーザーシステムです。ventus532レーザーは100mWから最大1.5Wモデルまで出力モデルをラインナップしています。

ventus532レーザーはレーザー出力安定性<0.4%rms(100時間以上測定)、低ノイズ<0.15%rmsと非常に優れた安定性を持つ緑色(グリーン)CWレーザーで、ラマン分光法や蛍光分光法、DNAシーケンス、セルソーター、超解像顕微鏡、ダイヤモンドNVセンター励起など様々な用途に適しています。

レーザーシステムの性能において出力安定性はとても重要な項目です。Laser Quantum社は出力安定性の評価時間、またノイズの評価帯域をシビアな条件で規定しています。

ventus532 A社レーザー B社レーザー C社レーザー
出力安定性 <0.4%rms
(100時間以上)
<2%(約0.7%rms)
8時間以上
<2%(約0.7%rms)
8時間以上
+/-2%
ノイズ <0.15%rms
(10Hz~100MHz)
<0.1%rms
(20Hz~20MHz)
<0.25%rms
(20Hz~20MHz)
<0.5%rms
(20Hz~2MHz)
ビーム品質 M2<1.1 M2<1.1 M2<1.1 M2<1.1
ビーム位置安定性 <10μrad/℃ <10μrad/℃ <30μrad/℃ <20μrad/℃
リモート診断、調整機能 あり なし なし なし

ファイバー伝送オプションでレーザー光の取り回しを容易に行うことが出来ますので様々な環境でお使い頂けます。

・シングルモードファイバーカップリング:60%以上のカップリング効率
・マルチモードファイバーカップリング:80%以上のカップリング効率
※レーザー出力、ファイバー仕様によりカップリング効率が異なる場合がありますので、詳細はお気軽にお問合せ下さい。

ventusシリーズについて

ventusシリーズには473nm、532nm、532nmの狭線幅モデル、561nm、660nm、671nmと幅広い波長バリエーションがあり、全て同じレーザーヘッドサイズで設計されています。励起用レーザーダイオードのMTTFは400,000時間以上あり、Laser Quantum社はさらに長寿命化を行うことでレーザーシステムとして業界トップクラスの製品寿命を実現しています。

高性能レーザー電源(mpc6000)を標準装備しており、レーザー出力や共振器内の重要光学部の温度状態をモニタリングしています。また、レーザー電源の液晶画面を見ながら任意のレーザー出力設定し、光フィードバック技術を用いてレーザーヘッド内の各部温度を自動で制御しているため安定したレーザー出力を維持することが出来ます。

また、ventus 532レーザーシステムはインターネット回線を介してエンジニアサーバーにアクセスし、リモートでの診断/調整メンテナンスを行うことが出来ます。その為、メンテナンスが必要な場合でも装置や研究室に設置した状態で対応を行うことが可能です。

↓セットアップ、立ち上げ動画↓        ↓付属ソフトウエアで容易にレーザー操作↓

↓リモート診断/調整手順の動画↓

SPEC

スペック

モデル名 ventus 532
波長 532nm
平均出力 100mW、250mW、500mW、750mW、1W、1.5W
ビーム径 1.5mm ± 0.1mm
モード TEM00 - M2 < 1.1
線幅 30GHz
ビーム拡がり角 ≤0.6 mrad
出力安定性 <0.4% rms(温度一定、100時間以上測定)
光ノイズ <0.15% RMS (<500 mW 0.4% RMS)
偏光方向 horizontal(水平 )※vertical(垂直)にも対応可能
偏光比 >100:1
ビーム位置安定性 <10 urad/°C
コヒーレンス長 ~1 cm
動作温度 15 to 40 °C
CATALOG

カタログ・ホワイトペーパー

LINEUP

製品ラインナップ

モデル名 平均出力線幅出力安定性光ノイズ
ventus 473 100mW、250mW、350mW40GHz<0.6% rms(温度一定、100時間以上測定)≤0.7% RMS
ventus 532 100mW、250mW、500mW、750mW、1W、1.5W30GHz<0.4% rms(温度一定、100時間以上測定)<0.15% RMS (<500 mW 0.4% RMS)
ventus solo 532 100mW、250mW、500mW、750mW10GHz<0.4% rms(温度一定、100時間以上測定)<1% rms
ventus 561 100mW、250mW、350mW、500mW、750mW40GHz<1.0% rms(温度一定、100時間以上測定)<1.5% rms
ventus 660 100mW、250mW、500mW、750mW30GHz<0.5% rms(温度一定、100時間以上測定)<0.5 % rms
ventus 671 100mW、250mW、500mW30GHz<1.0% rms(温度一定、100時間以上測定)<0.6% rms
