大面積テラヘルツエミッター

スペック表製品カタログお問い合わせ

フェムト秒パルスレーザーを入射するとテラヘルツ波を発生させる光伝導スイッチ素子です。

DESCRIPTION

製品概要

「Tera-SED」はフェムト秒パルスレーザーを入射するとテラヘルツ波を発生させる光伝導スイッチ素子です。大面積のデバイスエリアが特徴です。1V以上のバイアス電圧で駆動し最大1～1.5THzのテラヘルツ波を発生させます。

Tera-SEDにはデバイスサイズにより2モデルございます。

・Tera-SED3(デバイスサイズ3mm x 3mm)モデル：3mmx3mmモデルはフェムト秒オシレーター用に適しています。

・Tera-SED10(デバイスサイズ10mm x 10mm)モデル：最大パルスエネルギーが300μJまでのフェムト秒パルスに対応しており、高出力フェムト秒レーザー用に適しています。

Tera-SEDテラヘルツエミッターは外部冷却の必要が無く、1inchの光学ホルダーに取り付け可能ですので取り扱いが容易です。

APPLICATION

SPEC

モデル名	Tera-SED

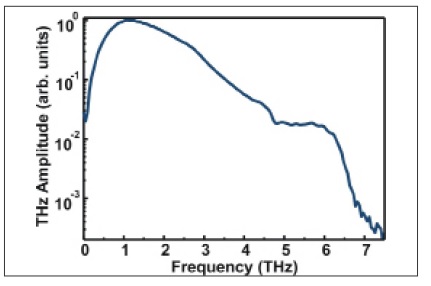

Peak emission frequency	1.0-1.5THz
Spectral Width(＠-10dB)	～2.5THz
Max. opt. Excitation intensity	8W/mm2
Max. opt. Excitation power	650mW
バイアス電圧	1-30V
バイアスモジュレーションフリーケンシー	DC to 100kHz
Duty cycle	5% to 100%(cw)
デバイスエリア	3mm x 3mm / 10mm x 10mm
寸法	1 inch(25.4mm)
