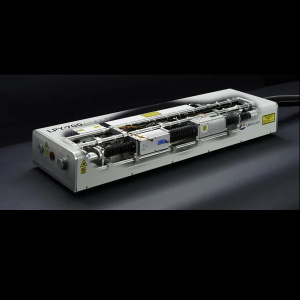

最大2J、ガウシアン共振器タイプ パルスYAGレーザー

1064nm532nm355nm266nm213nm
LPYシリーズの中で共振器内ミラーを使用することで高いビームクオリティーを発振可能にしたガウシアン共振器タイプのレーザーです。最大2J発振します。
  • ガウシアン共振器タイプ
  • 頑丈なレーザーヘッド
  • 2倍波(532nm)、3倍波(355nm)、4倍波(266nm)、5倍波(213nm)発振可能
  • インジェクションシーダー対応可能
  • TEM00モードモデルあり
DESCRIPTION

製品概要

LPY G シリーズ概要

LPY G シリーズは、LPYシリーズの中で共振器内ミラーを使用することで高いビームクオリティーを発振可能にしたガウシアン共振器タイプのレーザーシステムです。

発振波長は1064nmのほかに、532nm、355nm、266nm、213nmをラインアップし、倍波結晶ユニットをモジュール化しています。その為、簡単に倍波結晶ユニットの脱着を可能とし、特別な調整を行うことなく発振波長を切り替えることが可能です。
インバー型共振器設計により堅牢なレーザーヘッドになっています。

産業用に使用されることを想定した共振器設計により安定性、信頼性をもっており、海外・日本国内に数多くの納入実績がございます。



共振器タイプ毎の特徴

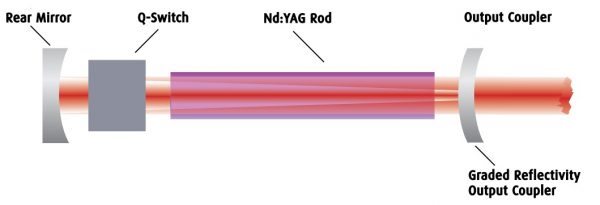

ガウシアン共振器:LPY G シリーズ

ガウシアン共振器はGraded Reflectivity mirror(GRM)を共振器内に使用している共振器デザインです。Graded Reflectivity mirrorの中心部の共振光を発振する設計のため優れたビーム品質(M2値<2)と低ビーム拡がり角を実現しており、特にレーザービームをより集光する用途に適しています。ただし、フラッシュランプを一定の繰返し周波数で駆動させる必要があるため、レーザーパルスの発振周波数の柔軟性が安定型共振器より劣ります。この為、ガウシアン共振器は不安定型共振器とも呼ばれています。

LPYシリーズにはこちらのガウシアン共振器タイプの他に、最大2Jを発振するLPY600/700シリーズ(安定型共振器タイプ)、低ビーム拡がり角を実現するLPY TEM00 シリーズ(安定型テレスコピック共振器タイプ)、高繰返しを実現するLPY HRシリーズ(高繰返し安定型共振器タイプ)がございます。
共振器タイプ一覧はコチラよりご覧頂けます。



LPY G シリーズモデルラインナップ

【カタログ】LPYシリーズ

モデル名 LPY
704G-10
LPY
706G-10
LPY
707G-10
LPY
674G-10
LPY
764G-10
LPY
776G-10
LPY
787G-10
繰返し周波数 10Hz
パルス
エネルギー
1064nm 400mJ 650mJ 850mJ 1000mJ 1250mJ 1600mJ 2000mJ
532nm 200mJ 325mJ 435mJ 500mJ 675mJ 820mJ 1000mJ
355nm 80mJ 110mJ 150/230mJ 250mJ 260mJ 320/490mJ 400mJ
266nm 50mJ 70mJ 105mJ 110mJ 125mJ 160mJ 195mJ
ビーム径 6.4mm 8.0mm 9.5mm 9.5mm 9.5mm 12.5mm 12.5mm
ビーム拡がり角 <0.5mrad
モデル名 LPY
704G-20
LPY
706G-20
LPY
707G-20
LPY
674G-20
LPY
764G-20
LPY
776G-20
LPY
787G-20
繰返し周波数 10Hz
パルス
エネルギー
1064nm 380mJ 600mJ 800mJ 850mJ 1000mJ 1400mJ 1800mJ
532nm 190mJ 300mJ 400mJ 425mJ 500mJ 700mJ 900mJ
355nm 70mJ 90mJ 130mJ 150mJ 160mJ 280mJ 380mJ
266nm 45mJ 65mJ 75mJ 80mJ 90mJ 140mJ 180mJ
ビーム径 6.4mm 8.0mm 9.5mm 9.5mm 9.5mm 12.5mm 12.5mm
ビーム拡がり角 <0.5mrad



モデル名 LPY
704G-20
LPY
706G-20
LPY
707G-20
LPY
674G-20
LPY
764G-20
繰返し周波数 10Hz
パルス
エネルギー
1064nm 380mJ 550mJ 900mJ 1200mJ 1500mJ
532nm 190mJ 225mJ 450mJ 600mJ 750mJ
355nm 50mJ 80mJ 150mJ 260mJ 300mJ
266nm 45mJ 60mJ 80mJ 120mJ 150mJ
ビーム径 6.4mm 8.0mm 9.5mm 9.5mm 12.5mm
ビーム拡がり角 <0.5mrad

タイプ別LPYシリーズラインナップ

共振器タイプ等によって様々なモデルがございますので、以下からご選択ください。

シリーズ名 パルスエネルギー@1064nm 繰返し周波数 特徴
LPY 600/700シリーズ 最大2J 最大50Hz 安定型共振器タイプ
LPY G シリーズ 最大2J 最大30Hz ガウシアン共振器タイプ
LPY TEM00 シリーズ 最大350mJ 最大30Hz 安定型テレスコピック共振器タイプ
TEM00モード
LPY HR シリーズ 最大400mJ 最大200Hz 安定型共振器タイプ
高繰返し

その他にも、最大5J@10Hzを発振するLPY7000シリーズや、
最大10J@5Hzを発振するLPY10Jシリーズもございます。
