561nmCW発振 装置組込みに最適なコンパクトモデル

561nm
コンパクト電源を用いた、装置組み込みに最適な低価格561nm・CW(連続)発振DPSSレーザーシステムです。
  • 561nm
  • 最大出力1000mW
  • 1200G耐衝撃性能
  • ファイバー伝送オプション
  • 装置組込みに最適な小型設計
  • 任意のレーザー出力値に調整が可能なスマート電源標準装備
  • インターネットを介してリモート診断/調整
DESCRIPTION

製品概要

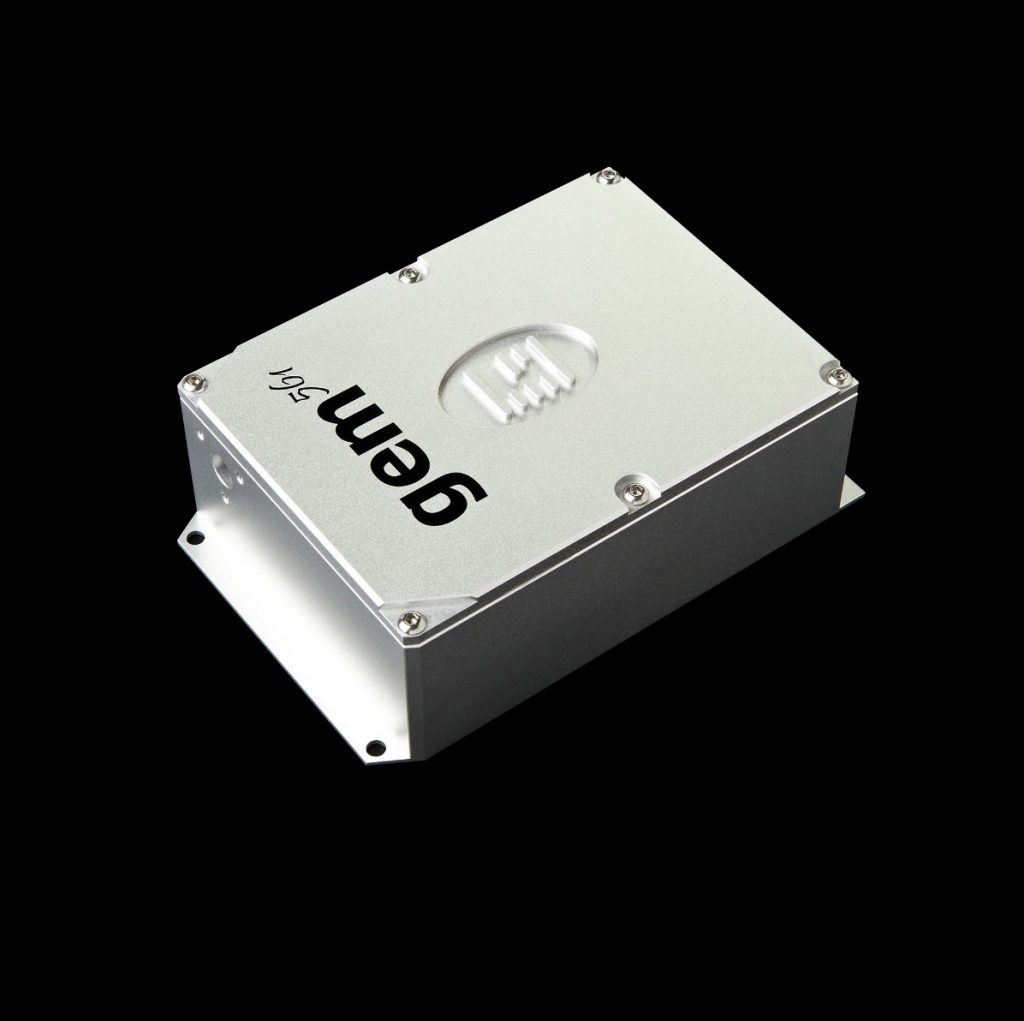

Laser Quantum社の「gem 561」レーザーシステムはコンパクト電源を用いた、装置組み込みに最適な低価格561nm(Yellow)・CW(連続)発振DPSSレーザーシステムです。非常に小型なレーザーヘッドデザインでありながら低ノイズ、そして高品質なビーム、出力モデルは100mWから最大1000mWモデルまでラインアップがあります。

なおgemレーザーシリーズには473nm、532nm、561nm、640nm、660nm、671nmの波長バリエーションがあり、同一サイズの設計で様々な波長モデルをご選択可能です。

gem561レーザーは高性能・横モードシングルの黄色CWレーザーで、ラマン分光法や蛍光分光法、生体イメージング、光遺伝学など様々な用途に適しています。ファイバー伝送オプションでレーザー光の取り回しを容易に行うことが出来ますので様々な環境でお使い頂けます。

gemシリーズについて

gemシリーズはインターネット回線を介してエンジニアサーバーにアクセスし、リモートでの診断/調整メンテナンスを行うことが出来ます。その為、メンテナンスが必要な場合でも装置や研究室に設置した状態で対応を行うことが可能です。

レーザー光の取り回しを容易に行うことが出来るファイバーカップリングオプションも対応可能です。

・シングルモードファイバーカップリング:60%以上のカップリング効率

・マルチモードファイバーカップリング:80%以上のカップリング効率

※波長、出力によりカップリング方法、効率が異なる場合がありますので、詳細についてお気軽にお問合せください。

励起用レーザーダイオードのMTTFは40,000時間以上あり、Laser Quantum社はさらに長寿命化を行うことでレーザーシステムとして業界トップクラスの製品寿命を実現しています。また、Laser Quantum社では、レーザー製造時にレーザーヘッドに最大1200Gの負荷がかかるドロップテストを行っており、耐衝撃性・堅牢なレーザーシステムでもあります。

↓gemレーザーシステムが堅牢な理由は?製造時テスト動画↓

付属制御ソフトウエアを用いることで、インターネット回線を介してエンジニアサーバーにアクセスが可能になり、オンラインでLaser Quantum社エンジニアからリモート診断/調整メンテナンスを行うことが出来ます。その為、レーザーシステムにメンテナンスが必要な場合に装置や研究室に設置した状態で対応を行うことが可能です。

↓セットアップ、立ち上げ動画↓        ↓付属ソフトウエアで容易にレーザー操作↓

↓リモート診断/調整手順の動画↓



SPEC

スペック

モデル名 gem 561
波長 561nm
平均出力 100mW、250mW、500mW、750mW、1W
ビーム径 1.0mm±0.2mm
モード TEM00 - M2 < 1.2
線幅 40GHz
ビーム拡がり角 <1 mrad
出力安定性 <1.0%rms(温度一定、100時間以上測定)
光ノイズ <1.5%rms
偏光方向 horizontal(水平)
偏光比 >100:1
ビーム位置安定性 <10μrad/℃
コヒーレンス長 ~7.5mm
動作温度 15~40℃
CATALOG

カタログ・ホワイトペーパー

LINEUP

製品ラインナップ

モデル名 平均出力線幅出力安定性光ノイズ
gem 473 100mW、250mW、500mW40GHz<1.0%rms(温度一定、100時間以上測定)<1.0%rms
gem 532 100mW、250mW、500mW、1W、1.5W、2W30GHz<0.8 %rms(温度一定、100時間以上測定)<0.8%rms
gem 561 100mW、250mW、500mW、750mW、1W40GHz<1.0%rms(温度一定、100時間以上測定)<1.5%rms
gem 640 100mW、250mW、500mW40GHz<0.8%rms(温度一定、100時間以上測定)<0.8%rms
gem 660 100mW、250mW、500mW、750mW、1W30GHz<1.0%rms(温度一定、100時間以上測定)<0.6%rms
gem 671 100mW、250mW、500mW、750mW30GHz<1.0%rms(温度一定、100時間以上測定)<0.6%rms
