コンパクト フラッシュランプ励起パルスYAGレーザー

1064nm532nm355nm266nm213nm
NanoSシリーズは、最大130mJを発振する、Nanoシリーズの中で最も小型なフラッシュランプ励起Nd:YAGレーザーです。
  • 非常に小型でかつ頑丈なレーザーヘッド
  • 最大パルスエネルギー130mJ
  • 2倍波(532nm)、3倍波(355nm)、4倍波(266nm)、5倍波(213nm)発振可能
  • 長いランプ寿命
  • 循環式水冷
DESCRIPTION

製品概要

NanoSシリーズ概要

NanoSシリーズは安定型共振器タイプをベースにした、Nanoシリーズの中で最も小型なフラッシュランプ励起Nd:YAGレーザーです。片手で持つことができるレーザーヘッドサイズでありながら、最大130mJを発振するモデルまでラインナップしています。安定型共振器タイプにはより高いパルスエネルギーを発振するNanoLシリーズもございます。

発振波長は1064nm、532nm、355nm、266nm、213nmまでラインナップしており、波長変換ユニット(SHG、THG、FHG等)は取付/取外しが可能なモジュール設計になっているため、容易に発振波長を設定することが可能です。

レーザーヘッドは堅牢なモノリシック共振器設計でデザインされ、安定したミラーマウント、密接に結合されたセラミックリフレクターを備えたステンレススチールポンピングチャンバー、 独自の長寿命フラッシュランプにより均質で安定した出力が得られます。
産業用途でも使用が出来るようIGBT電源を用いており、フラッシュランプの寿命を1億ショット程度のランプ寿命まで延ばす効率のよい設計となっています。また共振器内安全シャッターを標準装備しているため安全にレーザー光の照射/停止を行うことが出来ます。

業界標準のTTLインターフェースにより、フラッシュランプとQスイッチの両方を外部制御可能です。Nanoシリーズレーザーは全てレーザー電源内に冷却ユニットが内蔵(完全循環式水冷設計)されているため、2次冷却器などは必要ありません。フルインターロック機能を有しているため、セットアップ時やレーザー運用の時の不具合診断を容易に行えます。
レーザーシステムはタッチパネルリモートコントローラーで操作、またRS232を介して制御可能ですので装置に組み込みも容易です。



共振器タイプの特徴について

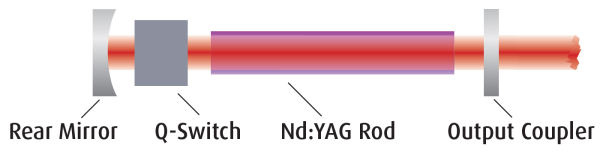

安定型共振器:NanoSシリーズ、NanoLシリーズ

安定型共振器はフラッシュランプ励起Nd:YAGレーザーシステムの中で最も多く使用されている共振器デザインです。M2値はマルチモードで、レーザービームはフラットトップに近い形状をしています。安定型共振器は発振エネルギー効率が優れており様々な繰返し周波数設定下でも安定したパルス性能(パルスエネルギー、ビーム品質等)を維持してお使い頂けます。
Nanoシリーズには安定型共振器タイプの他にM2値が優れたNanoSG(ガウシアン共振器タイプ)、ビーム拡がり角を抑えたNanoT(テレスコピック安定型共振器)がございます。またオプションで各共振器タイプにTEM00(M2<~1.3)が対応可能です。
共振器タイプ一覧はコチラよりご覧頂けます。



NanoSシリーズモデルラインナップ

【カタログ】Nanoシリーズ

モデル名 Nano S 130-10 Nano S 120-20 Nano S 60-30 Nano S 30-50
繰返し周波数 10Hz 20Hz 30Hz 50Hz
パルス
エネルギー
1064nm 130mJ 120mJ 60mJ 30mJ
532nm 65mJ 60mJ 30mJ 15mJ
355nm 25mJ 15mJ 10mJ 6mJ
266nm 16mJ 12mJ 6mJ 3mJ
213nm 3mJ 3mJ 2mJ 1mJ
ビーム径 4mm
ビーム拡がり角 <2.5mrad <2.5mrad <2.0mrad <2.0mrad

共振器タイプ別Nanoシリーズラインナップ

高パルスエネルギーや安定型共振器タイプ以外(ガウシアン共振器タイプ、テレスコピック安定型共振器)モデル等もございますので、以下からご選択ください。

シリーズ名 パルスエネルギー@1064nm 繰返し周波数 特徴
Nano S シリーズ
(このページ)
最大130mJ 最大50Hz 安定型共振器タイプ
コンパクトモデル
Nano SG シリーズ 最大150mJ 最大30Hz ガウシアン共振器タイプ
高ビーム品質 M2<2
Nano L シリーズ 最大340mJ 最大30Hz 安定型共振器タイプ
Nano LG シリーズ 最大300mJ 最大50Hz ガウシアン共振器タイプ
高ビーム品質 M2<2
Nano T シリーズ 最大290mJ 最大50Hz テレスコピック
安定型共振器タイプ
ビーム拡がり角 <0.8mrad
