コンパクト フラッシュランプ励起パルスYAGレーザー

1064nm532nm355nm266nm213nm
Nano LGシリーズレーザーシステムはNano Lシリーズをベースに共振器内ミラーを使用することで高ビーム品質(M2<2)を発振可能にした小型ガウシアン共振器タイプのレーザーシステムです。
  • 非常に小型でかつ頑丈なレーザーヘッド
  • 最大パルスエネルギー300mJ
  • 2倍波(532nm)、3倍波(355nm)、4倍波(266nm)、5倍波(213nm)発振可能
  • M2:<2@1064nm
  • 長いランプ寿命
  • 循環式水冷
  • TEM00オプション可能
DESCRIPTION

製品概要

NanoLGシリーズとは

Nano LGシリーズレーザーシステムはNano Lシリーズをベースに共振器内ミラーを使用することで高いビームクオリティーを発振可能にした小型ガウシアン共振器タイプのレーザーシステムです。

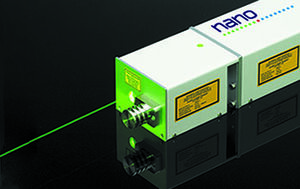

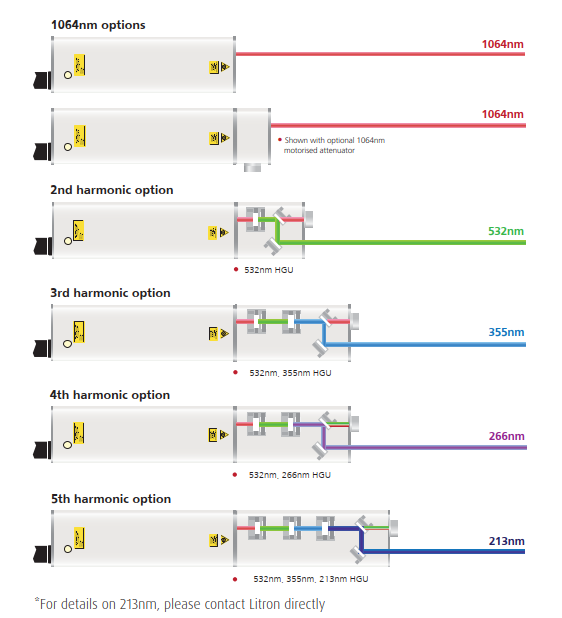

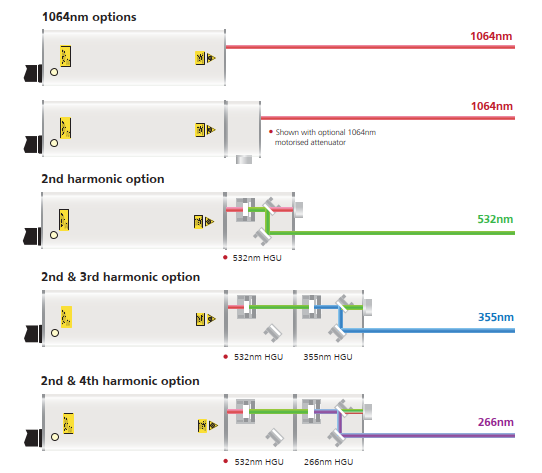

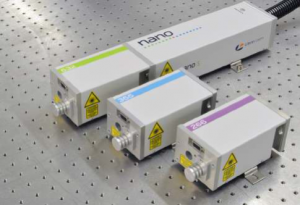

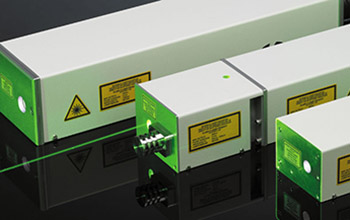

発振波長は1064nm、532nm、355nm、266nm、213nmまでラインナップしており、波長変換ユニット(SHG、THG、FHG等)は取付/取外しが可能なモジュール設計になっているため、容易に発振波長を設定することが可能です。

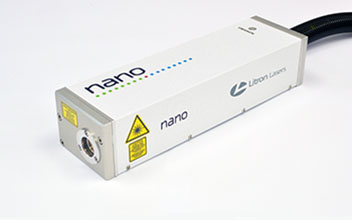

レーザーヘッドは片手で持てる小型サイズながら堅牢なモノリシック共振器設計でデザインされ、安定したミラーマウント、密接に結合されたセラミックリフレクターを備えたステンレススチールポンピングチャンバー、 独自の長寿命フラッシュランプにより均質で安定した出力が得られます。
産業用途でも使用が出来るようIGBT電源を用いており、フラッシュランプの寿命を1億ショット程度のランプ寿命まで延ばす効率のよい設計となっています。また共振器内安全シャッターを標準装備しているため安全にレーザー光の照射/停止を行うことが出来ます。

業界標準のTTLインターフェースにより、フラッシュランプとQスイッチの両方を外部制御可能です。Nanoシリーズレーザーは全てレーザー電源内に冷却ユニットが内蔵(完全循環式水冷設計)されているため、2次冷却器などは必要ありません。フルインターロック機能を有しているため、セットアップ時やレーザー運用の時の不具合診断を容易に行えます。
レーザーシステムはタッチパネルリモートコントローラーで操作、またRS232を介して制御可能ですので装置に組み込みも容易です。



共振器タイプの特徴について

ガウシアン共振器:NanoSGシリーズ、NanoLGシリーズ

ガウシアン共振器はGraded Reflectivity mirror(GRM)を共振器内に使用している共振器デザインです。Graded Reflectivity mirrorの中心部の共振光を発振する設計のため優れたビーム品質(M2値<2)と低ビーム拡がり角を実現しており、特にレーザービームをより集光する用途に適しています。ただし、フラッシュランプを一定の繰返し周波数で駆動させる必要があるため、レーザーパルスの発振周波数の柔軟性が安定型共振器より劣ります。この為、ガウシアン共振器は不安定型共振器とも呼ばれています。
Nanoシリーズにはガウシアン共振器の他に安定したパルス性能が特長のNanoL(安定型共振器タイプ)、ビーム拡がり角を抑えたNanoT(テレスコピック安定型共振器)がございます。またオプションで各共振器タイプにTEM00(M2<~1.3)が対応可能です。
共振器タイプ一覧はコチラよりご覧頂けます。





NanoLGシリーズモデルラインナップ

【カタログ】Nanoシリーズ

モデル名 Nano LG
300-10
Nano LG
225-10
Nano LG
250-20
Nano LG
200-20
Nano LG
150-30
Nano LG
130-50
繰返し周波数 10Hz 10Hz 20Hz 20Hz 30Hz 50Hz
パルス
エネルギー
1064nm 300mJ 225mJ 250mJ 200mJ 150mJ 130mJ
532nm 150mJ 120mJ 125mJ 110mJ 75mJ 65mJ
355nm 60mJ 50mJ 45mJ 40mJ 25mJ 20mJ
266nm 35mJ 30mJ 30mJ 25mJ 18mJ 15mJ
213nm 6mJ 5mJ 5mJ 4mJ 2mJ 2mJ
ビーム径 5mm
ビーム拡がり角 <0.7mrad <0.5mrad <0.7mrad <0.5mrad
M2@1064nm <2



共振器タイプ別Nanoシリーズラインナップ

高パルスエネルギーや安定型共振器タイプ以外(ガウシアン共振器タイプ、テレスコピック安定型共振器)モデル等もございますので、以下からご選択ください。

シリーズ名 パルスエネルギー@1064nm 繰返し周波数 特徴
Nano S シリーズ 最大130mJ 最大50Hz 安定型共振器タイプ
コンパクトモデル
Nano SG シリーズ 最大150mJ 最大30Hz ガウシアン共振器タイプ
高ビーム品質 M2<2
Nano L シリーズ 最大340mJ 最大30Hz 安定型共振器タイプ
Nano LG シリーズ
(このページ)
最大300mJ 最大50Hz ガウシアン共振器タイプ
高ビーム品質 M2<2
Nano T シリーズ 最大290mJ 最大50Hz テレスコピック
安定型共振器タイプ
ビーム拡がり角 <0.8mrad
