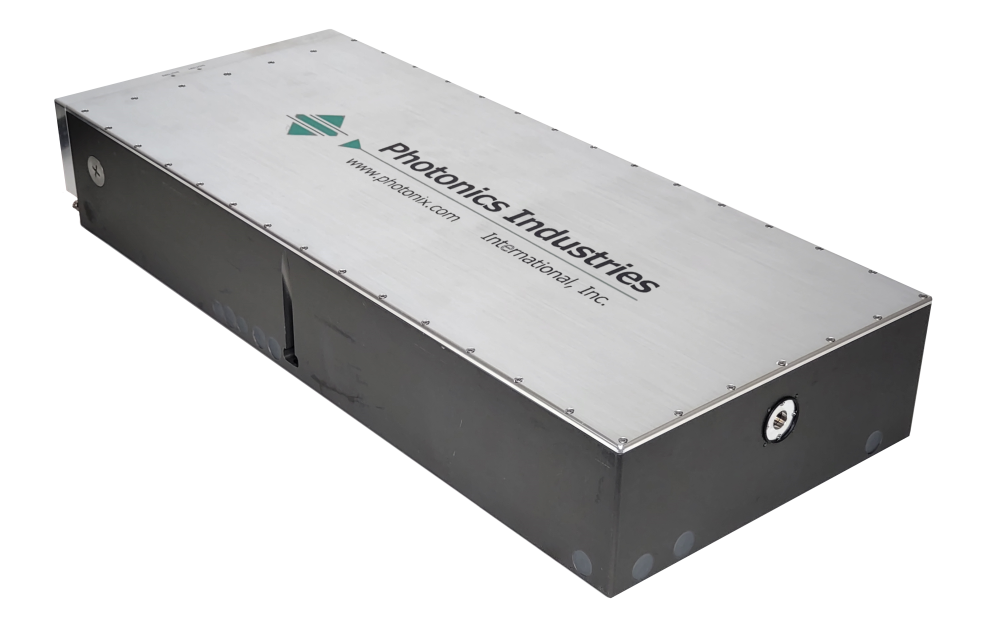

DM デュアルヘッド外観写真

DM Dual Headシリーズ

マルチモード高パルスエネルギーレーザー　デュアルヘッドタイプ

532nm527nm
製品カタログ ラインナップ お問い合わせ
DM Dual Headシリーズは、高パルスエネルギー/高出力DMレーザーシステム2台をコンバインすることで最大200ｍJ＠527nmや最大400W＠10kHzを実現したデュアルヘッドレーザーシステムです。各レーザーヘッドは独立して制御が可能なため、お客様の任意のタイミングで各レーザー光を発振制御することが可能です。
  • デュアルヘッドレーザーシステム
  • 繰返し周波数：シングルショット～10kHz(YLF)、1kHz～50kHz(YAG)
  • 最大200mJ＠1kHz高パルスエネルギー（片側ヘッド100mJ@1kHz）
  • 最大50kHz高繰返し発振周波数
  • 全て19インチラックマウントサイズの電源とチラー
  • コンパクト、堅牢デザイン
DESCRIPTION

製品概要

DM Dual HeadシリーズにはNd:YLFとNd:YAGを媒体とした特徴の異なる2タイプがあります。



・Nd:YLFタイプ：各レーザーヘッドで最大100ｍJ＠1kHz(最大10kHz)発振モデルをラインナップする高パルスエネルギータイプ（2つのレーザーヘッドを合わせると合計パルスエネルギーは最大200ｍJモデルまでラインナップ）

・Nd:YAG：各ヘッドで最大20ｍJ＠10kHz(最大50kHz、最大200W)発振モデルをラインナップしている高パルスエネルギー、高繰返しタイプ（2つのレーザーヘッドを合わせると平均出力が最大400Wを発振するモデルまでラインナップ）



各ヘッドから発振されるレーザー光はレーザーヘッド筐体内で同軸になるようあらかじめ調整されています。各ヘッドの発振タイミングや強度を任意に設定/制御することが可能なため、特にPIV(粒子画像流速測定法)用光源に最適なレーザーシステムです。

高い繰返し周波数、高パルスエネルギー発振高いパルス安定性を兼ね備え、任意のタイミングで各レーザーヘッドからのレーザーパルス発振を行うことが可能なためPIV（Particle Image Velocimetry）、アニーリング用途等に最適なレーザーシステムです。



APPLICATION

主なアプリケーション

CATALOG

カタログ・ホワイトペーパー

LINEUP

製品ラインナップ

モデル名 波長パルスエネルギー繰り返し周波数
DM20-527-DH 527nm20mJ＠1kHz(各ヘッド)single shot to 10kHz
DM30-527-DH 527nm30mJ＠1kHz(各ヘッド)single shot to 10kHz
DM40-527-DH 527nm40mJ＠1kHz(各ヘッド)single shot to 10kHz
DM50-527-DH 527nm50mJ＠1kHz(各ヘッド)single shot to 10kHz
DM60-527-DH 527nm60mJ＠1kHz(各ヘッド)single shot to 10kHz
DM100-527-DH 527nm100mJ＠1kHz(各ヘッド)0.5kHz to 10kHz
DM60-532-DH 532nm6mJ＠10kHz(各ヘッド)1 to 30kHz
DM100-532-DH 532nm10mJ＠10kHz(各ヘッド)1 to 30kHz
DM150-532-DH 532nm15mJ＠10kHz(各ヘッド)1 to 50kHz
DM200-532-DH 532nm20mJ＠10kHz(各ヘッド)1 to 50kHz
