660nm波長で市場トップクラス最大6W発振 高出力レーザー

660nm
市場トップクラスの最大出力6W、660nm発振の高出力CWレーザーです。
  • 660nm
  • 最大6W
  • 高い出力安定性(<1.0%rms)
  • 優れたノイズ性能(<1.0%rms)
  • 波長バリエーション:532nm、660nm
  • 1200G耐衝撃性能
  • 横モードシングル
  • 装置組込みに最適な小型設計
  • 任意のレーザー出力値に調整が可能なスマート電源標準装備
  • インターネットを介してリモート診断/調整
DESCRIPTION

製品概要

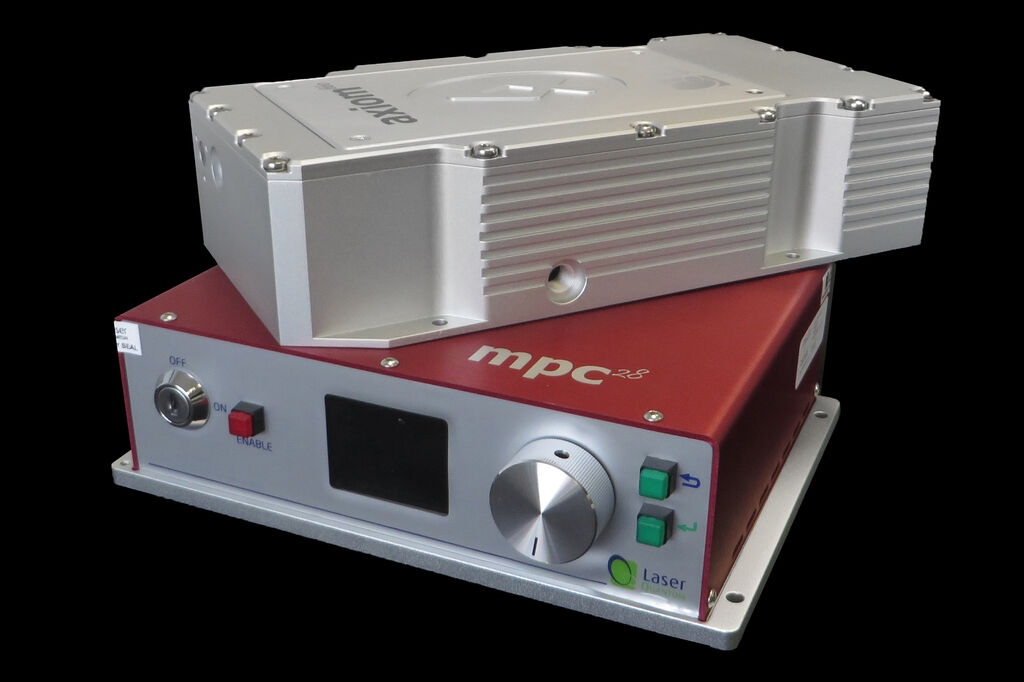

英国Laser Quantum社製axiom 660は赤色レーザーとして市場トップクラスの最大出力6W発振を実現している高出力・高性能DPSS・660nm(Red)・CWレーザーシステムです。

axiomレーザーシステムは新しい共振器設計により、高出力レーザーでありながら全てのオプティクスをレーザーヘッド内に組み込んでいます。その為、従来のレーザーシステムで必須だったレーザーヘッドとレーザー電源間に光ファイバーの伝送ケーブルを必要とせず、レーザーヘッドとレーザー電源間の接続をすべて脱着可能になっています。そのため、高出力レーザーながら、装置などへの設置、組込み、移設作業を容易に行うことが可能です。

axiom 660は高い出力と安定性を兼ね備えているため、特に粒子画像流速測定法(PIV)、高出力ラマンイメージング、幅広い領域の蛍光イメージングなどの用途にお使い頂いています。

PIV(Particle Image Velocimetry/粒子画像流速測定法)は、流れ場に混入した粒子にシート状に成形した高出力レーザー光を照射し、粒子が反射した光をカメラで撮影して得た画像をコンピュータで解析して速度場(速度や方向)を得る流速計測技術です。最大6Wを発振するaxiom 660を用いることで広いレンジや明るい画像の取得が可能です。また、ビーム位置安定性も非常に優れているため、レーザー光の照射位置ズレのの影響を最小限に抑えられます。

axiom 660 はサンプルから得られたラマンスペクトル情報を画像化するラマンイメージングにも用いることができます(図1参照)。660nm波長は一般的にラマン分光に用いられる波長ですが、660nm波長域で市場トップクラスのレーザー出力をもつaxim660を用いることで、より広範囲のスペクトル情報の取得が可能となります。

また、axiom 660は高出力、優れたビーム特性、小型サイズで、Atto647NやAtto655などの蛍光色素に対応しており、蛍光イメージングや超解像顕微鏡(Super Resolution Microscopy)に適しています。

図1. 化学蒸着(CVD)法による銅基板上で作製したグラフェン、2層グラフェンのハイパーラマンイメージ:Photon etc’s RIMA system Courtesy of Prof. Richard Martel, Department of Chemistry, University of Montreal.

axiomシリーズについて

axiomレーザーシステムは高性能レーザー電源を標準装備しており、レーザー出力や共振器内の重要光学部の温度状態をモニタリングしています。また、レーザー電源の液晶画面を見ながら任意のレーザー出力設定し、光フィードバック技術を用いてレーザーヘッド内の各部温度を自動で制御しているため安定したレーザー出力を維持することが出来ます。インターネット回線を介してエンジニアサーバーにアクセスし、リモートでの診断/調整メンテナンスを行うことが出来ます。その為、メンテナンスが必要な場合でも装置や研究室に設置した状態で対応を行うことが可能です。

↓付属ソフトウエアで容易にレーザー操作↓        ↓リモート診断/調整手順の動画↓

axiomレーザーをご使用頂く際にはチラーが必要となります。チラーをお持ちでない場合は最適なチラーをご提案致します。また、お客様がチラーをお持ちの場合はそのチラーを用いることも可能な場合がございます。ご使用にあたってご質問がある際はお気軽にお問い合わせ下さい。

APPLICATION

主なアプリケーション

SPEC

スペック

モデル名 axiom 660
波長 660nm
平均出力 3W、4W、5W、6W
ビーム径 0.85mm ± 0.2mm
モード TEM00 - M2 < 1.2
ビーム拡がり角 <1.6mrad
出力安定性 <1.0% rms
光ノイズ <1.0% rms
偏光方向 horizontal(水平)
偏光比 >100:1
ビーム位置安定性 <2 urad/°C
コヒーレンス長 ~5mm
動作温度 20~29℃
CATALOG

カタログ・ホワイトペーパー

LINEUP

製品ラインナップ

モデル名 平均出力ビーム径モード出力安定性光ノイズ
axiom 660 3W、4W、5W、6W0.85mm ± 0.2mmTEM00 - M2 < 1.2<1.0% rms<1.0% rms
axiom 532 4W、6W、8W、10W、12W2.25 mm ± 0.25 mmTEM00 - M2 < 1.1<0.1% RMS (<10W)
<0.05% RMS (10W~12W)
<0.03% RMS (<10W)
<0.02% RMS (10W~12W)

お気軽にお問い合わせください。
