axiomシリーズ

[email protected]、高安定・低ノイズCWレーザー

660nm532nm
製品カタログ ラインナップ お問い合わせ

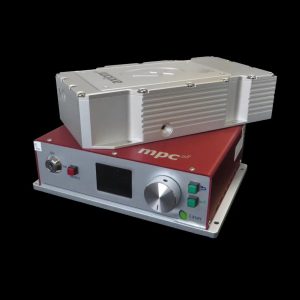

高出力レーザーでありながら全てのオプティクスをレーザーヘッド内に組み込んだレーザーシステムです。
  • 高い出力安定性
  • 低ノイズ
  • 波長バリエーション:532nm、660nm
  • 1200G耐衝撃性能
  • 横モードシングル
  • 装置組込みに最適な小型設計
  • 任意のレーザー出力値に調整が可能なスマート電源標準装備
  • インターネットを介してリモート診断/調整
DESCRIPTION

製品概要

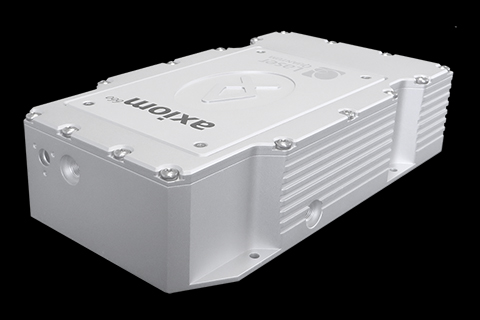

英国Laser Quantum社製axiomレーザーシステムは660nm(Red)としては業界最高出力である6W、532nm(Green)では最大12W発振を可能とする高出力・高性能DPSS・CW(連続発振)レーザーシステムです。axiomレーザーシステムは新しい共振器設計により、高出力レーザーでありながら全てのオプティクスをレーザーヘッド内に組み込んでいます。その為、従来のレーザーシステムで必須だったレーザーヘッドとレーザー電源間に光ファイバーの伝送ケーブルを必要とせず、レーザーヘッドとレーザー電源間の接続をすべて脱着可能になっています。そのため、高出力レーザーながら、装置などへの設置、組込み、移設作業を容易に行うことが可能です。

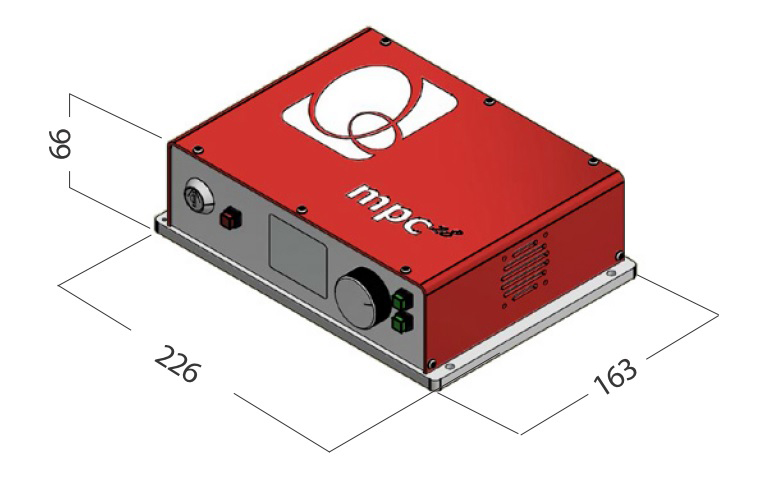

axiomレーザーシステムは高性能レーザー電源を標準装備しており、レーザー出力や共振器内の重要光学部の温度状態をモニタリングしています。また、レーザー電源の液晶画面を見ながら任意のレーザー出力設定し、光フィードバック技術を用いてレーザーヘッド内の各部温度を自動で制御しているため安定したレーザー出力を維持することが出来ます。インターネット回線を介してエンジニアサーバーにアクセスし、リモートでの診断/調整メンテナンスを行うことが出来ます。その為、メンテナンスが必要な場合でも装置や研究室に設置した状態で対応を行うことが可能です。

axiomシリーズには660nm、532nm、532nmLEモデルがあります。

・axiom 660nmレーザーシリーズ：出力モデル3W、4W、5W、6W　※市場で最も高い出力を発振！！

・axiom 532nmレーザーシリーズ：出力モデル4W、6W、8W、10W、12W

レーザーシステムの性能において出力安定性、ノイズ性能はとても重要な項目です。Laser Quantum社は他社レーザーシステムと比べてもより長時間での出力安定性の評価時間の条件で性能を規定しています。

axiom532 A社レーザー B社レーザー C社レーザー
出力 4W,6W,8W,10W,12W 5W,6W,8W,10W,12W 5W,10W 5W,7W,8W,10W,12W
出力安定性 <0.1%rms (<10 W)
<0.05% rms(10 W- 12 W)
※100時間以上 		<0.25%rms
※24時間以上
 ±1%
※2時間以上 		±<1% (pk-pk)
※8時間以上
ノイズ <0.03%rms (<10 W)
<0.02% rms(10 W- 12 W)
※10Hz～100MHz
 <0.1% rms(標準モデル)
<0.02% rms(低ノイズモデル)
※10Hz～10MHz
 <0.04% rms
※10Hz～100MHz
 <0.02%rms (10 W- 12 W)
※10Hz～100MHz
ビーム位置安定性 <2μrad/℃ <2μrad/℃ <2μrad/℃ <2μrad/℃
リモート診断、調整機能 あり あり なし なし

※12W以上の出力モデルをお探しの場合はfinesseレーザーシステム(最大16W)をご覧いただけますと幸いです。

660nm、532nmモデルともに出力安定性とノイズ性能に優れ、かつ出力調整可能な高機能コンパクト電源により、ラマンイメージング、PIV（Particle Image Velocimetry/粒子画像流速測定法）、蛍光イメージング等に最適なレーザーと言えます。

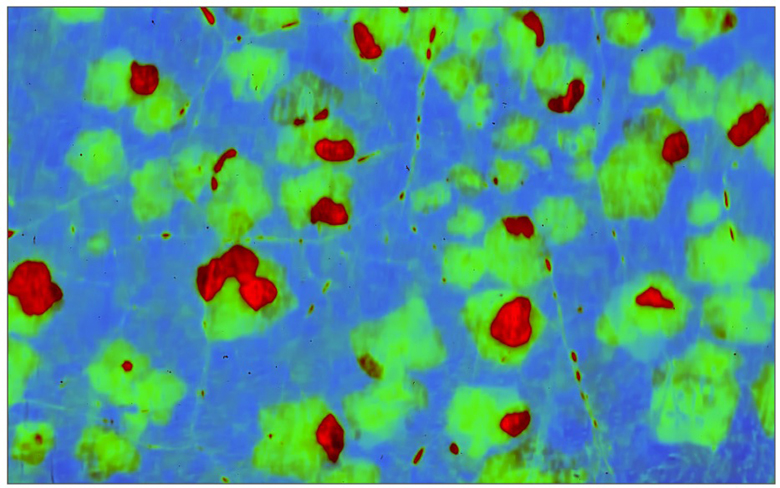

図1.　化学蒸着（CVD）法による銅基板上で作製したグラフェン、2層グラフェンのハイパーラマンイメージ：Photon etc’s RIMA system Courtesy of Prof. Richard Martel, Department of Chemistry, University of Montreal.



　　　↓付属ソフトウエアで容易にレーザー操作↓　　　　　　　　↓リモート診断/調整手順の動画↓

axiomレーザーをご使用頂く際にはチラーが必要となります。チラーをお持ちでない場合は最適なチラーをご提案致します。また、お客様がチラーをお持ちの場合はそのチラーを用いることも可能な場合がございます。ご使用にあたってご質問がある際はお気軽にお問い合わせ下さい。

APPLICATION

主なアプリケーション

CATALOG

カタログ・ホワイトペーパー

LINEUP

製品ラインナップ

モデル名 平均出力ビーム径モード出力安定性光ノイズ
axiom 660 3W、4W、5W、6W0.85mm ± 0.2mmTEM00 - M2 < 1.2<1.0% rms<1.0% rms
axiom 532 4W、6W、8W、10W、12W2.25 mm ± 0.25 mmTEM00 - M2 < 1.1<0.1% RMS (<10W)
<0.05% RMS (10W～12W)		<0.03% RMS (<10W)
<0.02% RMS (10W～12W)
