【ピコ秒レーザー】SUSへの高アスペクト比加工 第1弾

ピコ秒レーザー(RXシリーズ)を使用して、SUSへの高アスペクト比加工を行いました。
弊社では微細加工に適したピコ秒レーザーシステム、ナノ秒レーザーシステムを取り扱っております。

加工データ

ワーク SUS304 1mmt
加工 長さ750μm × 4本  ピッチ200μm

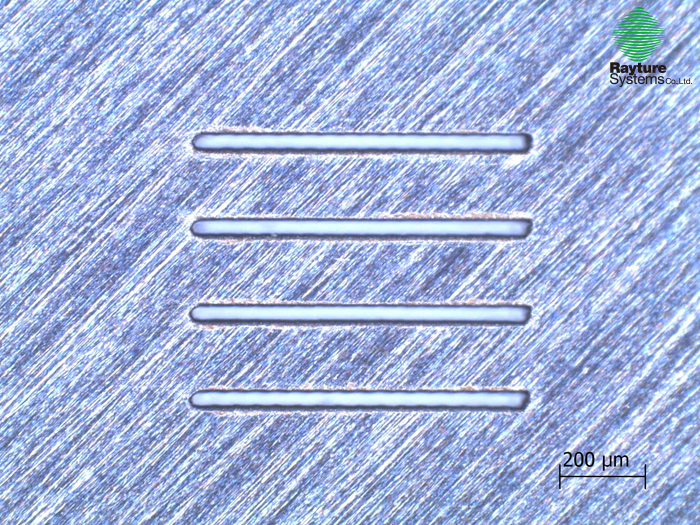

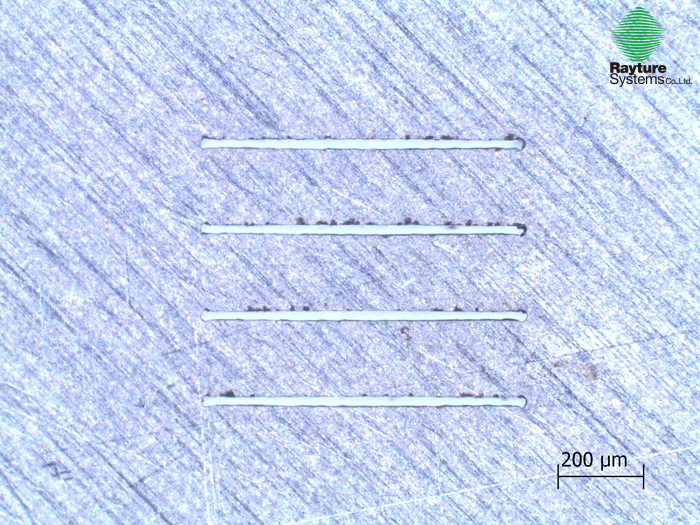

スリット幅 表40μm  裏22μm
アスペクト比 約7~13
コメント アスペクト比5を超える高アスペクト比加工をビームローテーターなしで実現しています。より高いアスペクト比加工を目指した高アスペクト比加工第2弾もご覧下さい。

使用製品データ

モデル RX-532-8
波長 532nm
出力 8W@100kHz
パルス幅 <20ps
パルスエネルギー 80μJ@100kHz
